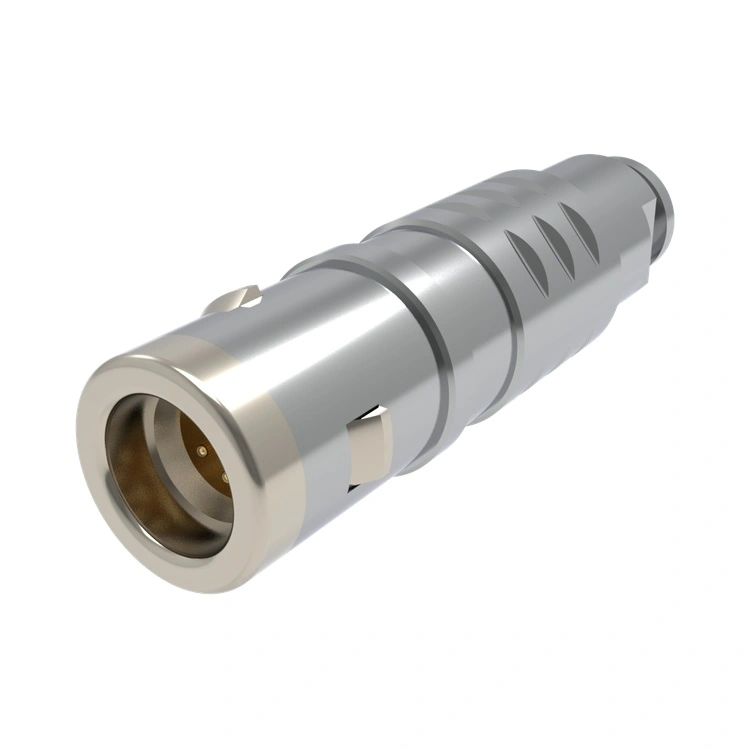

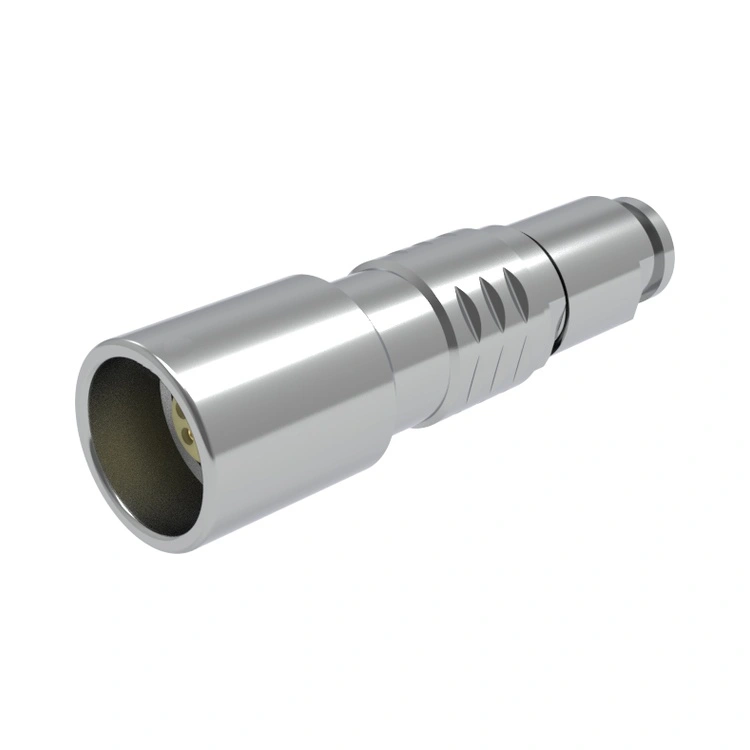

Ang E series na Metal push-pull connector ay kumakatawan sa madiskarteng diskarte ng Reunion sa propesyonal na pagkakaugnay para sa mga team ng engineering na may malay sa gastos. Tinatanggal ang mga di-mahahalagang bagay habang pinapanatili ang mga pangunahing katangian ng kalidad — maaasahang self-latching na may naririnig na feedback, all-metal na konstruksyon para sa pangunahing EMI shielding, at mga contact system na na-rate para sa 5,000+ mating cycle. Ang karaniwang hanay ng temperatura nito na -45°C hanggang +125°C ay sumasaklaw sa karamihan ng mga controlled-environment application, ang IP67 waterproofing ay angkop para sa panlabas na paggamit. Ang patayong pinagsama-samang pagmamanupaktura ng Reunion — mula sa in-house precision CNC machining hanggang sa automated electrical testing — ay nagpapababa ng mga gastos sa produksyon nang hindi nakompromiso ang kalidad. Para sa mga OEM na gumagawa ng mataas na volume na mga monitor ng pasyente, mga instrumento sa laboratoryo, o mga pang-industriyang kontrol, ang E series na Metal push-pull connector ay naghahatid ng mahalagang pagganap na kailangan mo habang pinapanatili ang iyong istraktura ng margin. Bawat unit ay sinusuportahan ng 12-buwang warranty at buong ERP traceability, na tinitiyak ang walang panganib na pagsasama sa iyong supply chain.
Nakatuon ang seryeng E sa paghahatid ng pinakamahalagang function ng connector sa pinaka mapagkumpitensyang presyo, na may dokumentadong pagiging maaasahan at transparency ng supply-chain.
| Tampok | Benepisyo |
| Value-Engineered Design | Pinapanatili ang lahat ng mahahalagang push-pull function habang inaalis ang magastos na over-specification — perpekto para sa mataas na dami ng OEM procurement. |
| Maaasahang Push-Pull Latching | Mabilis na one-handed mating na may tactile at maririnig na kumpirmasyon ng lock, binabawasan ang oras ng pag-install at mga error ng user sa mga linya ng pagpupulong. |
| All-Metal Construction | Nagbibigay ng pangunahing EMI shielding at mekanikal na tibay sa isang maliit na bahagi ng halaga ng mga espesyal na disenyo. |
| Flexible na Pagwawakas | Ang mga contact ng solder, at PCB ay tumanggap ng iba't ibang paraan ng pagpupulong at uri ng cable — mga sample na available na may 5-7 araw na lead time. |
| Standard Environmental Tolerance | -45°C hanggang +125°C operating range ay sumasaklaw sa karamihan ng pang-industriya, komersyal, at medikal na panloob na kapaligiran. |
| Proven Durability | >5,000 mating cycle na may pare-parehong contact resistance (≤5mΩ initial) — maaasahan para sa pangmatagalang kagamitan. |
| Walang Mga Hindi Kailangang Opsyon | Ang streamline na linya ng produkto ay nangangahulugan ng mas mabilis na paghahatid (15–20 araw para sa mga order ng produksyon) at mas mababang gastos sa pagdala ng imbentaryo. |
Ang E series na Metal push-pull connector ay ang tiyak na sagot ng Reunion sa pangangailangan ng merkado para sa isang "no-frills, all-performance" circular connector na ginagawang abot-kaya ang kalidad ng interconnection para sa mga pang-araw-araw na aplikasyon — ngayon ay may transparent na mga tuntunin ng warranty at walang kondisyong patakaran sa pagbabalik para sa mga kwalipikadong mamimili ng OEM.
Ang E series na Metal push-pull connector ay purpose-built para sa mga application kung saan ang pag-optimize ng gastos ay pangunahing layunin ng disenyo, ngunit hindi maaaring makompromiso ang pagiging maaasahan ng koneksyon.
Kagamitang Medikal - Pagsubaybay sa diagnostic, surgical system
Mga Pang-industriya na Kontrol – Mga PLC I/O module, operator panel, at conveyor system sensor.
Mga Instrumentong Laboratory – Mga spectrophotometer, centrifuges, at mga silid ng pagsubok sa temperatura.
Kagamitan sa Komunikasyon – Mga switch ng network, base station rack interconnect, at broadcast audio router.
Mga System ng Seguridad – Mga magkakaugnay na camera ng surveillance, mga control panel ng access, at mga module ng alarm system.
| Parameter | Pagtutukoy |
| Materyal ng Shell | Tanso na may nickel plating (standard); |
| Mga Sukat ng Shell | 0, 1 |
| Mga contact | 2 hanggang 6 na pin |
| Mga Siklo ng Pag-aasawa | >5,000 na operasyon |
| Saklaw ng Temperatura | -45°C ~ +125°C |
| EMI Shielding | Ang all-metal na pabahay ay nagbibigay ng pangunahing panangga |
| Proteksyon sa Ingress | IP67l |
| Paglaban sa Pag-spray ng Asin | >48 oras |
| Panginginig ng boses | 10–2000Hz, 10g |
| Mechanical Shock | 100g, 6ms |
| Contact Resistance | ≤5mΩ (inisyal) |
| Paglaban sa pagkakabukod | ≥5000MΩ (sa 500VDC) |
| Mga Estilo ng Pagwawakas | Solder, at PCB (tuwid o right-angle) |
Ang lahat ng E series connectors ay RoHS-compliant at sumasailalim sa 100% electrical testing (continuity, insulation, dielectric strength) bago ipadala. Tinitiyak ng statistical process control (SPC) ng Reunion ang dimensional consistency sa mga high-volume run. Available ang mga kumpletong datasheet ng pagsubok at mga modelong 3D STEP— na nagbibigay-daan sa iyong engineering team na patunayan ang mechanical fit nang hindi naghihintay ng mga pisikal na sample.
| item | Detalye |
| Karaniwang Packaging | Mga anti-static na bag na may indibidwal na proteksyon sa lukab; reinforced corrugated karton. |
| Bulk Packaging | Available para sa mataas na dami ng mga order (500+ piraso) – tray o reel packaging para suportahan ang awtomatikong pick-and-place assembly. |
| Pag-label | Karaniwang numero ng bahagi at pag-label ng batch code; magagamit ang custom na label kapag hiniling. |
| Lead Time | Mga sample: 7–107 araw; Mga order sa produksyon: 15–20 araw (nagbibigay-daan ang naka-streamline na linya ng produkto ng mas mabilis na turnaround). |
| Mga Paraan ng Pagpapadala | Bulk: kargamento sa dagat o hangin; Mga sample: express (DHL, FedEx, TNT, UPS, EMS). |
| Mga Tuntunin sa Paghahatid | EXW, FCA, FOB, CIF, CPT — flexible sa iyong mga kagustuhan sa pagkuha. |
| Warranty | 12-buwang karaniwang warranty laban sa mga depekto sa pagmamanupaktura; opsyonal na pinahabang saklaw na magagamit para sa mga pakikipagsosyo sa paggawa ng kontrata. |
| Aspeto | Reunion F Series | Karaniwang European/US Comparable Series | Mga Karaniwang Alternatibo sa Mababang Gastos |
| Presyo | ~1/3 ng mga premium na brand | Premium na gastos | Variable, madalas na hindi pare-pareho |
| Kalidad | Pare-pareho, ISO 13485:2016 certified production | Mataas | Hindi sertipikado, batch-to-batch na variation |
| Pagkakatugma | Mapapalitan sa mga pangunahing sistema (mga alternatibong LEMO/ODU) | Pagmamay-ari | Kadalasan hindi karaniwang mga sukat |
| MOQ | Walang MOQ para sa karaniwang mga item; mababang MOQ para sa custom | Mataas na MOQ (500+) | Mababang MOQ ngunit mahinang suporta |
| Lead Time | Karaniwang 15-20 araw | 4–8 na linggo | Variable, hindi mapagkakatiwalaan |
| Traceability | Buong ERP traceability mula ingot hanggang sa tapos na mabuti | Oo | Wala o limitado |
| Karanasan sa Pabrika | 15 taong in-house na pagmamanupaktura sa 3,000㎡ Dongguan na pasilidad | Madalas outsourced | Mga maliliit na workshop |
| Quality Assurance | 100% nasubok, dokumentado, na may mga nada-download na ulat | Oo | Random o walang pagsubok |
| Proteksyon ng Mamimili | 24 na buwang warranty + patakaran sa pagbabalik | Nag-iiba | Walang warranty o hindi malinaw na mga tuntunin |
Ang seryeng E ay sumasakop sa isang natatanging posisyon: nag-aalok ito ng premium-grade na pagkakapare-pareho sa pagmamanupaktura at dokumentadong compatibility sa presyong mas malapit sa mga alternatibong badyet. Hindi mo isinasakripisyo ang kalidad para sa gastos — inaalis mo lang ang mga feature na hindi mo kailangan, na sinusuportahan ng isang warranty na nagpoprotekta sa iyong linya ng produksyon.
CNC Machining – Ang mga high-speed na awtomatikong lathe ay gumagawa ng mga shell na may ±0.02mm tolerance.
Plating – Shell plating at contact selective gold plating sa mga automated na linya na may pagsubaybay sa konsentrasyon ng paliguan.
Injection Molding – Insulator na hinulma mula sa engineering plastics .
Assembly – Mga semi-automated na linya na may vision inspection para sa contact alignment at insertion force.
Pagsubok – 100% electrical verification (continuity, insulation, dielectric strength) na may data logging para sa bawat batch.
Packaging – Mga anti-static na vacuum bag na may desiccant; bulk packaging para sa high-volume na automated assembly lines.
A: Oo — sa karamihan ng mga karaniwang configuration, ang E series na Metal push-pull connector ay mekanikal at de-koryenteng idinisenyo nang nasa isip ang interchangeability para sa pinakakaraniwang circular connector form factor. Ang Reunion ay nagpapanatili ng cross-reference na dokumentasyon para sa pangunahing European at US series. Gayunpaman, dahil ang mga premium na brand kung minsan ay gumagamit ng proprietary contact spacing o keying positions, palagi naming inirerekomenda na ipadala ang iyong kasalukuyang connector drawing o part number para sa pag-verify. Kukumpirmahin ng aming engineering team ang pagiging tugma at, kung kinakailangan, gagawa ng mga pagsasaayos upang matiyak ang isang tunay na pagpapalit ng drop-in nang walang mga pagbabago sa PCB o panel. Matagumpay kaming nakapagbigay ng mga alternatibong serye ng F sa mahigit 300 OEM na may mga dokumentadong ulat sa pagpapatunay na magagamit kapag hiniling.
A: Talagang hindi. Nakakamit ng seryeng E ang kahusayan sa gastos sa pamamagitan ng pagpapasimple ng disenyo at pagpili ng materyal, hindi pagbabawas ng kalidad. Ginagamit namin ang parehong ISO 13485:2016 na sistema ng pamamahala ng kalidad sa lahat ng linya ng produkto. Ang bawat E series connector ay sumasailalim sa 100% electrical testing (contact resistance, insulation, dielectric withstand) at sample-based na mechanical testing (mating force, retention). Ang pagtitipid sa materyal ay nagmumula sa paggamit ng tanso sa halip na mas mahal na mga haluang metal, pagpili ng mga karaniwang kapal ng plating kaysa sa labis na tinukoy, at pagbabawas ng mga hakbang sa pagtatapos ng kosmetiko — lahat nang hindi naaapektuhan ang pagganap o tibay ng pagganap. Ang aming ERP system ay nagbibigay ng ganap na traceability mula sa hilaw na materyal hanggang sa mga natapos na produkto, katulad ng para sa aming premium na serye. Maaari mong i-download ang aming pinakabagong mga ulat sa pagsubok, mga sertipiko ng materyal, at mga modelong 3D nang direkta mula sa aming teknikal na library.
