Bakit Mahalaga ang M12 Series Industrial Sensor Connector para sa Maaasahang Smart Factory Connectivity

Ang mga modernong sistema ng automation ay nakasalalay sa mga matatag na koneksyon sa pagitan ng mga sensor, controller, machine, at mga network ng komunikasyon.Reunion'sM12 Series Industrial Sensor Connectoray idinisenyo para sa mga demanding environment na ito, na pinagsasama ang isang standardized na 12 mm na sinulid na interface, proteksyon ng IP67, maraming pin configuration, at maaasahang signal transmission para sa industrial sensing at automation application.

Ang M12 connector ay naging praktikal na pamantayan ng koneksyon para sa mga pang-industriyang sensor dahil binabalanse nito ang compact size, mechanical security, environmental protection, at electrical performance. Para sa mga application mula sa proximity at photoelectric sensor hanggang sa pressure, temperatura, at mga IO-Link na device, ang pagpili ng tamang configuration ng M12 ay maaaring direktang makaapekto sa pagiging maaasahan ng system. Nagbibigay ang Reunion ng mga M12 sensor connector solution na may 2- hanggang 17-pin na configuration, A-coded na opsyon, shielded o unshielded na disenyo, gold-plated brass contact, at customized na cable assemblies. Sa proteksyon ng IP67, 100% electrical testing, at pagsunod sa DIN EN 61076-2-101, ang pamilya ng connector ay angkop para sa mga demanding sa factory environment, packaging equipment, automotive electronics, food processing machinery, at iba pang industrial automation system.

Talaan ng mga Nilalaman

1. Ano ang M12 Series Industrial Sensor Connector?
2. Bakit Malawakang Ginagamit ang M12 Connector sa Industrial Automation?
3. Anong Mga Pangunahing Tampok ang Dapat Hanapin ng mga Inhinyero?
4. M12 Connector Technical Specifications sa isang Sulyap
5. Saan Karaniwang Ginagamit ang M12 Sensor Connectors?
6. Paano Mo Dapat Piliin ang Tamang M12 Sensor Connector?
7. Ano ang Ginagawang Praktikal na Pagpipilian ang M12 Solution ng Reunion?
8. Mga Madalas Itanong
9. Konklusyon

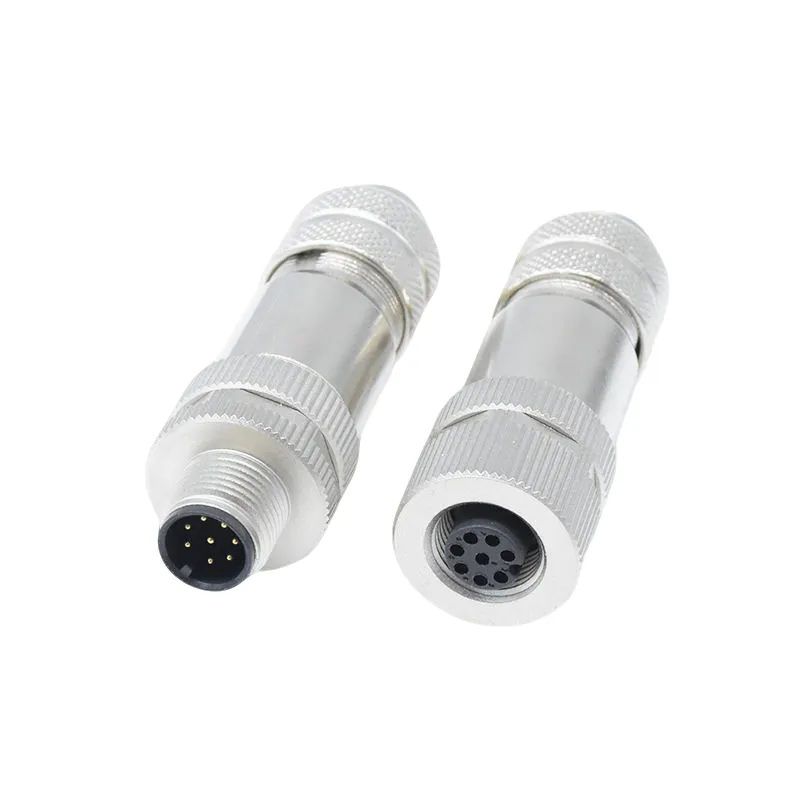

Ano ang M12 Series Industrial Sensor Connector?

Ang M12 connector ay isang compact circular connector na may nominal na 12 mm na interface, na karaniwang ginagamit upang ikonekta ang mga pang-industriyang sensor at mga bahagi ng automation. Ang threaded coupling mechanism nito ay lumilikha ng secure na koneksyon na hindi gaanong vulnerable sa vibration kaysa sa maraming karaniwang plug-and-socket na disenyo.

AngM12 Series Industrial Sensor Connectorpartikular na nauugnay sa mga application ng sensor dahil sinusuportahan ng configuration na A-coded ang mga karaniwang pang-industriyang sensing function. Depende sa bilang ng pin at de-koryenteng disenyo, ang isang M12 na koneksyon ay maaaring magpadala ng kapangyarihan, mga discrete signal, analog signal, o digital na komunikasyon.

Ang M12 series ng Reunion ay idinisenyo ayon sa DIN EN 61076-2-101 at available sa mga configuration mula 2 hanggang 17 pin. Kasama rin sa hanay ng produkto ang mga shielded at unshielded na bersyon, iba't ibang paraan ng pagwawakas, at cable assemblies para sa iba't ibang layout ng kagamitan.

Bakit Malawakang Ginagamit ang M12 Connector sa Industrial Automation?

Ang mga pang-industriyang sensor ay madalas na gumagana sa mga kapaligiran kung saan ang vibration, alikabok, kahalumigmigan, langis, mga kemikal, at paulit-ulit na paggalaw ng makina ay hindi maiiwasan. Ang isang connector na ginagamit sa mga kundisyong ito ay dapat gumawa ng higit pa sa paglilipat ng isang de-koryenteng signal.

1. Secure na sinulid na koneksyon

Nakakatulong ang threaded coupling mechanism na mapanatili ang stable na mating kapag naka-install ang mga sensor sa gumagalaw na makinarya, conveyor, robotic equipment, at production lines. Binabawasan nito ang posibilidad ng mga paulit-ulit na koneksyon na dulot ng vibration.

2. Compact na pang-industriyang disenyo

Ang 12 mm form factor ay nagbibigay ng kapaki-pakinabang na balanse sa pagitan ng espasyo sa pag-install at kakayahan sa koneksyon. Maaaring isama ng mga inhinyero ang mga sensor sa medyo compact na istruktura ng makina nang hindi gumagamit ng malalaking konektor.

3. Pangangalaga sa kapaligiran

Ang proteksyon ng IP67 sa mated na kondisyon ay nakakatulong na protektahan ang koneksyon mula sa alikabok at pansamantalang paglulubog sa tubig. Ginagawa nitong kapaki-pakinabang ang mga angkop na configuration ng M12 para sa mga washdown na lugar, panlabas na kagamitan, at mga kapaligiran ng produksyon na may mataas na particulate.

4. Suporta para sa mga intelligent na sensor

Ang automation ng industriya ay lalong lumilipat patungo sa mga konektadong sensor at real-time na diagnostic. Ang isang angkop na 4-pin M12 configuration ay maaaring suportahan ang komunikasyon ng IO-Link, na nagpapahintulot sa data ng sensor at diagnostic na impormasyon na maglakbay sa parehong imprastraktura ng koneksyon.

Anong Mga Pangunahing Tampok ang Dapat Hanapin ng mga Inhinyero?

Hindi lahat ng M12 connector ay magkapareho. Kapag tumutukoy ng connector para sa isang industrial sensing system, dapat suriin ng mga inhinyero ang pagganap ng kuryente, proteksyon sa kapaligiran, mekanikal na konstruksyon, at pagiging tugma sa nilalayong sensor.

• A-coded na interface:Isang karaniwang pagsasaayos para sa mga pang-industriyang aplikasyon ng sensor.
• 2- hanggang 17-pin na mga opsyon:Nagbibigay-daan sa connector na tumanggap ng simple at mas kumplikadong mga kinakailangan sa signal.
• Proteksyon ng IP67:Angkop para sa maraming hinihingi na mga pabrika at panlabas na kapaligiran kapag wastong pinagsama.
• Mga contact na may gintong plato:Ang mga brass contact na may gold plating ay nakakatulong na mapanatili ang mababang contact resistance at corrosion resistance.
• Mga shielded na bersyon:Kapaki-pakinabang para sa mga application kung saan maaaring makaapekto ang electromagnetic interference sa mga analog o digital na signal.
• Mga opsyon sa PUR cable:Angkop para sa mga kapaligiran na kinasasangkutan ng langis, pagputol ng mga likido, kemikal, o madalas na paggalaw.
• Maramihang paraan ng pagwawakas:Sinusuportahan ng mga configuration ng solder, dip-solder, crimp, at flying-lead ang iba't ibang mga kinakailangan sa pag-install.

Para sa mga smart sensing application, nagiging partikular na mahalaga ang shielding, cable construction, kalidad ng contact, at integridad ng signal. Ang pagpili sa mga katangiang ito ayon sa aktwal na operating environment ay maaaring makatulong na mabawasan ang mga pagkabigo na nauugnay sa koneksyon.

M12 Connector Technical Specifications sa isang Sulyap

Ang mga sumusunod na detalye ay nagbubuod ng mga kinatawan ng elektrikal at mekanikal na mga parameter ng A-coded M12 sensor connector range ng Reunion.

Kasama sa mga pangkalahatang pagtutukoy ang hanay ng temperatura ng pagpapatakbo na -25°C hanggang +85°C, proteksyon ng IP67 kapag pinagsama, hindi bababa sa 100 ikot ng pagsasama, at 48-oras na salt mist resistance. Ang connector ay gumagamit ng PA66 insulation at brass contact na may gold plating. Ang mga materyales ay sumusunod sa RoHS, habang ang mga yunit ng produksyon ay sumasailalim sa pagsusuri sa kuryente bago ipadala.

Saan Karaniwang Ginagamit ang M12 Sensor Connectors?

Ang kumbinasyon ng compact construction, threaded locking, environmental sealing, at flexible pin configuration ay ginagawang angkop ang M12 connectivity para sa malawak na hanay ng mga automation application.

Automation ng pabrika

Ang mga proximity sensor, photoelectric sensor, limit switch, at iba pang machine sensor ay maaaring gumamit ng mga M12 na koneksyon upang ipaalam ang mga signal ng pag-detect sa mga PLC at control system.

Paggawa ng sasakyan

Ang mga linya ng produksyon ng sasakyan ay kadalasang nagsasangkot ng mataas na antas ng vibration, automated na paghawak ng materyal, at malawak na sensor network. Makakatulong ang isang mechanically secure na connector na mapanatili ang maaasahang mga koneksyon sa patuloy na operasyon.

Makinarya sa packaging

Ang mga kagamitan sa pag-iimpake ay nakasalalay sa tumpak na pagtuklas ng mga produkto, posisyon, lalagyan, at estado ng makina. Ang mga koneksyon ng sensor ng M12 ay maaaring gawing simple ang mga kable sa pagitan ng mga sensor at mga sistema ng kontrol ng automation.

Pagproseso ng pagkain

Ang mga washdown na kapaligiran ay nangangailangan ng mga konektor na may naaangkop na proteksyon sa kapaligiran. Maaaring isaalang-alang ang IP67-rated M12 na koneksyon kung saan kinakailangan ang dust at moisture resistance, sa kondisyon na ang kumpletong pag-install ay idinisenyo at pinapanatili nang naaangkop.

Matalinong pagmamanupaktura at IO-Link

Ang mga sensor na pinagana ng IO-Link ay maaaring magbigay ng data ng proseso at mga diagnostic bilang karagdagan sa mga nakasanayang sensing signal. Ang angkop na 4-pin na configuration ng M12 na may kalasag ay maaaring magbigay ng praktikal na interface para sa mga konektadong device na ito.

Paano Mo Dapat Piliin ang Tamang M12 Sensor Connector?

Ang pagpili ng M12 connector ay dapat magsimula sa mga kinakailangan sa elektrikal at mekanikal ng sensor sa halip na piliin lamang ang opsyon na may pinakamababang halaga.

1. Kumpirmahin ang bilang ng pin.Tukuyin kung gaano karaming kapangyarihan, signal, komunikasyon, at mga pantulong na koneksyon ang kinakailangan.
2. Suriin ang boltahe at kasalukuyang mga kinakailangan.Siguraduhin na ang napiling configuration ay nagbibigay ng sapat na kapasidad ng kuryente para sa aplikasyon.
3. Piliin ang uri ng coding.Ang mga A-coded M12 connectors ay karaniwang nauugnay sa mga sensor at actuator application.
4. Suriin ang mga kondisyon sa kapaligiran.Isaalang-alang ang tubig, alikabok, langis, kemikal, temperatura, panginginig ng boses, at pagkakalantad sa labas.
5. Tukuyin kung kinakailangan ang shielding.Ang mga may kalasag na bersyon ay maaaring maging kapaki-pakinabang para sa EMI-sensitive na analog at digital na mga aplikasyon ng komunikasyon.
6. Piliin ang naaangkop na cable.Ang PUR ay maaaring maging kapaki-pakinabang sa hinihingi na mga pang-industriyang kapaligiran, habang ang PVC ay maaaring angkop sa mga hindi gaanong agresibong aplikasyon.
7. Tukuyin ang oryentasyon ng connector.Makakatulong ang mga straight at right-angle na disenyo sa pag-optimize ng cable routing at available na espasyo sa pag-install.

Para sa mga application ng IO-Link, ang 4-pin A-coded na configuration ay isang karaniwang pagpipilian. Kung saan ang cable run, electromagnetic na kundisyon, o machine movement ay hinihingi, ang cable construction at shielding ay dapat suriin kasama ang connector mismo.

Ano ang Ginagawang Praktikal na Pagpipilian ang M12 Solution ng Reunion?

Pinagsasama ng Reunion ang pagmamanupaktura ng connector, pagpoproseso ng cable, pagpupulong, at pagsusuring elektrikal sa loob ng pinagsamang proseso ng produksyon. Ang diskarte na ito ay nagbibigay ng higit na kontrol sa mga kritikal na yugto ng pagmamanupaktura, mula sa precision machining at selective plating hanggang sa injection molding at panghuling inspeksyon.

Kasama sa produksyon ng M12 connector ng kumpanya ang automated assembly at 100% electrical verification na sumasaklaw sa continuity, insulation resistance, at dielectric withstand. Ginagamit din ang batch environmental testing para sa mga parameter tulad ng IP67 sealing at salt mist resistance.

Para sa mga OEM at system integrator, ang pag-customize ay maaaring lumampas sa katawan ng connector. Kasama sa mga available na opsyon ang:

• 2- hanggang 17-pin na mga configuration
• Mga custom na haba ng cable mula 0.2 m hanggang 20 m
• PUR o PVC cable jackets
• Straight o right-angle na mga configuration
• Mga disenyo ng panel-mount o cable-mount
• May kalasag o walang kalasag na konstruksyon
• Solder, crimp, dip-solder, o flying-lead na pagwawakas
• Custom na pagmamarka at packaging ng cable

Para sa mga mamimili na sinusuri ang mga supplier, ang mga sistema ng kalidad at kakayahang masubaybayan ay maaaring kasinghalaga ng mga pisikal na detalye ng connector. Isinasaad ng Reunion na ang produksyon nito ay tumatakbo sa ilalim ng ISO 9001, ISO 14001, at ISO 13485 na mga sistema ng pamamahala, na may mga materyales na sumusunod sa RoHS at napanatili ang dokumentasyon ng inspeksyon.

Mga Madalas Itanong

1. Saan pangunahing ginagamit ang M12 Series Industrial Sensor Connector?

Pangunahing ginagamit ang M12 sensor connector para ikonekta ang mga pang-industriyang sensor na may mga control system, PLC, I/O module, at automation equipment. Kasama sa mga karaniwang application ang mga proximity sensor, photoelectric sensor, pressure sensor, temperature sensor, at IO-Link device.

2. Aling configuration ng M12 ang karaniwang ginagamit para sa IO-Link?

Karaniwang ginagamit ang 4-pin na A-coded na M12 na configuration para sa mga application ng sensor ng IO-Link. Ang isang karaniwang kaayusan ay nagbibigay ng mga koneksyon ng kuryente at ang linya ng komunikasyon ng C/Q. Maaaring pumili ng mga may kalasag na bersyon at naaangkop na pang-industriya na konstruksyon ng cable kung saan ang electromagnetic interference o mas mahabang cable run ang inaalala.

3. Maaari bang magpadala ng parehong power at data ang M12 connector?

Oo. Depende sa pagsasaayos ng pin at aplikasyon, ang isang M12 na koneksyon ay maaaring magdala ng parehong kapangyarihan at signal o mga function ng komunikasyon. Halimbawa, ang isang 4-pin na configuration ay maaaring suportahan ang power at IO-Link data, habang ang mga mas mataas na pin-count na bersyon ay maaaring tumanggap ng mga karagdagang signal.

4. Angkop ba ang M12 connector para sa basa o maalikabok na kapaligirang pang-industriya?

Ang angkop na idinisenyo at wastong pinagsamang mga konektor ng M12 ay maaaring magbigay ng malakas na proteksyon sa kapaligiran. Ang hanay ng sensor connector ng Reunion ay may rating na IP67 sa mated na kundisyon, na ginagawa itong angkop para sa maraming maalikabok, basa, panlabas, at mga application na nauugnay sa washdown. Ang kumpletong pag-install ay dapat palaging suriin para sa aktwal na mga kondisyon sa kapaligiran.

5. Anong mga opsyon sa cable ang magagamit para sa customized na M12 assemblies?

Maaaring ibigay ang mga customized na assemblies ng iba't ibang haba ng cable, PUR o PVC jackets, straight o right-angle connector configurations, shielding options, at single-ended o double-ended cable assemblies. Nagbibigay-daan ito sa koneksyon na maiangkop sa iba't ibang layout ng makina at mga kinakailangan sa pag-install ng sensor.

Konklusyon

Ang isang maaasahang network ng sensor ay nagsisimula sa maaasahang mga pisikal na koneksyon. Ang tamang M12 connector ay makakapagbigay ng secure na mechanical mating, environmental protection, low contact resistance, flexible signal capacity, at compatibility sa mga modernong arkitektura ng automation. Sa maraming pin configuration, shielded na opsyon, IP67 na proteksyon, at customized na cable assemblies, ang Reunion's M12 solution ay kayang suportahan ang malawak na hanay ng mga pang-industriyang pangangailangan sa sensing. Kung nagpaplano ka ng bagong sensor system o pinapalitan ang mga kasalukuyang pang-industriyang connector, matuto nang higit pa tungkol sa M12 Series Industrial Sensor Connector atmakipag-ugnayan sa aminpara sa teknikal na patnubay, naka-customize na mga detalye, at isang panipi na nakatuon sa aplikasyon.
