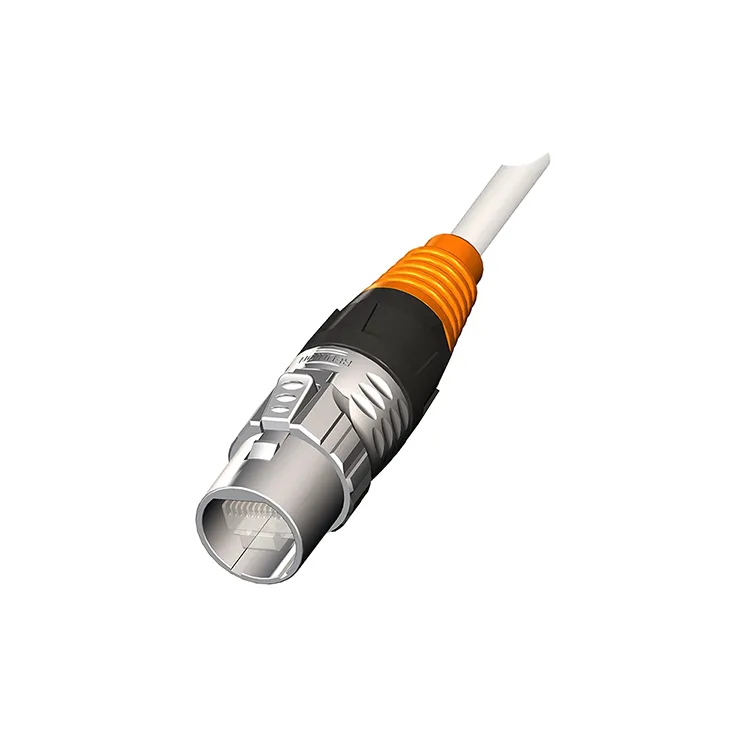

Buod ng Artikulo:Habang lalong nagiging mahalaga ang mga pang-industriyang Ethernet network sa automation, machine vision, surveillance, LED system, at smart equipment, direktang nakakaapekto ang pagiging maaasahan ng connector sa integridad ng data at uptime ng system.Reunion'sRJ45 signal connectorpinagsasama ang pamilyar na interface ng RJ45 na may pang-industriya-grade na mekanikal na proteksyon, nababaluktot na mga pagsasaayos ng pag-mount, at maaasahang pagganap ng kuryente. Sa suporta para sa mga rate ng data na hanggang 10 Gbps, CAT5e sa pamamagitan ng CAT7 cable, mga opsyon sa proteksyon ng IP50/IP67, at hindi bababa sa 2,000 mating cycle, ito ay idinisenyo para sa mga application kung saan ang mga ordinaryong komersyal na RJ45 connector ay maaaring hindi magbigay ng sapat na tibay sa kapaligiran o pangmatagalang katatagan.
AnRJ45 signal connectoray isang Ethernet interconnection component na idinisenyo upang magtatag ng isang maaasahang pisikal na koneksyon sa pagitan ng networking equipment, mga cable, control system, at mga pang-industriyang device. Habang ang mga kumbensyonal na RJ45 connector ay malawakang ginagamit sa mga opisina at komersyal na network, ang mga pang-industriyang application ay kadalasang naglalantad ng mga konektor sa vibration, moisture, alikabok, pagbabago ng temperatura, paulit-ulit na pagsasama, at mekanikal na stress.
Para sa kadahilanang ito, ang mga pang-industriyang disenyo ng RJ45 ay karaniwang nagbibigay ng higit na diin sa mekanikal na proteksyon, mga mekanismo ng pag-lock, sealing, pagpili ng materyal, at pangmatagalang katatagan ng kuryente. Pinagsasama ng solusyon ng Reunion ang karaniwang interface ng RJ45 sa konstruksyon na nakatuon sa industriya para sa mga application kabilang ang automation ng pabrika, machine vision, pagsubaybay sa labas, mga LED display, at mga sistema ng komunikasyong pang-industriya.
Sinusuportahan ng connector ang komunikasyon sa Ethernet sa mga network gaya ng PROFINET, EtherNet/IP, EtherCAT, at karaniwang TCP/IP. Depende sa configuration, maaari din itong ibigay sa mga opsyon sa pag-install ng cable-mount, panel-mount, o PCB-mount, na ginagawang mas madali para sa mga inhinyero na isama ang connector sa iba't ibang istruktura ng kagamitan.
Ang mga Ethernet network na ginagamit sa mga pang-industriyang kapaligiran ay may iba't ibang mga kinakailangan mula sa mga karaniwang network ng opisina. Ang isang connector na naka-install sa loob ng isang kinokontrol na IT room ay maaaring bihirang makatagpo ng tubig, langis, vibration, alikabok, o paulit-ulit na mekanikal na paggalaw. Sa kabaligtaran, maaaring mag-install ng interface ng pang-industriya na komunikasyon sa loob ng mga control cabinet, robotic cell, makinarya sa produksyon, kagamitan sa labas, o mga sistema ng inspeksyon.
Samakatuwid, ang isang maaasahang pang-industriya na konektor ay dapat tumugon sa ilang praktikal na alalahanin:
Ang mga salik na ito ay nagiging partikular na mahalaga kapag ang isang Ethernet link ay may pananagutan para sa kontrol ng makina, real-time na palitan ng data, komunikasyon sa camera, o pagsubaybay sa malayuang kagamitan.
Ang isang mahusay na inhinyero na pang-industriya na konektor ay dapat balansehin ang pagganap ng kuryente, tibay ng makina, at kaginhawaan ng pag-install. Ang RJ45 signal connector ng Reunion ay nagsasama ng ilang mga tampok na nilayon para sa hinihingi na mga aplikasyon ng Ethernet.
| Tampok | Reunion RJ45 Signal Connector | Benepisyo sa Engineering |
|---|---|---|
| Rate ng Data | Hanggang 10 Gbps | Sinusuportahan ang high-speed Ethernet na komunikasyon |
| Pabahay | Zinc alloy, PA6 opsyonal | Nagbibigay ng mekanikal na proteksyon at flexibility ng pagsasaayos |
| Proteksyon | IP50 / IP67 kapag ipinares | Angkop para sa iba't ibang mga kondisyon sa kapaligiran |
| Mga Siklo ng Pag-aasawa | ≥2,000 | Sinusuportahan ang paulit-ulit na pagpapanatili at serbisyo ng kagamitan |
| Operating Temperatura | -40°C hanggang +85°C | Angkop para sa malawak na pang-industriyang mga kondisyon ng temperatura |
| Cable Exit | 180° straight / 90° right-angle | Nagpapabuti ng kakayahang umangkop sa pag-install sa mga compact na kagamitan |
| Pagwawakas | Solder-cup o IDC | Sinusuportahan ang iba't ibang mga kinakailangan sa larangan at pagpupulong |
Ang isang kapansin-pansing tampok ng disenyo ay ang mabilis na pagliko ng locking system. Kung ikukumpara sa isang simpleng friction-fit interface, ang isang nakalaang mekanismo ng pag-lock ay maaaring magbigay ng karagdagang seguridad sa koneksyon kung saan inaasahan ang vibration o paulit-ulit na paggalaw.
Ang pagpili ng isang Ethernet connector ay dapat magsimula sa mga kinakailangan sa elektrikal at kapaligiran ng network kaysa sa hitsura lamang. Dapat suriin ng mga inhinyero ang transmission rate, impedance, contact resistance, operating temperature, protection level, cable compatibility, at mechanical configuration.
| Pagtutukoy | Karaniwang Halaga ng Reunion | Bakit Ito Mahalaga |
|---|---|---|
| Katangiang Impedance | 100 Ω ± 5% | Tumutulong na mapanatili ang naaangkop na kaugalian ng signal ng kaugalian |
| Kasalukuyang Rating | 1.5 A bawat contact | Tinutukoy ang patuloy na kakayahan sa kasalukuyang pakikipag-ugnay |
| Rating ng Boltahe | 50 V | Tinutukoy ang tinukoy na boltahe sa pagtatrabaho |
| Contact Resistance | ≤10 mΩ inisyal | Ang mas mababang resistensya ay sumusuporta sa matatag na kontak sa kuryente |
| Paglaban sa pagkakabukod | ≥500 MΩ sa 500 VDC | Nagpapahiwatig ng pagganap ng pagkakabukod |
| Pagkakatugma ng Cable | CAT5e / CAT6 / CAT6a / CAT7 | Nagbibigay ng flexibility para sa disenyo ng Ethernet system |
| Operating Temperatura | -40°C hanggang +85°C | Sinusuportahan ang hinihingi na mga kapaligiran sa temperatura |
Para sa mga high-speed system, dapat ding isaalang-alang ng mga engineer ang insertion loss, return loss, cable construction, shielding strategy, grounding, at ang kumpletong transmission channel. Ang pagganap ng connector ay hindi maaaring masuri nang hiwalay mula sa cable, paraan ng pagwawakas, at arkitektura ng network.
Tinukoy ng Reunion ang suporta para sa mga cable ng CAT5e, CAT6, CAT6a, at CAT7, kasama ang mga stranded o solidong conductor sa nakasaad na hanay ng AWG 26–22. Nagbibigay-daan ito sa connector na maisaalang-alang para sa parehong karaniwang imprastraktura ng Ethernet at mas mataas na pagganap na mga sistema ng komunikasyong pang-industriya.
Ang versatility ng Ethernet ay ginagawang may kaugnayan ang mga interface ng RJ45 sa maraming pang-industriya at komersyal na sistema. Ang isang masungit na bersyon ay nagiging kapaki-pakinabang lalo na kapag ang connector ay dapat makatiis sa kapaligiran o mekanikal na mga stress.
Nakadepende ang mga automated na linya ng produksyon sa komunikasyon sa pagitan ng mga PLC, controller, sensor, drive, pang-industriya na computer, at iba pang naka-network na kagamitan. Ang isang matibay na interface ng Ethernet ay maaaring makatulong na mapanatili ang mga matatag na koneksyon sa patuloy na operasyon.
Ang mga pang-industriya na kamera ay maaaring makabuo ng malaking dami ng data ng imahe. Samakatuwid, ang mataas na bilis ng koneksyon sa Ethernet ay mahalaga para sa paglilipat ng impormasyon ng inspeksyon sa pagitan ng mga camera, pang-industriya na computer, at mga control system.
Ang mga kagamitan sa pagsubaybay sa labas ay maaaring makaranas ng ulan, alikabok, pagkakaiba-iba ng temperatura, at pisikal na pagkakalantad. Ang naaangkop na IP-rated connector ay maaaring magbigay ng karagdagang proteksyon sa Ethernet interface.
Ang malalaking LED display at propesyonal na kagamitan sa pag-iilaw ay madalas na nangangailangan ng maaasahang kontrol at komunikasyon ng data. Ang isang connector na may flexible cable exit at secure na pag-lock ay maaaring gawing simple ang pag-install sa mga kagamitan na may limitadong espasyo.
Ang mga control cabinet ay maaaring maglaman ng maramihang mga interface ng komunikasyon sa isang limitadong lugar. Ang mga pagsasaayos ng panel-mount at PCB-mount ay nagbibigay ng mga karagdagang opsyon sa pagsasama para sa mga tagagawa ng kagamitan at mga integrator ng system.
Kapag kumukuha ng pang-industriyang Ethernet connector, dapat tukuyin ng mga mamimili ang application bago ihambing ang mga indibidwal na produkto. Ang sumusunod na checklist ay maaaring makatulong na paliitin ang pagpili:
Para sa mga customized na proyekto, ang mga mamimili ay dapat ding magbigay ng inaasahang dami ng order, haba ng cable, oryentasyon ng connector, mga kinakailangan sa pagmamarka, mga kagustuhan sa materyal ng pabahay, at mga hadlang sa pag-install. Ang mga detalyeng ito ay nagbibigay-daan sa supplier na magrekomenda ng configuration sa halip na mag-alok lamang ng karaniwang bahagi ng catalog.
Ang Reunion ay isang manufacturer ng connector na nakabase sa China na may karanasan sa power, signal, industrial automation, waterproof connector, at mga produkto ng cable assembly. Kasama sa mga kakayahan sa pagmamanupaktura nito ang disenyo ng connector, injection molding, paghihinang, pagputol at pagtatalop ng wire, pagpupulong, at pagpupulong ng cable.
Para sa linya ng produkto ng RJ45, sinabi ng Reunion na ang bawat unit ay sumasailalim sa electrical testing bago ipadala. Nagbibigay din ang kumpanya ng mga configuration ng cable-mount, panel-mount, at PCB-mount, kasama ang mga straight at right-angle na cable exit. Ang mga opsyong ito ay maaaring maging kapaki-pakinabang para sa mga OEM at system integrator na gumagawa ng kagamitan na may iba't ibang mekanikal na layout.
Kasama sa mas malawak na operasyon ng pagmamanupaktura ng Reunion ang pasilidad ng produksyon na humigit-kumulang 4,000 metro kuwadrado, humigit-kumulang 150 empleyado, at 10 linya ng produksyon. Kasama sa pangkat ng R&D nito ang higit sa 10 may karanasang mga inhinyero, habang ang kumpanya ay nag-uulat ng higit sa 30 na-customize na mga proyekto taun-taon. Isinasaad din ng kumpanya na ang sistema ng kalidad nito ay kinabibilangan ng ISO 9001, ISO 14001, at ISO 13485 na mga certification, na may karagdagang dokumentasyon sa pagsunod gaya ng RoHS at REACH na available para sa mga naaangkop na produkto.
Para sa mga mamimili na sinusuri ang isang tagapagtustos ng signal connector, ang mga kakayahan sa pagmamanupaktura at engineering na ito ay maaaring isaalang-alang kasama ng mga detalye ng produkto, mga pamamaraan sa pagsubok, mga kinakailangan sa pagpapasadya, at mga inaasahan sa paghahatid.
Ang Reunion RJ45 signal connector ay tinukoy para sa paghahatid ng data hanggang sa 10 Gbps kapag ginamit sa angkop na CAT6a o CAT7 na paglalagay ng kable at katugmang kagamitan sa network. Ang aktwal na pagganap ng system ay nakasalalay sa kumpletong Ethernet channel, kabilang ang cable, pagwawakas, at mga aktibong device.
Ang mga piling configuration ay nagbibigay ng proteksyon ng IP67 kapag pinagsama, na ginagawang angkop ang mga ito para sa mga application kung saan kinakailangan ang proteksyon laban sa alikabok at pagkakalantad ng tubig. Ang kumpletong pag-install ay dapat pa ring suriin para sa pagpasok ng cable, kondisyon ng pagsasama, disenyo ng enclosure, at pagkakalantad sa kapaligiran.
Kasama sa tinukoy na compatibility ang CAT5e, CAT6, CAT6a, at CAT7 na mga cable, na sumusuporta sa mga stranded o solidong conductor sa loob ng nakasaad na AWG 26–22 range.
Ang pang-industriya na RJ45 signal connector ay tinukoy para sa hindi bababa sa 2,000 mating cycle. Partikular itong nauugnay sa kagamitan na nangangailangan ng pana-panahong pagpapanatili, pagpapalit, inspeksyon, o field servicing.
Oo. Depende sa mga kinakailangan ng proyekto, ang pag-customize ay maaaring magsama ng configuration, haba ng cable, pagmamarka, mga opsyon sa pabahay, at iba pang mga mekanikal na detalye. Dapat ibigay ng mga mamimili ang kapaligiran ng aplikasyon, detalye ng cable, paraan ng pag-install, dami, at kinakailangang iskedyul ng paghahatid kapag humihiling ng quotation.
Ang isang maaasahang koneksyon sa Ethernet ay nagsisimula sa pagpili ng isang connector na tumutugma sa mga kinakailangan sa elektrikal, mekanikal, at kapaligiran ng kumpletong system. Para sa industriyal na automation, machine vision, surveillance, LED equipment, at iba pang naka-network na device, ang isang pang-industriyang-grade na RJ45 na interface ay makakapagbigay ng tibay at flexibility sa pag-install na kailangan lampas sa kumbensyonal na hardware sa networking ng opisina.
Pinagsasama ng Reunion ang RJ45 compatibility sa mga opsyon para sa proteksyon ng IP, pagganap ng temperatura sa industriya, maraming configuration ng mounting, secure na pag-lock, at high-speed Ethernet transmission. Kung ikaw ay naghahanap ng isangRJ45 signal connectorpara sa produksyon ng OEM, system integration, o maramihang pagbili, suriin muna ang iyong cable at mga kinakailangan sa kapaligiran, pagkatapos ay talakayin ang kinakailangang configuration sa engineering team.
Handa nang bumuo ng maaasahang koneksyon sa Ethernet para sa iyong kagamitan?Makipag-ugnayan sa Reunion para sa mga teknikal na detalye, naka-customize na configuration, sample na kinakailangan, at maramihang suporta sa pagbili.makipag-ugnayan sa aminngayon upang talakayin ang iyong proyekto ng RJ45 signal connector at tumanggap ng solusyon na iniayon sa iyong aplikasyon.
-
