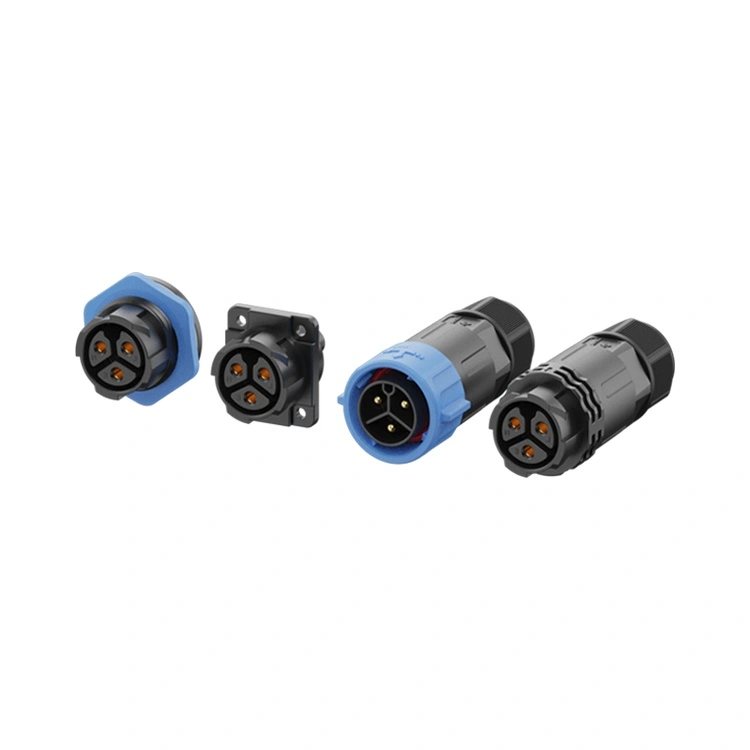

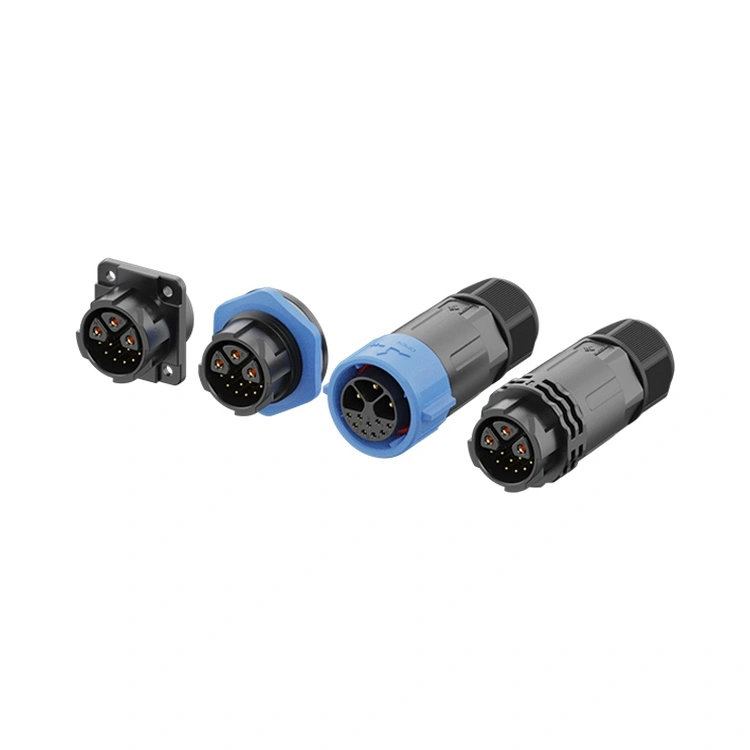

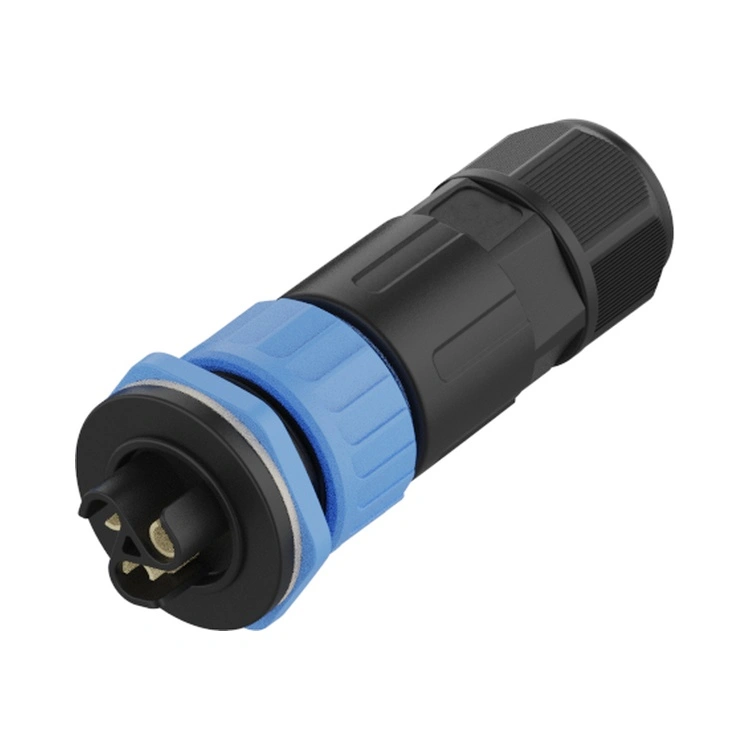

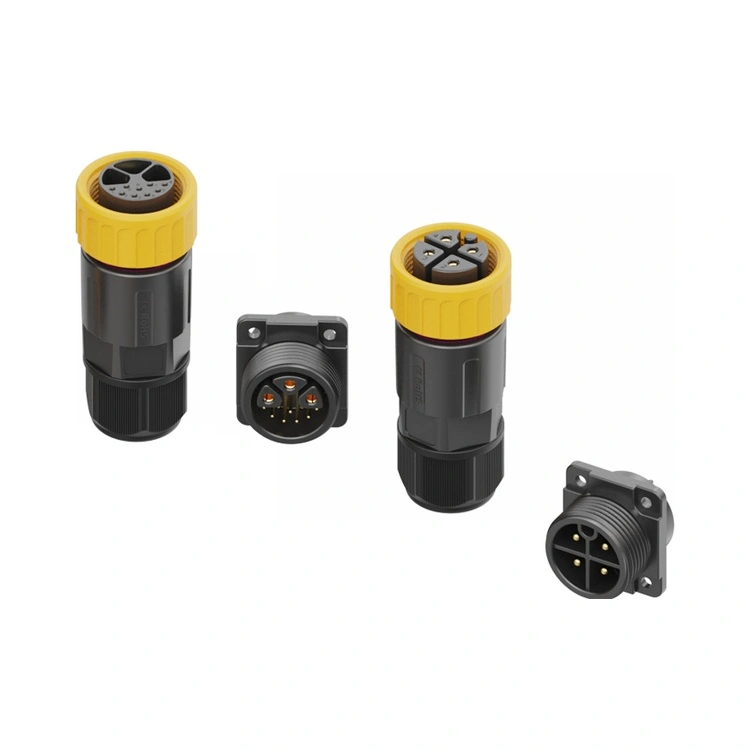

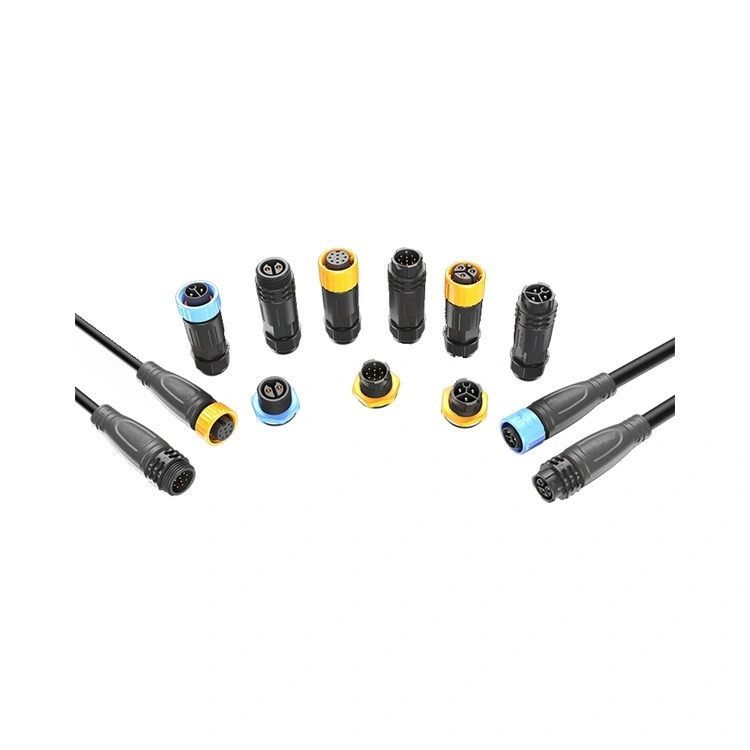

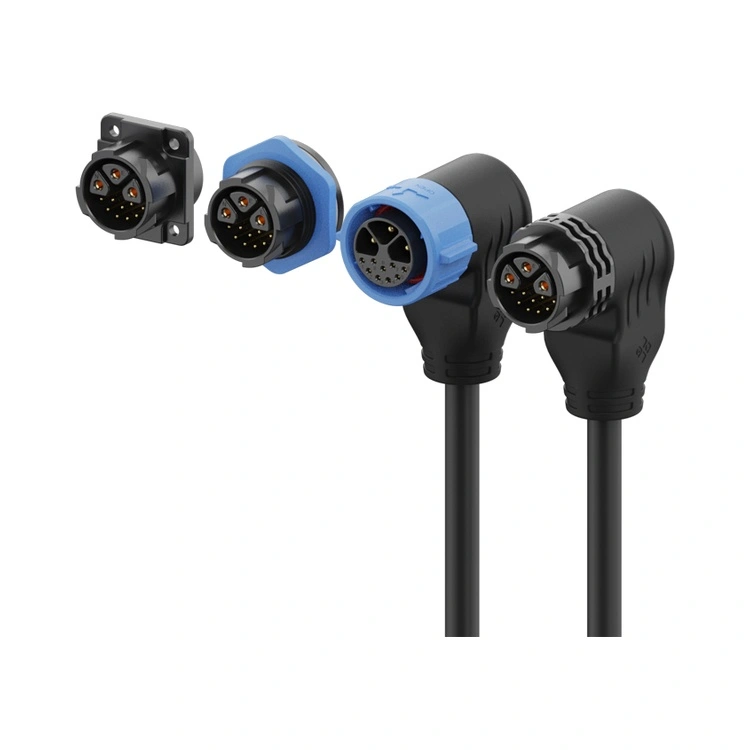

Ang Reunion M25 series LED light connector ay purpose-built para sa mga fixture na higit sa 1,000W kung saan ang thermal cycling (ΔT hanggang 145°C) at mechanical shock ay karaniwang nagpapababa sa mga karaniwang M20 solution. Hindi tulad ng mga generic na kopya, ang seryeng ito ay sumasailalim sa bawat production batch sa:
1) 100% hipot at pagsubok sa paglaban sa pakikipag-ugnay
2) IP67 waterproof test – 1m depth, 30 minuto, dokumentado na may mga video record
3) Thermal shock validation – 500 cycle mula -40°C hanggang +105°C nang walang seal relaxation
Direktang tinutugunan ng test protocol na ito ang #1 failure mode sa mga outdoor LED system: micro-motion fretting corrosion na dulot ng wind-induced cable sway. Ang sinulid na mekanismo ng locking (inirerekomendang torque na 1.2–1.5Nm) ay nagpapanatili ng presyon ng interface sa itaas ng 80N, na tinitiyak ang matatag na contact kahit na naka-mount sa 50m-high na stadium mast.
| Pamantayan sa Pagpili | Reunion M25 Series LED Light Connector | M20 Series (Mababang Kapasidad) | Walang tatak na M25 Look-alikes |
| Max tuloy-tuloy na kasalukuyang | 30A (bawat power pin) | 30A (ngunit bumababa sa 22A sa 85°C) | I-claim ang 30A, ngunit nabigo sa 25A (walang thermal image report) |
| Mga pagpipilian sa hybrid na pin | 3+2 / 3+5 /3+9 pin | 2+2 lang (custom MOQ 500+) | Wala – power-only shell |
| IP67 hindi tinatagusan ng tubig | Bawat batch – immersion-tested, pinapanatili ang mga larawan | Batay sa sample (1 bawat 1,000) | Hindi dokumentado |
| Akomodasyon sa cable OD | 6–12mm (glove-friendly knurling) | 4–8mm | 5–10mm (mahinang pag-alis ng strain) |
| Lead time (1,000 pcs) | 15–20 araw | 4–6 na linggo | Hindi mahuhulaan (madalas na dropship) |
| Traceability | ERP batch code → raw material certs | Batch-level | wala |
Rekomendasyon: Tukuyin ang Reunion M25 series LED light connector para sa anumang proyekto kung saan ang ROI > 3 taon at hindi planadong downtime ay lumampas sa $2,000/hour (hal., airport apron, tunnel egress lighting).
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 3+2-pin | 3+5-pin | 3+9-pin |
| Rating ng Boltahe | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Kasalukuyang Rating | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Seksyon ng Kawad | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5mm² | 0.5-2.5mm² | 0.25-1.5mm² | 0.25-2.5mm² | 0.25-2.5mm² | 0.25-2.5mm² |
Ang 5 signal pin sa 3+5 na pagsasaayos ay independiyenteng may proteksiyon na may 2.54mm pitch, na nagbibigay ng >40dB crosstalk attenuation sa 250kHz – kritikal para sa DMX512 RDM bi-directional na komunikasyon. Para sa mga application ng DALI-2, sinusuportahan ng 3+2 pin na variant (2 signal wires) ang pag-address ng hanggang 64 na fixtures bawat loop habang pinapanatili ang 30A power rail. Praktikal na gabay sa mga wiring para sa mga specifier:
3+5 na pin: Mga Pin 1–3 = L1/L2/L3 (3-phase, 20A bawat isa); Pins 4–5 = DALI +/-; Mga Pin 6–7 = DMX data+ / data- ; Pin 8 = DMX common (shield reference).
3+2 pin: Pin 1–3 = L/N/PE (single-phase 30A o 3-phase 20A); Pins 4–5 = 0-10V dimming o DALI.
Binabawasan ng hybrid architecture na ito ang field labor sa pamamagitan ng pag-aalis ng 40% ng terminal-block splices
A: Ang high-temp thermoplastic insulator (UL 94 V-0) ay nagpapanatili ng lakas ng epekto >6 kJ/m² sa -40°C (nasubok ayon sa ISO 179). Ang silicone O-ring ay nagpapanatili ng compression set <20% pagkatapos ng 500 cold-start cycle.
Para sa mga karaniwang proyektong kinokontrol ng DALI, inirerekomenda namin ang 3+2 na configuration:
3 power pin (20A bawat isa) para sa input ng LED driver.
2 signal pin (10A bawat isa) para sa DALI data .
Nagbibigay ito ng sapat na kapangyarihan para sa mga high-wattage na luminaires at sinusuportahan ang komunikasyon ng DALI sa mga tumatakbong hanggang 300 metro. Para sa multi-channel color control o integrated sensor feedback, piliin ang 3+5 o 3+9 mga variant. Ang lahat ng mga configuration ay nagpapanatili ng integridad ng signal para sa DALI, DMX, 0-10V, at RS-485 na mga protocol.
