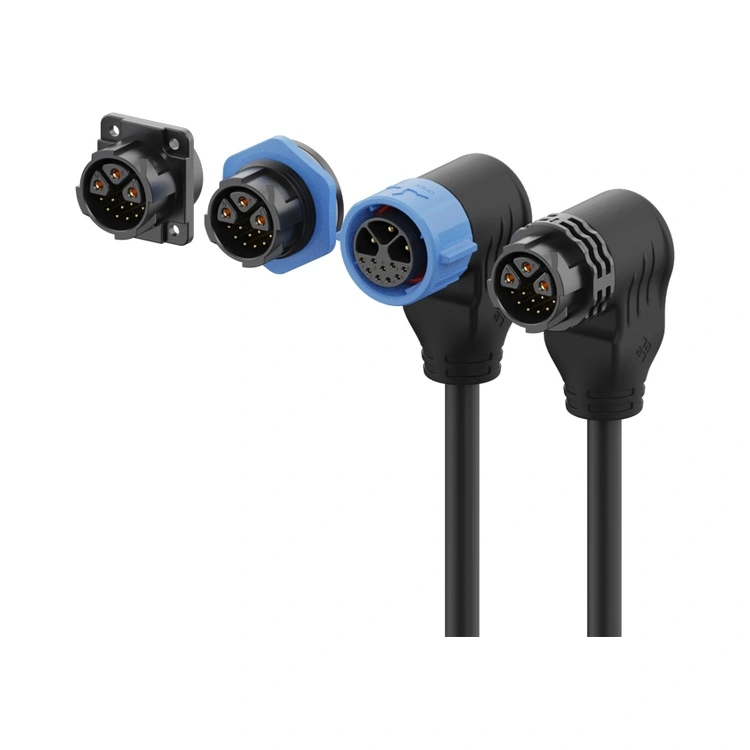

Ang M25 Series Waterproof Connector ay ang pinakamataas na kapasidad na pang-industriyang interconnect ng Reunion sa loob ng pamilya ng M-series, na idinisenyo para sa mga application kung saan ang malaking paghahatid ng kuryente ay dapat na magkakasabay na may proteksyon sa kapaligiran. Pinagsasama ng threaded circular connector na ito ang isang masungit na 25mm interface na may IP67/IP68-rated sealing, na ginagawa itong angkop para sa heavy-duty na kagamitan, mga koneksyon sa motor, power distribution system, EV charging infrastructure, at renewable energy installation kung saan ang moisture, dust, at vibration ay palaging mga hamon.

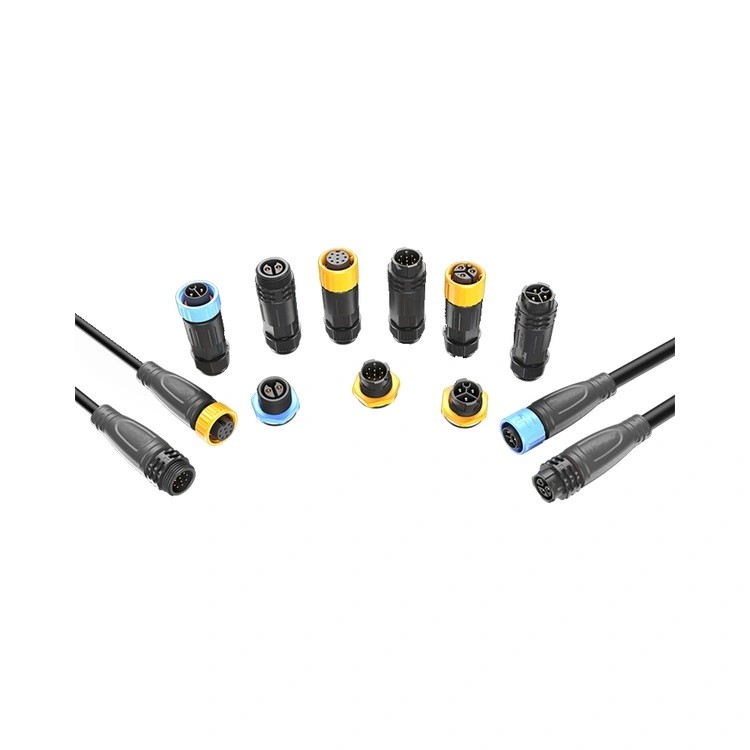

Available sa 2- hanggang 12-pin na configuration, kabilang ang hybrid power-signal variant na 5, 3+9 pin na pinagsasama ang mga high-current power contact na may mababang boltahe na signal contact sa iisang housing, ang M25 series ay sumusuporta sa malawak na hanay ng mga high-power na application.
Ang mga contact ay ginawa mula sa tanso na may selective gold plating, na nagpapanatili ng mababa at matatag na contact resistance sa daan-daang mga mating cycle. Ang max na kasalukuyang maaaring suportahan ay 30A bawat contact.

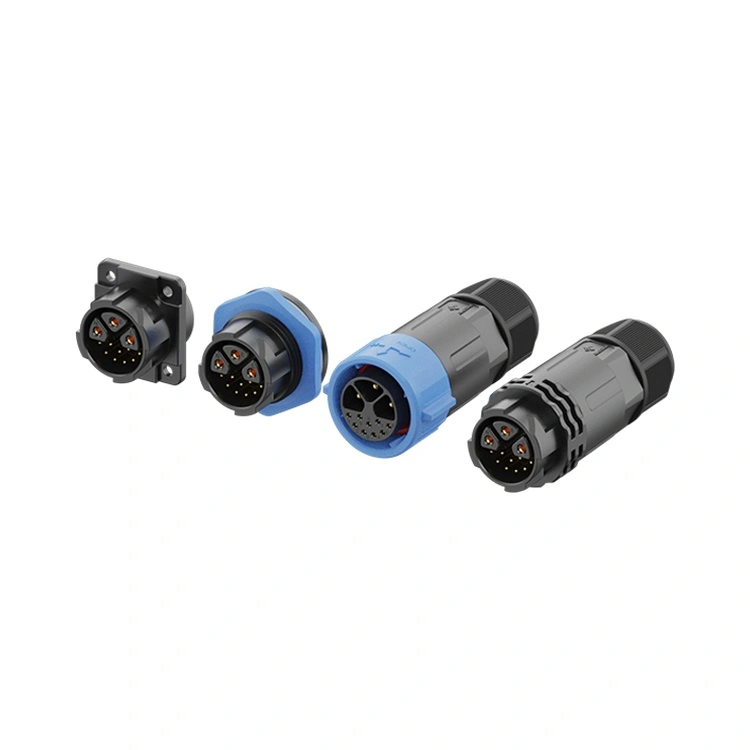

Ginagawa ng Reunion ang M25 series sa pamamagitan ng patayong pinagsama-samang proseso—mula sa precision machining sa pamamagitan ng automated assembly at 100% electrical testing. Magagamit sa mga bersyon ng panel-mount at cable-mount na may panghinang.
| Tampok | Benepisyo |
| Kasalukuyang Rating hanggang 30A | Hinahawakan ang pinakamataas na power load sa M-series—angkop para sa mabibigat na motor, EV charger, at industrial power distribution. |
| IP67 hindi tinatagusan ng tubig | Lumalaban sa alikabok, pansamantalang immersion, at pinalawig na immersion—maaasahan para sa panlabas at washdown na kapaligiran. |
| Hybrid 3+2, 3+5,3+9Pin na Opsyon | Pinagsasama ang mga high-current power pin (hanggang 20A) na may mababang boltahe na signal pin sa isang connector—binabawasan ang bilang ng cable at panel space. |
| Threaded Locking Mechanism | Vibration-resistant mating—pinipigilan ang pagluwag mula sa mabibigat na paggalaw ng makinarya at thermal cycling. |
| Gold-Plated Brass Contacts | Mababang paglaban sa pakikipag-ugnay (≤3mΩ) at proteksyon sa kaagnasan—nagpapanatili ng pagganap sa mahalumigmig at panlabas na mga kapaligiran. |
| High-Temperature Thermoplastic Insulator | -40°C hanggang +105°C na operasyon—sinasaklaw ang matinding pang-industriya at panlabas na kondisyon ng temperatura. |
| All-Plastic na Pabahay | Mataas na temperatura na thermoplastic na materyales-Angkop para sa malupit na kapaligiran |
| Maramihang Pagpipilian sa Pagwawakas | Solder, dip-solde—naaangkop sa iba't ibang paraan ng pagpupulong. |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 3+2-pin | 3+5-pin | 3+9-pin |
| Rating ng Boltahe | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Kasalukuyang Rating | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Seksyon ng Kawad | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5mm² | 0.5-2.5mm² | 0.25-1.5mm² | 0.25-2.5mm² | 0.25-2.5mm² | 0.25-2.5mm² |
Operating Temperatura:-40°C ~ +105°C
Rating ng Proteksyon:IP65 / IP67 / IP68 (kabit na kondisyon)
Materyal sa Pabahay:Mataas na temperatura na thermoplastic
Materyal sa Pakikipag-ugnayan:tansong binalutan ng ginto
Contact Resistance:≤3mΩ
Mga Siklo ng Pagsasama:≥500
Rating ng Flammability:UL 94 V-0
Lahat ng mga materyales RoHS compliant
| Aspeto | Reunion M25 Series | Mga Premium na European M25 Brand | Murang Gastos na Walang tatak na M25 |
| Presyo | Pagpepresyo na angkop sa dami | 3-4x na mas mataas | Mas mura sa harap |
| Kasalukuyang Rating | Hanggang 30A | Hanggang 25A karaniwang | Variable, madalas overstated |
| Mga Pagpipilian sa Hybrid | 3+2, 3+5,3+9 – pamantayan | Limitado | Hindi inaalok |
| Pag-verify ng IP67 | Batch immersion-tested | Batch-tested | Hindi na-verify |
| 100% Electrical Testing | Bawat unit | Nakabatay sa sample | Random o wala |
| Gold Plating | pamantayan | ≥0.2-0.4µm | Manipis man o wala |
| Traceability | ERP traceable mula sa resin hanggang sa tapos na connector | Oo | wala |
| Lead Time | 12-15 araw | 4-8 na linggo | Hindi mahuhulaan |
| Pagpapasadya ng MOQ | Mababa (100 piraso) | Mataas (500+) | Hindi inaalok |
| Teknikal na Suporta | 24-oras na tugon mula sa 10-taong engineering team | Mabuti ngunit mas mabagal | Limitado |
| Mga Sertipikasyon ng ISO | 9001, 14001, 13485 | Karaniwan 9001 | Karaniwan wala |
Ang bentahe ng Reunion: Makakatanggap ka ng dokumentadong IP67 sealing, hybrid power-signal configuration, at kasalukuyang mga rating hanggang 30A—lahat sa cost-effective na pagpepresyo, nang walang premium na halaga ng mga European brand.
| Sertipikasyon | Saklaw |
| ISO 9001:2015 | Pamamahala ng kalidad—disenyo, produksyon, at serbisyo pagkatapos ng benta. |
| ISO 14001:2015 | Pamamahala sa kapaligiran—na-verify na pagbabawas ng basura at mga napapanatiling kasanayan. |
| ISO 13485:2016 | Pamamahala ng kalidad ng medikal na device—naaangkop para sa M25 na ginagamit sa diagnostic o monitoring equipment. |
| Nakilala ang UL | Sertipikasyon sa kaligtasan sa antas ng bahagi para sa mga merkado sa North America. |
| RoHS | Paghihigpit sa mga mapanganib na substance—pagsunod sa EU Directive. |
| Pagsasaalang-alang | M20 | M25 |
| Pinakamataas na Kasalukuyan | 20A | 30A |
| Mechanical Robustness | Pamantayan | Mas matibay—mas malaking shell, mas makapal na pader |
| Kapasidad ng Cable | Hanggang 2.0mm² | Hanggang 4.0mm² |
| Panel Space | Mas compact | Nangangailangan ng mas malaking cutout |
| Mga Pagpipilian sa Hybrid | Hindi | 3+2, 3+5,3+9 |
Piliin ang M25 kapag:
Kailangan mo ng maximum na mekanikal na katatagan para sa mga mabibigat na aplikasyon.
Ang iyong aplikasyon ay nagsasangkot ng mas malalaking cable o mas mataas na mekanikal na stress.
Kailangan mo ng pinakamalaking shell para sa madaling paghawak gamit ang mga kamay na may guwantes.
Pinapahintulutan ng espasyo ng iyong panel ang mas malaking 25mm cutout.
Piliin ang M20 kung kailan limitado ang espasyo ng panel o ang aplikasyon ay hindi nangangailangan ng karagdagang mekanikal na katatagan.
Oo—ang M25 series ay angkop na angkop para sa EV charging infrastructure, partikular para sa:
Mga istasyon ng pagsingil ng AC.
Mga on-board na charger (moderate DC currents).
Mga interface ng system ng pamamahala ng baterya (power + signal).
Ang 30A kasalukuyang rating ng M25, IP67 sealing, at hybrid power-signal configuration ay ginagawa itong praktikal na pagpipilian para sa maraming EV charging application. Para sa DC fast charging (100A+), inirerekomenda namin ang mas malalaking pang-industriyang connector na partikular na idinisenyo para sa mga high-current na DC application.
Upang makamit at mapanatili ang IP67 sealing, inirerekomenda ng Reunion ang:
Mating torque – Higpitan ng kamay ang coupling nut hanggang ang O-ring ay madikit sa ibabaw ng panel, pagkatapos ay maglapat ng karagdagang torque na 1.2-1.5Nm gamit ang isang torque wrench. Huwag lumampas sa 1.8Nm.
O-ring inspeksyon – Palitan ang O-ring kung makikita ang deformation, crack, o hardening.
Iskedyul ng pagpapalit – Para sa mga demanding application (araw-araw na paghuhugas, pagkakalantad sa labas), palitan ang mga O-ring taun-taon. Para sa karaniwang mga pang-industriyang kapaligiran, bawat 2-3 taon.
Cable bend radius– Panatilihin ang pinakamababang 5x na diameter ng cable sa entry ng connector.
Oryentasyon ng cable– Para sa panlabas/washdown application, i-orient ang cable exit pababa upang maiwasan ang pag-pool ng likido malapit sa interface ng seal.
