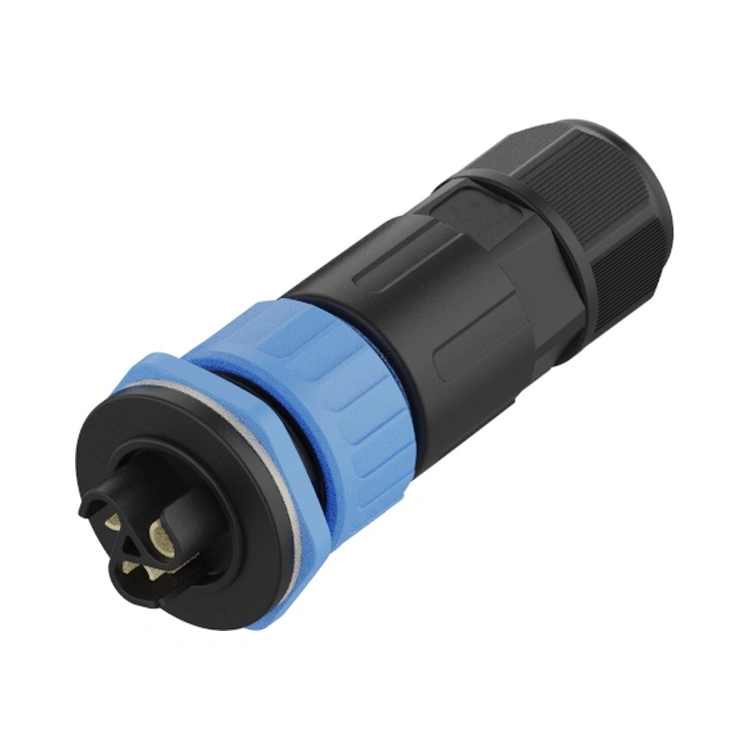

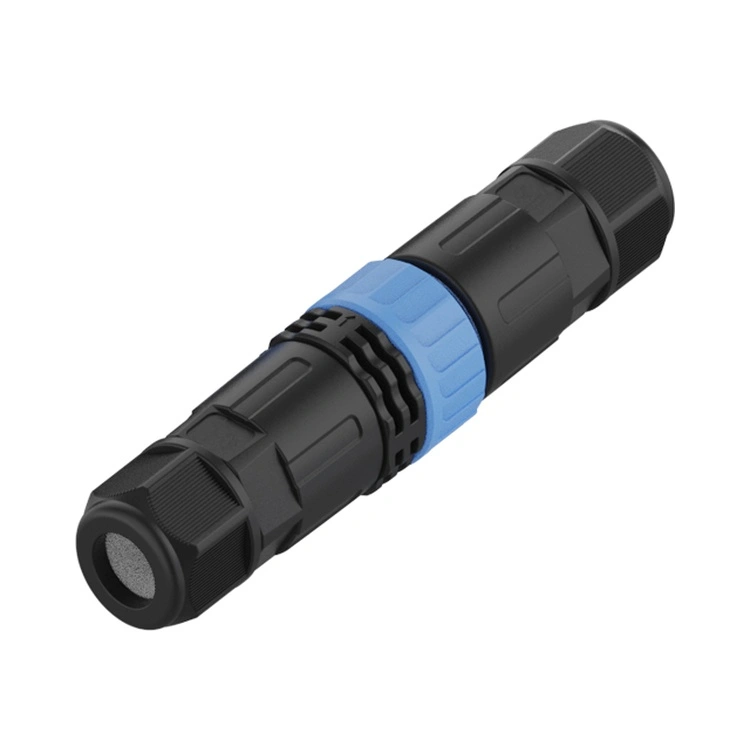

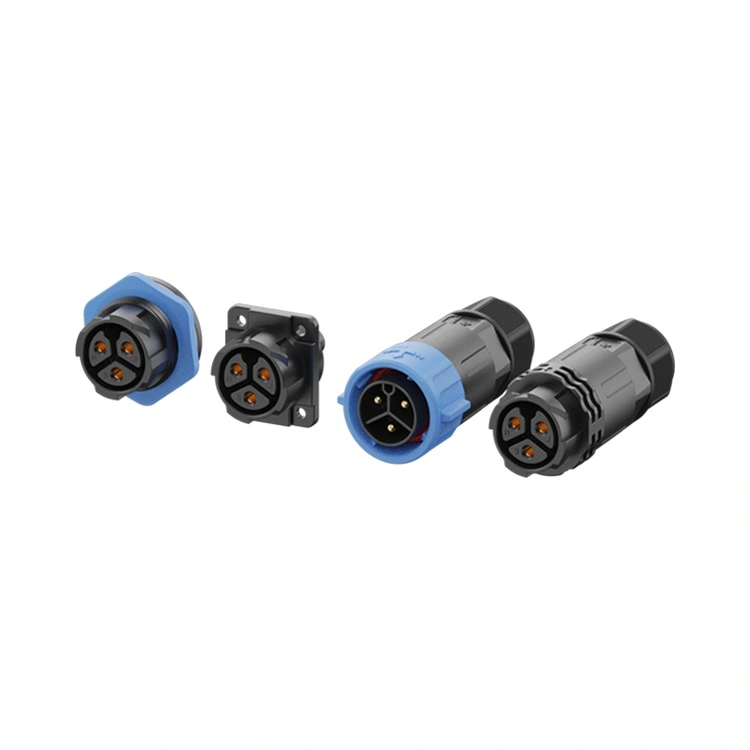

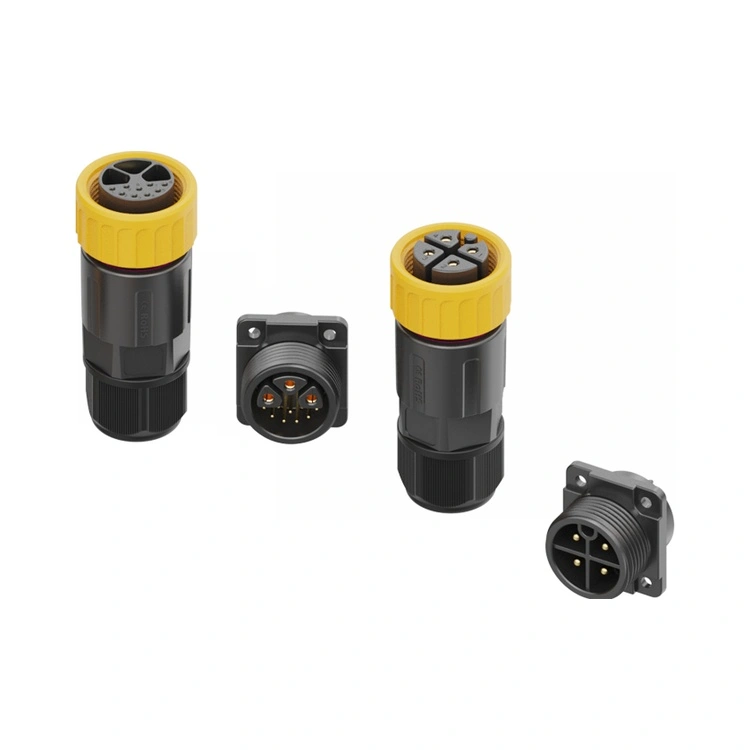

Ang M25 Series Plastic Waterproof Connector ay ang flagship high-current corrosion-resistant interconnect ng Reunion, na idinisenyo para sa mga application kung saan ang malaking paghahatid ng kuryente (hanggang 30A) ay dapat na magkakasamang umiral sa mga agresibong kondisyon sa kapaligiran. Pinagsasama ng threaded circular connector na ito ang isang masungit na 25mm interface na may Ip67/IP68 na hindi tinatablan ng tubig at isang high-strength PA66 thermoplastic housing na likas na corrosion-proof—walang kalawang, walang oksihenasyon, at walang pagkasira ng plating.
Available sa 2- hanggang 12-pin na mga configuration, kabilang ang hybrid power-signal variant
, sinusuportahan ng serye ng M25 ang parehong high-current power delivery (hanggang 20A) at mga low-voltage control signal sa loob ng iisang connector.
Ang sinulid na mekanismo ng pag-lock upang matiyak ang pare-parehong pagiging maaasahan ng pagsasama sa daan-daang mga cycle, habang ang mga contact ay ginawa mula sa tanso na may piling gintong plating upang mapanatili ang mababang resistensya ng contact. Ginagawa ng Reunion ang M25 plastic series sa pamamagitan ng patayong pinagsama-samang proseso—mula sa precision injection molding sa pamamagitan ng automated assembly at 100% electrical testing.
| Tampok | Benepisyo |
| Corrosion-Proof PA66 Housing | Walang kalawang, walang oksihenasyon—idinisenyo para sa salt spray, marine, at chemical-exposed na kapaligiran. |
| Hanggang 60% Pagbawas ng Timbang | Kapansin-pansing mas magaan kaysa sa mga katumbas na tanso—binabawasan ang structural loading sa kagamitan at mga mounting bracket. |
| Kasalukuyang Rating hanggang 30A | Hinahawakan ang pinakamataas na power load sa M-series—angkop para sa mabibigat na motor, EV charger, at power distribution. |
| IP67/IP68 hindi tinatablan ng tubig | Lumalaban sa tuluy-tuloy na paglulubog—maaasahan para sa mga instalasyong malayo sa pampang, baybayin, at madaling baha. |

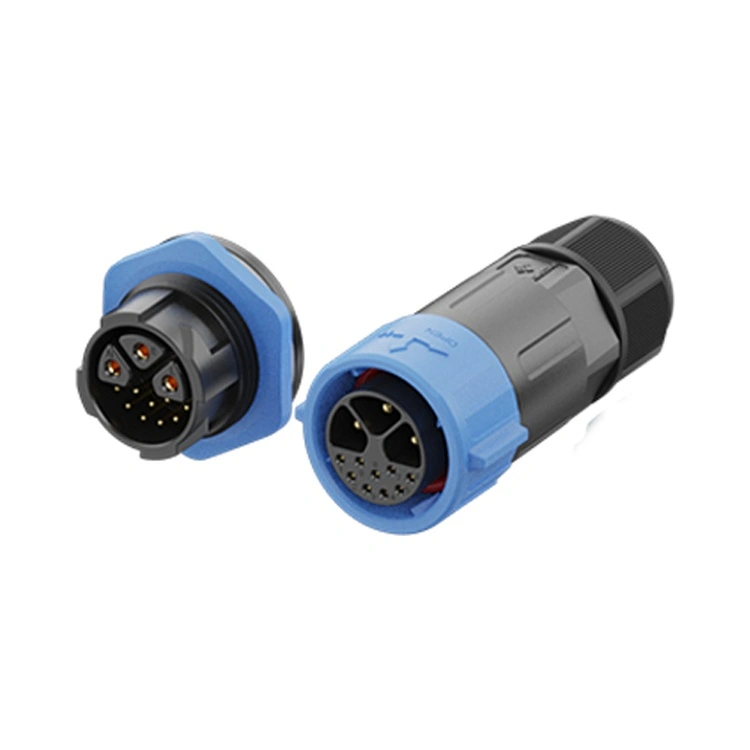

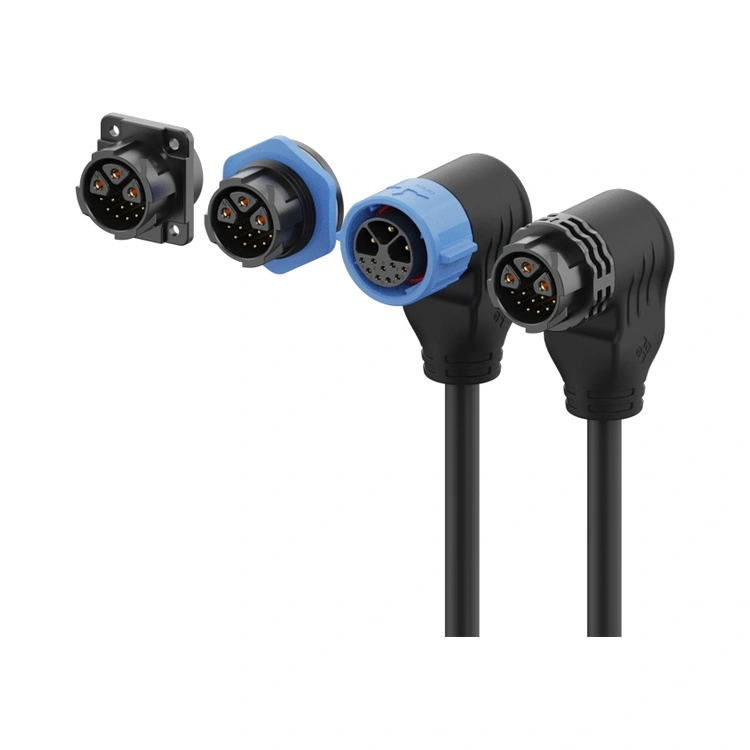

| Hybrid 3+2, 3+5 ,3+9 Configuration | Pinagsasama ang 3 high-current power pin (hanggang 20A) na may 2 o 5 o 9 signal pin—binabawasan ang bilang ng cable at panel space. |
| Gold-Plated Brass Contacts | Mababang paglaban sa pakikipag-ugnay (≤3mΩ) at proteksyon sa kaagnasan—nagpapanatili ng pagganap sa mga mahalumigmig na kapaligiran. |
| Sinulid na Pag-lock | Vibration-resistant mating—pinipigilan ang pagluwag mula sa mabibigat na paggalaw ng makinarya at thermal cycling. |
| -40°C hanggang +105°C Operasyon | Ang malawak na hanay ng temperatura ay sumasaklaw sa matinding pang-industriya, dagat, at panlabas na kondisyon. |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 3+2-pin | 3+5-pin | 3+9-pin |
| Rating ng Boltahe | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Kasalukuyang Rating | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Seksyon ng Kawad | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5mm² | 0.5-2.5mm² | 0.25-1.5mm² | 0.25-2.5mm² | 0.25-2.5mm² | 0.25-2.5mm² |
Operating Temperatura:-40°C ~ +105°C
Rating ng Proteksyon:IP65 / IP67 / IP68 (kabit na kondisyon)
Materyal sa Pabahay:PA66
Materyal sa Pakikipag-ugnayan:tansong binalutan ng ginto
Contact Resistance:≤3mΩ
Mga Siklo ng Pagsasama:≥500
Timbang:Humigit-kumulang 60% na mas magaan kaysa sa maihahambing na mga brass connector
Rating ng Flammability:UL 94 V-0
Lahat ng mga materyales RoHS compliant
| Aspeto | Reunion M25 Plastic Series | Mga Konektor ng Metal M25 | Mga Premium na Plastic Connector Brand |
| Paglaban sa Kaagnasan | Napakahusay – PA66 | Plating dependent – panganib sa kalawang sa salt spray | Variable |
| Timbang | Hanggang 60% mas magaan | Mabigat – tumataas ang mga strain | Katulad ng Reunion |
| Presyo | Pagpepresyo na angkop sa dami | 3-4x na mas mataas | 2-3x mas mataas |
| Kasalukuyang Rating | Hanggang 30A | Hanggang 30A | Karaniwang mas mababa |
| Mga Pagpipilian sa Hybrid | 3+2, 3+5,3+9pin | Limitado | Limitado |
| 100% Electrical Testing | Bawat unit | Nakabatay sa sample | Nakabatay sa sample |
| Traceability | Nasusubaybayan ang ERP | Oo | Oo |
| Lead Time | 15-17 araw | 4-8 na linggo | 4-6 na linggo |
| Pagpapasadya ng MOQ | Mababa (100 piraso) | Mataas (500+) | Mataas (500+) |
| Mga Sertipikasyon ng ISO | 9001, 14001, 13485 | Karaniwan 9001 | Karaniwan 9001 |
| Sertipikasyon | Saklaw |
| ISO 9001:2015 | Pamamahala ng kalidad—disenyo, produksyon, at serbisyo pagkatapos ng benta. |
| ISO 14001:2015 | Pamamahala sa kapaligiran—na-verify na pagbabawas ng basura at mga napapanatiling kasanayan. |
| ISO 13485:2016 | Pamamahala ng kalidad ng medikal na device—naaangkop para sa M25 na ginagamit sa diagnostic o monitoring equipment. |
| Nakilala ang UL | Sertipikasyon sa kaligtasan sa antas ng bahagi para sa mga merkado sa North America. |
| RoHS | Paghihigpit sa mga mapanganib na substance—pagsunod sa EU Directive. |
Ang linya ng produksyon ng M25 plastic connector ng Reunion ay tumatakbo sa ilalim ng mahigpit na mga kontrol sa proseso. Ang IP67 na hindi tinatablan ng tubig ay na-verify sa bawat production batch sa pamamagitan ng aktwal na pagsusuri sa immersion (1m, 30 minuto). Ang mga rekord ng pagsubok, mga sertipiko ng materyal, at mga ulat ng inspeksyon ay pinananatili para sa bawat batch.
Ang kasalukuyang rating ng M25 plastic connector ay tinutukoy ng contact system at wire gauge, hindi ng housing material. Ang PA66 housing ay isang high-temperature thermoplastic na may heat deflection temperature na lampas sa 200°C—na mas mataas sa operating range ng connector na -40°C hanggang +105°C. Ang mga contact mismo ay tanso na may gintong plating, at ang kasalukuyang rating (hanggang 30A) ay na-validate sa pamamagitan ng temperatura-pagtaas ng pagsubok sa bawat IEC 60512. Sa aming pagsubok, ang pagtaas ng temperatura ng M25 plastic connector sa rate na kasalukuyang ay nasa loob ng parehong mga limitasyon tulad ng mga katumbas na metal connector. Ang mas mababang thermal conductivity ng pabahay ay binabayaran ng na-optimize na geometry ng insulator at disenyo ng contact na epektibong nagpapalabas ng init sa pamamagitan ng mga cable conductor at panel interface.
Oo—ang M25 plastic connector ay angkop para sa EV charging applications, partikular na:
AC charging stations na naka-install sa coastal o high-humidity na lokasyon.
Mga on-board na charger na nangangailangan ng corrosion-resistant interconnects.
Mga interface ng pamamahala ng baterya na pinagsasama ang kapangyarihan at signal.
Ang mga katangian ng pabahay ng PA66 na hindi tinatablan ng kaagnasan ay lalong mahalaga para sa mga EV charger na naka-install sa mga lugar sa baybayin (salt spray), mga kapaligiran sa lunsod (road salt sa taglamig), o mga industrial zone (chemical exposure). Ang IP68 sealing ay nagpoprotekta laban sa ulan at paghuhugas. Para sa DC fast charging (100A+), inirerekomenda namin ang mas malalaking pang-industriya na connector na partikular na idinisenyo para sa mga high-current na DC application.
