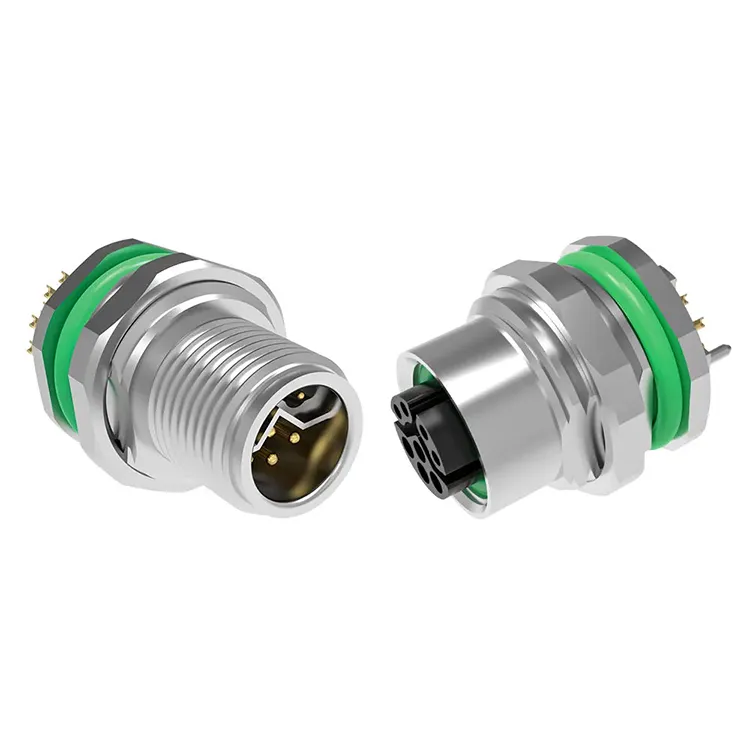

Reunionnagbibigay ngM12 serye pang-industriya connectorbilang isang versatile interconnect solution para sa factory automation, sensors, actuator, fieldbus system, industrial Ethernet, at power distribution. Sa 2–17 pin na mga configuration, maraming opsyon sa coding, proteksyon ng IP67, at mga opsyon para sa shielding at cable assemblies, ang connector family ay idinisenyo para sa mga demanding na pang-industriya na kapaligiran kung saan ang matatag na electrical at mechanical connections ay mahalaga.
Ang M12 connector ay higit pa sa isang compact circular connector. Ang standardized threaded interface nito, coding system, environmental sealing, at malawak na electrical configuration ay ginagawa itong mahalagang teknolohiya ng koneksyon para sa modernong kagamitan sa automation. Maaaring suportahan ng serye ng M12 ang mga application mula sa mga sensor at IO-Link device hanggang sa PROFIBUS, DeviceNet, CANopen, pang-industriyang Ethernet, servo system, at pamamahagi ng kuryente ng DC. Ipinapaliwanag ng gabay na ito ang mga pangunahing detalye, mga opsyon sa coding, mga sitwasyon ng aplikasyon, mga salik sa pagpili, at mga pagsasaalang-alang sa kalidad na dapat suriin ng mga inhinyero at mga koponan sa pagbili kapag pumipili ng pang-industriyang konektor ng M12.
Talaan ng mga Nilalaman
Bakit Malawakang Ginagamit ang M12 Connector sa Industrial Automation?
Ano ang Mga Pangunahing Detalye ng isang M12 Industrial Connector?
Paano Naiiba ang M12 Coding Options?
Saan Karaniwang Ginagamit ang M12 Industrial Connectors?
Paano Mo Dapat Piliin ang Tamang M12 Connector?
Anong Mga Salik ng Kalidad ang Dapat Suriin ng Mga Mamimili?
Mga Madalas Itanong Tungkol sa M12 Industrial Connectors
Bakit Malawakang Ginagamit ang M12 Connector sa Industrial Automation?
Ang mga kagamitang pang-industriya ay nangangailangan ng mga koneksyon na nananatiling matatag sa kabila ng vibration, moisture, pagbabago ng temperatura, alikabok, at madalas na pagpapanatili. Tinutugunan ng format na M12 ang mga kinakailangang ito gamit ang isang compact na pabilog na disenyo at may sinulid na mekanismo ng pagkakabit.
Para sa mga inhinyero ng automation, ang isa sa mga pangunahing bentahe nito ay ang kakayahang umangkop. Ang iba't ibang M12 coding configuration ay idinisenyo para sa iba't ibang electrical at communication function, na tumutulong na maiwasan ang mga hindi tugmang koneksyon. Ang connector ay maaaring isama sa mga sensor, actuator, control cabinet, field device, motor, Ethernet network, at iba pang pang-industriyang kagamitan.
Ang mga detalye ng produkto ng Reunion ay nagpapahiwatig na ang seryeng M12 nito ay idinisenyo ayon sa nauugnay na mga pamantayan ng DIN EN 61076-2-101/109/111 at maaaring makamit ang proteksyon ng IP67 kapag pinagsama. Kasama rin sa hanay ng produkto ang mga shielded at unshielded na configuration, na nagbibigay ng mga opsyon para sa mga application na may iba't ibang kinakailangan sa electromagnetic compatibility.
Para sa mga industriyal na gumagamit, ang kumbinasyong ito ng mga standardized na dimensyon, mga pagpipilian sa coding, proteksyon sa kapaligiran, at flexibility ng application ay maaaring gawing simple ang disenyo at pagpapanatili ng mga kable.
Ano ang Mga Pangunahing Detalye ng isang M12 Industrial Connector?
Ang pagpili ng connector batay lamang sa pisikal na laki nito ay maaaring magresulta sa hindi angkop na koneksyon. Ang mga electrical rating, coding, pin count, shielding, environmental protection, at termination method ay dapat isaalang-alang lahat bago bumili.
| Parameter | Karaniwang M12 Series Range / Feature | Pagsasaalang-alang ng Aplikasyon |
|---|---|---|
| Bilang ng Pin | 2–17 pin depende sa code | Pumili ayon sa mga kinakailangan sa kapangyarihan at signal |
| Kasalukuyang Rating | Tinatayang 0.5–16A depende sa code | Mahalaga para sa mga sensor, actuator, motor, at power circuit |
| Rating ng Boltahe | Tinatayang 30–630V depende sa configuration | Dapat tumugma sa operating boltahe ng kagamitan |
| Rating ng Proteksyon | IP67 kapag ipinares | Angkop para sa maraming maalikabok, basa, at washdown na kapaligiran |
| Contact Material | Tanso na may gintong kalupkop | Sinusuportahan ang matatag na pakikipag-ugnay sa kuryente at paglaban sa kaagnasan |
| Insulator | PA66 | Nagbibigay ng electrical insulation sa loob ng connector |
| Contact Resistance | ≤3mΩ para sa tinukoy na hanay | Ang mas mababang resistensya ay nakakatulong na mapanatili ang kahusayan ng kuryente |
| Saklaw ng Temperatura | -25°C hanggang +85°C | Suriin laban sa aktwal na kapaligiran sa pagpapatakbo |
| Panangga | Mga bersyon na may kalasag at walang kalasag | Maaaring maging mahalaga ang kalasag sa mga kapaligirang maingay sa kuryente |
| Pagsunod sa Kapaligiran | Mga materyales na sumusunod sa RoHS | Kapaki-pakinabang para sa mga proyektong may mga kinakailangan sa pagsunod sa kapaligiran |
Ang eksaktong rating ay palaging nakadepende sa napiling coding at configuration. Halimbawa, ang nai-publish na mga detalye ng gumawa ay naglilista ng mas mataas na kasalukuyang mga kakayahan para sa mga bersyon ng S-code at L-code kaysa sa ilang mga configuration na nakatuon sa signal. Samakatuwid, dapat piliin ang connector code kasama ng mga electrical requirement sa halip na ituring bilang pangalawang detalye.
Paano Naiiba ang M12 Coding Options?
Ang M12 coding ay isa sa pinakamahalagang salik kapag pumipili ng pang-industriyang konektor. Ang iba't ibang mga pagsasaayos ng keying ay inilaan para sa iba't ibang mga function ng elektrikal o komunikasyon.
- A-code:Karaniwang ginagamit para sa mga sensor, actuator, IO-Link device, at DC signal application. Ang mga pagsasaayos ay maaaring mula 2 hanggang 17 pin.
- B-code:Karaniwang nauugnay sa PROFIBUS, DeviceNet, at iba pang mga application ng fieldbus.
- C-code:Idinisenyo para sa mga AC power application at available sa maraming pin configuration.
- D-code:Ginagamit para sa mga pang-industriyang Ethernet application tulad ng 100 Mbps na mga koneksyon sa network.
- X-code:Idinisenyo para sa mas mataas na bilis ng mga aplikasyon ng Ethernet at karaniwang gumagamit ng 8-pin na configuration.
- S-code:Inilaan para sa mas mataas na kasalukuyang kapangyarihan ng AC at mga application na nauugnay sa servo.
- L-code:Idinisenyo para sa pamamahagi ng kuryente ng DC at mas mataas na kasalukuyang mga kinakailangan.
Nakakatulong ang coding system na bawasan ang posibilidad ng pagkonekta ng mga hindi tugmang circuit. Dapat kumpirmahin ng mga inhinyero ang connector code, pin arrangement, boltahe, kasalukuyang, at mating interface na tinukoy ng tagagawa ng kagamitan bago tapusin ang isang bahagi.
Saan Karaniwang Ginagamit ang M12 Industrial Connectors?
Ang compact form factor at proteksyon sa kapaligiran ng M12 connectors ay ginagawa silang angkop para sa maraming pang-industriya na mga punto ng koneksyon.
Automation ng Pabrika
Ang mga konektor ng M12 ay madalas na ginagamit upang ikonekta ang mga proximity sensor, photoelectric sensor, actuator, I/O module, at control device. Ang kanilang standardized na interface ay maaaring gawing simple ang machine wiring at maintenance.
Pang-industriya Ethernet
Maaaring gamitin ang mga configuration ng D-code at X-code para sa mga pang-industriyang koneksyon sa network. Sa mga automated na linya ng produksyon, ang mga maaasahang koneksyon sa Ethernet ay mahalaga para sa komunikasyon sa pagitan ng mga field device, controller, switch, at iba pang kagamitan sa network.
Robotics at Motion System
Maaaring ilantad ng mga robotic na kagamitan ang mga konektor sa vibration at paulit-ulit na paggalaw. Ang isang threaded coupling system ay nagbibigay ng mekanikal na koneksyon na idinisenyo upang labanan ang hindi sinasadyang pagluwag sa ilalim ng normal na mga kondisyon ng operating.
Mga Kagamitang Panlabas at Paghuhugas
Sa isang IP67 na rating kapag maayos na pinagsama, ang angkop na mga configuration ng M12 ay maaaring gamitin sa mga kapaligiran kung saan ang kagamitan ay maaaring makatagpo ng tubig, alikabok, o karaniwang proseso ng paglilinis. Nananatiling mahalaga ang wastong pag-install at pagbubuklod sa pagkamit ng tinukoy na antas ng proteksyon.
Pamamahagi ng kuryente
Ang mga opsyon ng S-code at L-code ay nagpapalawak sa platform ng M12 na lampas sa mga signal na mababa ang lakas. Depende sa napiling configuration, maaaring suportahan ng serye ang mas mataas na kasalukuyang AC o DC na mga koneksyon sa kuryente para sa mga kagamitang pang-industriya.
Paano Mo Dapat Piliin ang Tamang M12 Connector?
Makakatulong ang isang sistematikong proseso ng pagpili na maiwasan ang mga problema sa compatibility at hindi kinakailangang mga gastos sa pagpapalit. Bago mag-order, suriin ang mga sumusunod na kadahilanan:
- Kilalanin ang aplikasyon:Tukuyin kung ang koneksyon ay inilaan para sa mga sensor, komunikasyon ng data, kapangyarihan, motor, o halo-halong function.
- Kumpirmahin ang coding:Piliin ang A, B, C, D, X, S, L, o iba pang naaangkop na configuration batay sa interface ng kagamitan.
- Suriin ang mga kinakailangan sa pin:Tiyaking sapat ang bilang ng mga contact para sa lahat ng kinakailangang circuit ng kuryente at signal.
- I-verify ang mga rating ng kuryente:Ihambing ang boltahe at kasalukuyang rating ng connector sa aktwal na mga kinakailangan ng system.
- Suriin ang mga kondisyon sa kapaligiran:Isaalang-alang ang tubig, alikabok, kemikal, vibration, temperatura, at pagkakalantad sa labas.
- Tukuyin ang mga kinakailangan sa shielding:Maaaring isaalang-alang ang mga shielded na bersyon kung saan maaaring makaapekto ang electromagnetic interference sa integridad ng signal.
- Piliin ang pagwawakas:Depende sa istraktura ng kagamitan, ang mga opsyon ay maaaring kabilang ang solder, dip-solder, crimp, o flying-lead terminations.
- Kumpirmahin ang mga kinakailangan sa cable:Ang cable material, haba, flexibility, bending radius, at connector orientation ay dapat tumugma sa installation environment.
Para sa mga proyektong kinasasangkutan ng maraming uri ng connector, kapaki-pakinabang din na maghanda ng iskedyul ng koneksyon na nagpapakita ng device, connector code, pin count, electrical function, cable specification, at mating interface. Nagbibigay ito ng praktikal na sanggunian para sa mga procurement at production team.
Anong Mga Salik ng Kalidad ang Dapat Suriin ng Mga Mamimili?
Ang kalidad ng pang-industriya na konektor ay malapit na nauugnay sa pangmatagalang katatagan ng koneksyon. Ang isang produkto ay maaaring magkamukha sa labas habang may mga makabuluhang pagkakaiba sa mga contact materials, plating, sealing, consistency ng assembly, at electrical inspection.
Ang Reunion ay nagsasaad na ang M12 series nito ay gumagamit ng mga tansong kontak na may gintong plating, PA66 insulators, at isang nakasaad na contact resistance na hindi hihigit sa 3mΩ. Inilalarawan din ng manufacturer ang 100% electrical testing para sa bawat unit at batch-level na IP67 immersion verification. Ang na-publish na impormasyon ng kalidad nito ay higit pang naglilista ng ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, at pagsunod sa RoHS sa loob ng kalidad at balangkas ng pagsunod nito.
Para sa mga procurement team, partikular na kapaki-pakinabang ang mga sumusunod na checkpoint sa kalidad:
- Mga pagtutukoy ng materyal at kalupkop
- Makipag-ugnay sa paglaban at pagganap ng pagkakabukod
- Pag-verify ng proteksyon ng IP
- Mga kinakailangan sa mechanical mating-cycle
- Pagprotekta sa pagganap kung saan naaangkop
- Mga pamamaraan ng pagsubok sa elektrikal
- Batch traceability at dokumentasyon ng inspeksyon
- Consistency ng cable assembly at pagwawakas
Ang mga salik na ito ay nagbibigay ng mas kumpletong batayan para sa pagsusuri ng isang pang-industriyang connector kaysa sa presyo ng yunit lamang. Para sa mga proyekto ng OEM at dami, ang suporta sa engineering, kakayahan sa pag-customize, kakayahang masubaybayan ng produksyon, at pagkakapare-pareho ng paghahatid ay maaari ding makaimpluwensya sa kabuuang halaga ng pagkuha.
Mga Madalas Itanong Tungkol sa M12 Industrial Connectors
Ano ang M12 series industrial connector?
Ang isang M12 series industrial connector ay isang compact circular connector na may nominal na 12 mm na sinulid na interface. Ito ay malawakang ginagamit para sa mga pang-industriyang sensor, actuator, kagamitan sa automation, mga network ng komunikasyon, at mga koneksyon sa kuryente. Ang magkakaibang coding at pin configuration ay nagbibigay-daan sa parehong pangkalahatang connector platform na maghatid ng iba't ibang application.
Ang M12 connector ba ay hindi tinatablan ng tubig?
Ang mga angkop na configuration ng M12 ay maaaring makamit ang proteksyon ng IP67 kapag maayos na pinagsama. Nangangahulugan ito na ang tinukoy na produkto ay maaaring magbigay ng proteksyon laban sa pagpasok ng alikabok at pansamantalang paglulubog sa tubig sa ilalim ng tinukoy na mga kondisyon ng pagsubok. Ang aktwal na pagganap ay depende sa tamang pagsasama, mga bahagi ng sealing, pag-install, at configuration ng produkto.
Ano ang pagkakaiba sa pagitan ng A-code at D-code M12 connectors?
Ang mga konektor ng A-code M12 ay karaniwang ginagamit para sa mga sensor, actuator, IO-Link, at pangkalahatang signal o mga aplikasyon ng DC, habang ang mga bersyon ng D-code ay pangunahing idinisenyo para sa mga pang-industriyang Ethernet application. Pinipigilan ng coding ang maling uri ng connector mula sa hindi sinasadyang pagsasama.
Maaari bang magdala ng parehong kapangyarihan at data ang mga konektor ng M12?
Oo, depende sa pagsasaayos. Ang ilang partikular na A-code arrangement ay maaaring pagsamahin ang power at signal functions, habang ang mga application na nangangailangan ng mas mataas na power at hiwalay na data communication ay maaaring gumamit ng iba't ibang M12 code para sa kani-kanilang mga circuit.
Paano ko pipiliin ang tamang M12 connector para sa aking makina?
Magsimula sa interface ng device at tukuyin ang kinakailangang coding, bilang ng pin, boltahe, kasalukuyang, protocol ng komunikasyon, shielding, rating ng proteksyon, uri ng cable, at paraan ng pagwawakas. Kung ang connector ay isang kapalit na bahagi, inirerekumenda din ang pagtutugma sa orihinal na numero ng bahagi o pagguhit ng kagamitan.
Konklusyon
Ang M12 series industrial connector ay nagbibigay ng standardized at adaptable na solusyon sa koneksyon para sa mga modernong automation system. Ang hanay ng mga opsyon sa coding, mga configuration ng pin, mga rating ng kuryente, mga pagpipilian sa shielding, at proteksyon ng IP67 ay nagbibigay-daan dito na suportahan ang lahat mula sa mga sensor at IO-Link na device hanggang sa pang-industriya na Ethernet at mga aplikasyon ng mas mataas na kasalukuyang kapangyarihan. Para sa mga OEM, system integrator, at industrial equipment manufacturer, ang pagpili ng connector ayon sa kumpletong detalye ng elektrikal at kapaligiran ay mahalaga para sa maaasahang pagganap sa field. Kung kailangan mo ng tulong sa pagpili ng angkop na configuration, customized na cable assembly, o volume solution para sa iyong application,makipag-ugnayan sa aminpara talakayin ang iyong mga kinakailangan sa engineering at production team ng Reunion.
