Pagpupulong ng Medical Cable

APLIKANTE ng produkto

Endoscopy:

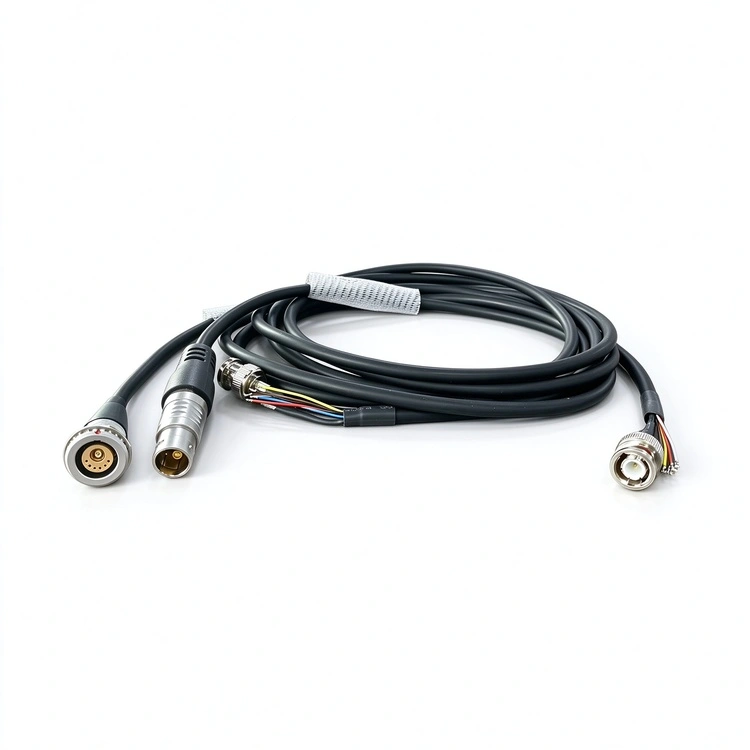

Ang Medical Endoscope Cable Assembly ay ang dalubhasang interconnect solution ng Reunion para sa endoscopic imaging at surgical instrumentation, na idinisenyo upang matugunan ang mahigpit na mga kinakailangan ng minimally invasive na mga pamamaraan. Pinagsasama ng cable assembly na ito ang mga ultra-flexible, high-cycle na conductor na may mga medikal na grade connector at overmolding upang lumikha ng maaasahan, matibay na interface sa pagitan ng endoscope camera head at ng image processing system.

Ang cable construction ay nagsasama ng mga high-strand-count conductor na may precision impedance control para mapanatili ang integridad ng signal para sa high-definition na pagpapadala ng video (4K at higit pa), habang ang panlabas na jacket ay gawa mula sa biocompatible, sterilizable na materyales. Nagtatampok ang assembly ng pinagsama-samang strain relief at bend-limiting elements upang protektahan ang maselang panloob na istruktura ng cable sa panahon ng paulit-ulit na paghawak at mga ikot ng isterilisasyon.

Mga Patlang ng Pangunahing Aplikasyon

GI Endoscopy – Gastroscope, colonoscope, at duodenoscope.

Arthroscopy – Pinagsamang visualization para sa orthopedic surgeries.

Laparoscopy – Mga diagnostic at surgical procedure sa tiyan at pelvic.

ENT Endoscopy – Sinus at laryngeal visualization.

Urology – Cystoscopy at ureteroscopy.

Neuroendoscopy – Paggunita ng utak at ventricular.

Veterinary Endoscopy – Diagnostic at surgical endoscopy sa animal medicine.

Radio frequency plasma surgery system:

Pinatataas namin ang espasyo sa pagitan ng mga pin na may mataas na boltahe at mga pin na may mababang boltahe, nagdaragdag ng mga partisyon, at pinaghihiwalay namin ang mga pin na may mataas na boltahe mula sa mga pin na may mababang boltahe na may mga partisyon upang matugunan ang kinakailangan ng customer na 2000V mataas na boltahe.

Isinasaalang-alang ang kabuuang halaga ng mga consumable, gumagamit kami ng mga plastic connector. Ang socket shell ay gawa sa high-maintenance PSU, ang insulator ay gawa sa PEEK, ang socket hole ay gawa sa 12u gold-beam copper plating, na nakakatugon sa pangangailangan ng customer ng 10,000-cycle na habang-buhay para sa buong makina. Ang plug ay gawa sa mga normal na materyales, at ang mga pin ay nilagyan ng 1u na kapal ng ginto. Ang gastos ay sapat na mababa upang matugunan ang isang beses na kinakailangan sa paggamit.

Mga Patlang ng Pangunahing Aplikasyon

Arrhythmia, Tumor, Gynecology at Obstetrics

Disposable Medical Cable Assembly：

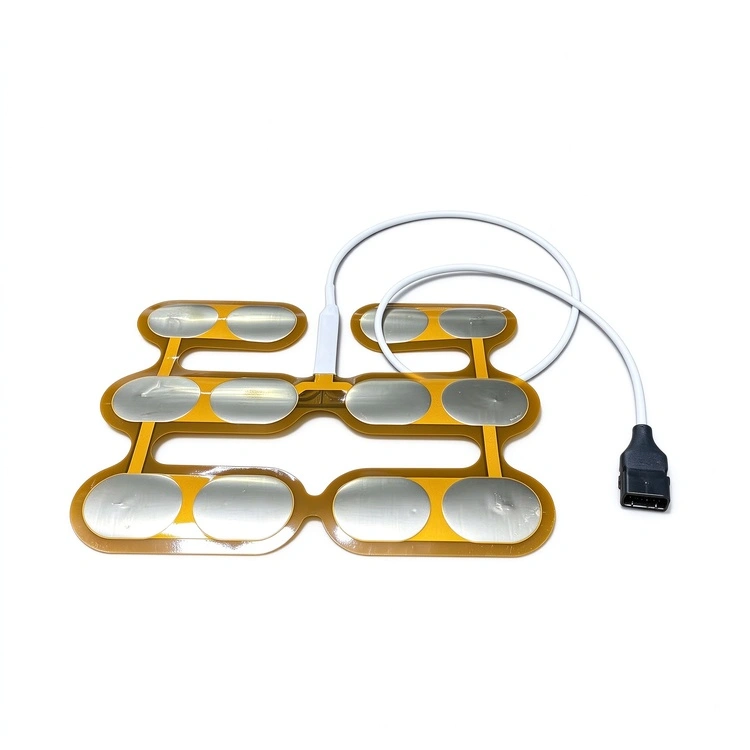

Sa pang-isahang gamit na mga medikal na device, ang disposable medical cable assembly ay hindi isang commodity — isa itong kritikal na interface ng kaligtasan ng pasyente. Ang Reunion ay hindi lang gumagawa ng mga connector. Nakatuon din kami sa disenyo at paggawa ng disposable medical cable assembly— na ginawa para sa single-use ECG, SpO₂, Radiofrequency ablation surgery, at pagsubaybay sa pasyente, na may validated na biocompatibility at 100% electrical testing bawat unit.

Mga Patlang ng Pangunahing Aplikasyon

Otolaryngology - Surgery sa Ulo at Leeg, Sports Medicine + Joint Surgery, Orthopedics + Spine Surgery, Maxillofacial Surgery

Mga Sertipikasyon at Pagtitiyak ng Kalidad

Mga Madalas Itanong (FAQ)

Paano tinitiyak ng Reunion ang integridad ng signal ng video ng 4K sa mga flexible cable assemblies?

Ang 4K na paghahatid ng video ay nangangailangan ng tumpak na kontrol ng impedance at shielding. Nakamit ito ng Reunion sa pamamagitan ng:

Kinokontrol na impedance – Pinapanatili namin ang 75Ω (single-ended) o 100Ω (differential) impedance sa pamamagitan ng maingat na conductor geometry at dielectric na pagpili.

Multi-layer shielding – Foil + braid shielding ay nagbibigay ng >95% coverage para maiwasan ang pagkasira ng signal mula sa EMI.

Differential-pair construction – Para sa mga 4K na signal na nangangailangan ng differential transmission, gumagamit kami ng twisted-pair na construction na may kontroladong pagtutugma ng haba.

100% TDR testing – Ang bawat assembly ay sinusuri para sa impedance consistency at signal integrity.

Ang aming mga cable assemblies ay idinisenyo upang matugunan ang HD at 4K na mga kinakailangan sa signal na tinukoy ng mga OEM ng medical camera system.

Ano ang karaniwang lead time para sa isang custom na Medical cable assembly, at anong minimum na order ang nalalapat?

Mga sample ng prototype – 10-15 araw (1-10 assemblies).

Pilot production – 17-20 araw (50-100 assemblies).

Mga production order – 25-30 na linggo (100+ assemblies).

Ang minimum na order para sa mga custom na cable assemblies ay karaniwang 10 piraso para sa mga karaniwang construction (karaniwang materyal ng jacket, karaniwang connector). Para sa mga kumplikadong assemblies na may custom na connector tooling o mga espesyal na materyales, ang minimum na order ay maaaring mas mataas; inirerekumenda namin na talakayin ang iyong mga kinakailangan sa aming engineering team para ma-optimize ang gastos at oras ng pag-lead.
