Buod ng Artikulo:AngS Series Metal Push-pull Connectorpinagsasama ang compact construction, secure na push-pull locking, full EMC shielding, at flexible contact configuration para sa equipment kung saan mahalaga ang pagiging maaasahan ng koneksyon at limitadong espasyo sa pag-install. Binuo ngReunion, ang serye ay idinisenyo para sa mga kagamitang medikal, mga instrumento sa pagsubok at pagsukat, teknolohiyang naisusuot, at mga portable na electronic system. Sa mga laki ng shell na 0–2, maramihang mga opsyon sa pakikipag-ugnayan, higit sa 5,000 mating cycle, at isang hanay ng temperatura pababa sa -45°C, nagbibigay ito ng praktikal na balanse sa pagitan ng miniaturization, durability, at electrical performance.
Talaan ng mga Nilalaman
- Ano ang S Series Metal Push-pull Connector?
- Ano ang Mga Pangunahing Kalamangan ng S Series?
- Ano ang Mga Pangunahing Teknikal na Detalye?
- Saan Ginagamit ang S Series Metal Push-pull Connector?
- Paano Dapat Piliin ng mga Inhinyero ang Tamang Konektor?
- Paano Mako-customize ang S Series?
- Paano Kinokontrol ng Reunion ang Kalidad ng Produkto?
- Mga Madalas Itanong
Ano ang S Series Metal Push-pull Connector?

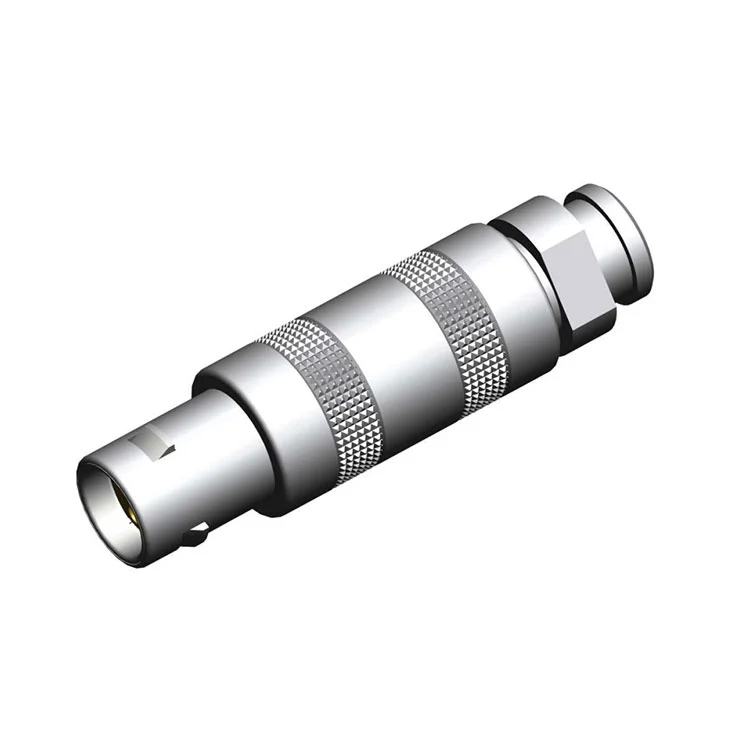

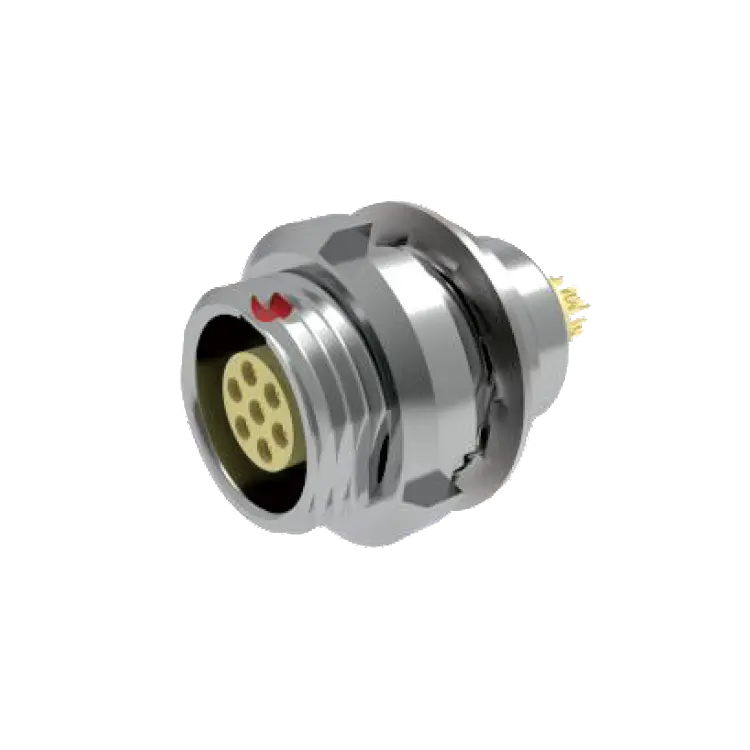

AngS Series Metal Push-pull Connectoray isang compact circular connector na binuo para sa mga application na nangangailangan ng maaasahang mga de-koryenteng koneksyon sa mga limitadong espasyo sa pag-install. Hindi tulad ng mga conventional threaded connectors, ang push-pull self-latching na mekanismo nito ay nagbibigay-daan sa mabilis na pag-asawa at pag-unmating habang nagbibigay ng tactile at naririnig na feedback kapag maayos ang koneksyon.
Ipinoposisyon ng Reunion ang S Series para sa portable at space-constrained equipment kung saan ang laki ng connector, mechanical reliability, shielding, at kadalian ng operasyon ay lahat ay nakakaimpluwensya sa disenyo ng system. Ang metal construction nito ay nagbibigay ng mechanical strength at 360-degree electromagnetic shielding, habang ang slim profile nito ay nakakatulong na mabawasan ang protrusion mula sa equipment panel.
Available ang serye sa maraming laki ng shell at mga configuration ng contact. Depende sa pagsasaayos, maaaring piliin ng mga inhinyero ang panghinang o pagwawakas ng PCB upang tumugma sa iba't ibang mga kinakailangan sa pagpupulong. Ang kakayahang umangkop na ito ay ginagawang angkop ang connector para sa parehong mga compact na prototype at propesyonal na kagamitan na ginawa ng volume.
Ano ang Mga Pangunahing Kalamangan ng S Series?
Ang pagpili ng connector ay bihirang batay sa iisang detalye. Para sa portable electronics at propesyonal na kagamitan, karaniwang kailangan ng mga designer na balansehin ang espasyo sa pag-install, seguridad ng koneksyon, integridad ng signal, tibay, at mga kinakailangan sa pagmamanupaktura. Tinutugunan ng S Series ang mga salik na ito sa pamamagitan ng ilang feature ng disenyo.
Compact at Magaang Konstruksyon
Binabawasan ng low-profile na disenyo ang dami ng connector housing na lumalampas sa mounting surface. Ito ay partikular na mahalaga sa mga handheld na instrumento at compact chassis kung saan mahalaga ang bawat milimetro ng espasyo ng panel.
Mabilis na Push-pull Locking
Sinusuportahan ng self-latching mechanism ang mabilis na one-handed operation. Ang isang naririnig na pag-click at tactile na feedback ay tumutulong sa mga operator na matukoy ang matagumpay na pakikipag-ugnayan, na lalong kapaki-pakinabang kapag ang mga connector ay dapat na naka-install sa mga nakakulong o nakikitang pinaghihigpitang posisyon.
360-Degree na EMC Shielding
Ang all-metal housing ay nagbibigay ng tuluy-tuloy na electromagnetic shielding sa paligid ng interface ng koneksyon. Ang na-publish na mga detalye ay nagpapahiwatig ng higit sa 60 dB attenuation sa 100 MHz, na ginagawang angkop ang serye para sa kagamitan kung saan ang electromagnetic interference ay maaaring makaapekto sa mga sensitibong signal.
Mataas na Mating Durability
Ang S Series ay idinisenyo para sa paulit-ulit na koneksyon at pagdiskonekta, na may na-rate na tibay ng higit sa 5,000 na mga ikot ng pagsasama. Mahalaga ito para sa mga kagamitan sa pagsubok, mga medikal na instrumento, at mga portable na sistema na madalas na sineserbisyuhan o muling na-configure.
- Pag-install ng low-profile panel
- Push-pull self-latching na operasyon
- Metal housing para sa electromagnetic shielding
- Maramihang laki ng shell at mga configuration ng contact
- Higit sa 5,000 mating cycle
- Mga opsyon sa operating temperatura mula -45°C hanggang +125°C
Ano ang Mga Pangunahing Teknikal na Detalye?
Ang pag-unawa sa mga detalye ng elektrikal at mekanikal ay mahalaga bago isama ang isang circular connector sa isang bagong produkto. Ang mga sumusunod na detalye ay nagbubuod sa na-publish na configuration ng S Series.
| Parameter | Pagtutukoy ng Serye ng S |
|---|---|
| Materyal ng Shell | Tanso, pamantayan |
| Mga Sukat ng Shell | 0, 1, at 2 |
| Mga Opsyon sa Pakikipag-ugnayan | 2 hanggang 6 na pin sa isinangguni na pagsasaayos; maaaring available ang mga opsyon na mas mataas ang density |
| Kasalukuyang Rating | 5A hanggang 15A bawat contact, depende sa contact gauge |
| Rating ng Boltahe | 200V hanggang 500V AC/DC |
| Mga Siklo ng Pag-aasawa | Higit sa 5,000 mga operasyon |
| Saklaw ng Temperatura | -45°C hanggang +125°C |
| EMI Shielding | 360° metal shielding; >60 dB attenuation sa 100 MHz |
| Proteksyon sa Ingress | Pamantayan ng IP50 |
| Paglaban sa Pag-spray ng Asin | Higit sa 72 oras |
| Contact Resistance | ≤5 mΩ inisyal |
| Paglaban sa pagkakabukod | ≥5000 MΩ sa 500 VDC |
Ang mga aktwal na rating ay dapat palaging ma-verify laban sa partikular na configuration ng connector, laki ng contact, paraan ng pagwawakas, at nilalayong kundisyon sa pagpapatakbo bago ang huling kwalipikasyon ng produkto.
Saan Ginagamit ang S Series Metal Push-pull Connector?
Ang kumbinasyon ng mga compact na dimensyon, mabilis na pag-lock, shielding, at mekanikal na tibay ay ginagawang angkop ang S Series para sa mga kagamitan na nangangailangan ng madalas na koneksyon habang pinapanatili ang isang maliit na pangkalahatang footprint.
Kagamitang Medikal at Diagnostic
Maaaring makinabang ang mga portable na ultrasound system, monitor ng pasyente, pulse oximeter, electrosurgical equipment, at diagnostic instruments mula sa mga compact connector na nananatiling secure sa panahon ng paggalaw at pagseserbisyo ng equipment. Ang pagiging maaasahan ng connector ay partikular na mahalaga kapag ang mga de-koryenteng signal ay dapat manatiling stable sa paulit-ulit na paggamit.
Kagamitan sa Pagsubok at Pagsukat
Ang mga handheld oscilloscope, multimeter, logic analyzer, calibration equipment, at environmental test instrument ay kadalasang nangangailangan ng mga compact na panlabas na interface. Ang mekanismo ng push-pull ay maaaring gawing simple ang mga madalas na pagbabago sa koneksyon habang ang metal shell ay tumutulong na protektahan ang mga sensitibong signal mula sa electromagnetic interference.
Naisusuot at Portable na Teknolohiya
Ang mga pang-industriya na exoskeleton, mga naisusuot na sistema ng pagsubaybay, kagamitan na naka-mount sa ulo, at iba pang portable na electronics ay maaaring harapin ang mahigpit na espasyo at mga hadlang sa timbang. Ang isang slim circular connector ay nagbibigay sa mga designer ng isa pang opsyon kapag hindi angkop ang mga conventional mas malalaking interface.
Propesyonal na Kagamitang Audio-Visual
Ang mga portable recorder, broadcast camera, wireless transmitter, at kaugnay na propesyonal na kagamitan ay maaaring mangailangan ng mga connector na makatiis sa paulit-ulit na paghawak. Ang interface ng mabilis na pag-lock ay maaaring mapabuti ang kakayahang magamit ng field nang hindi umaasa sa isang mahabang proseso ng sinulid na pagsasama.
Paano Dapat Piliin ng mga Inhinyero ang Tamang Konektor?
Ang pagpili ng connector ay dapat magsimula sa aktwal na elektrikal, mekanikal, kapaligiran, at mga kinakailangan sa pag-install ng kagamitan sa halip na piliin lamang ang pinakamaliit na magagamit na modelo.
- Tukuyin ang kinakailangan sa pakikipag-ugnayan:Tukuyin ang bilang ng mga power at signal circuit na kailangan at mag-iwan ng sapat na puwang para sa mga pagbabago sa disenyo sa hinaharap.
- Suriin ang mga rating ng kuryente:Ihambing ang operating boltahe at kasalukuyang sa mga na-rate na halaga ng connector, isinasaalang-alang ang contact gauge at temperatura.
- Suriin ang magagamit na espasyo:Kumpirmahin ang laki ng shell, panel cutout, connector depth, cable routing, at clearance sa paligid ng mating interface.
- Isaalang-alang ang dalas ng pagsasama:Para sa mga kagamitang madalas na sineserbisyuhan, unahin ang mga konektor na idinisenyo para sa paulit-ulit na mga ikot ng pagsasama.
- Suriin ang mga kondisyon sa kapaligiran:Ang temperatura, vibration, shock, humidity, corrosion, at electromagnetic interference ay maaaring makaimpluwensya sa pagpili ng connector.
- Tukuyin ang paraan ng pagwawakas:Magpasya kung ang pagwawakas ng solder, PCB, o cable assembly ay pinakamahusay na tumutugma sa proseso ng pagmamanupaktura.
Para sa mga proyekto ng OEM, kapaki-pakinabang din na suriin ang connector kasama ang cable assembly, backshell, strain relief, panel structure, at wiring scheme. Binabawasan ng diskarteng ito ang mga isyu sa pagsasama sa mga susunod na yugto ng produksyon.
Paano Mako-customize ang S Series?
Ang iba't ibang platform ng kagamitan ay madalas na nangangailangan ng iba't ibang mga configuration ng connector. Nagbibigay ang Reunion ng mga opsyon sa pag-customize na nagbibigay-daan sa S Series na maiangkop sa mga partikular na kinakailangan sa mekanikal at cable assembly.
| Lugar ng Pag-customize | Mga Magagamit na Opsyon |
|---|---|
| Shell Finish / Kulay | Pilak, itim, o mga napiling kulay ng RAL |
| Contact Plating | Mga pagpipilian sa ginto, pilak, o lata |
| Cable Gauge | 32AWG hanggang 20AWG |
| Mga Materyales ng Jacket | PVC, PUR, silicone, o PTFE |
| Pagmamarka ng Laser | Logo, numero ng bahagi, barcode, o iba pang pagkakakilanlan |
| Packaging | Mga anti-static na tubo, tape-and-reel, at custom na label |
Ang mga custom na cable assemblies ay maaari ding ibigay ng mga piling haba, gauge, shielding configuration, at overmolded strain-relief boots. Maaari nitong pasimplehin ang pagkuha sa pamamagitan ng pagpayag sa isang OEM na kumuha ng connector at ready-to-install na cable assembly bilang isang pinagsama-samang bahagi.
Paano Kinokontrol ng Reunion ang Kalidad ng Produkto?
Para sa mga propesyonal na konektor, ang pare-parehong pagmamanupaktura ay kasinghalaga ng pangunahing disenyo ng produkto. Sinasabi ng Reunion na ang proseso ng produksyon nito ay sumasaklaw sa precision machining, surface treatment, contact stamping at plating, insert molding, assembly, electrical testing, mechanical testing, at packaging.
Ang mga kritikal na sukat ng produksyon ay kinokontrol sa pamamagitan ng precision machining at pagsubaybay sa proseso. Ang mga natapos na produkto ay sumasailalim sa electrical at mechanical inspection, kabilang ang contact resistance, insulation resistance, dielectric withstand, continuity, mating force, at visual checks.
Ayon sa impormasyon ng produkto, kasama sa sistema ng kalidad ng Reunion ang ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL Recognized status, at pagsunod sa RoHS. Ang kumpanya ay nagsasaad din na ang S Series connectors ay tumatanggap ng 100% electrical at mechanical testing bago ipadala.
Para sa mga mamimili ng OEM, ang kumbinasyong ito ng kontrol sa pagmamanupaktura, pagsubok, traceability, at suporta sa pagpapasadya ay maaaring maging mahalaga kapag direktang nakakaapekto ang pagganap ng connector sa pagiging maaasahan ng tapos na produkto.
Mga Madalas Itanong
Ano ang pinagkaiba ng S Series sa isang conventional threaded connector?
Ang pangunahing pagkakaiba ay ang push-pull self-latching na mekanismo. Nagbibigay-daan ito sa operator na mag-mate at ma-release nang mabilis ang connector nang hindi umiikot ang coupling nut, na ginagawa itong partikular na maginhawa para sa mga portable na kagamitan, mga blind-mating na sitwasyon, at mga application na nangangailangan ng madalas na pagbabago ng koneksyon.
Ilang mga ikot ng pagsasama ang maaaring suportahan ng S Series?
Ang nai-publish na detalye ay nagpapahiwatig ng higit sa 5,000 pagpapatakbo ng pagsasama. Ang aktwal na buhay ng serbisyo ay maaaring depende sa configuration ng connector, operating environment, mga kondisyon ng pagsasama, at mga kasanayan sa pagpapanatili.
Angkop ba ang S Series para sa mga kagamitang medikal?
Oo. Ang serye ay nakaposisyon para sa medikal na diagnostic at mga kagamitan sa paggamot, at sinabi ng Reunion na ang sistema ng kalidad nito ay may kasamang ISO 13485:2016. Gayunpaman, ang kumpletong tapos na medikal na aparato ay nananatiling responsable para sa sarili nitong naaangkop na mga kinakailangan sa regulasyon at kaligtasan.
Maaari bang magbigay ang Reunion ng mga customized na cable assemblies?
Oo. Maaaring i-customize ang mga cable assemblies ayon sa uri ng cable, gauge, haba, shielding, jacketing material, at strain-relief na disenyo. Kasama sa mga opsyon ang PVC, PUR, silicone, at PTFE na mga materyales sa cable, na may mga gauge mula 32AWG hanggang 20AWG.
Anong hanay ng temperatura ang magagamit?
Ang nai-publish na standard range ay -45°C hanggang +125°C. Dapat kumpirmahin ng mga inhinyero ang rating ng temperatura ng eksaktong connector, configuration ng contact, cable, at assembly bago ito gamitin sa mga application na may matinding temperatura.
Maaari bang ipasadya ang connector gamit ang logo ng kumpanya o numero ng bahagi?
Oo. Inililista ng Reunion ang laser engraving bilang opsyon sa pag-customize, na nagpapahintulot sa mga customer na markahan ang shell ng isang logo, numero ng bahagi, barcode, o iba pang impormasyon ng pagkakakilanlan.
Konklusyon
Ang S Series Metal Push-pull Connector ay idinisenyo para sa mga inhinyero na nangangailangan ng compact, secure, at matibay na solusyon sa koneksyon nang hindi isinasakripisyo ang shielding o serviceability. Ang push-pull locking mechanism, metal construction, multiple shell sizes, flexible termination option, at higit sa 5,000 mating cycle ay ginagawa itong angkop sa mga kagamitang medikal, mga instrumento sa pagsubok, portable electronics, wearable system, at mga propesyonal na audio-visual na application. Kung gumagawa ka ng bagong produkto o naghahanap ng maaasahang kapalit na connector, bisitahin ang pahina ng produkto ng S Series ng Reunion upang suriin ang available na configuration at mga opsyon sa pakikipag-ugnayan. Para sa mga customized na detalye, mga cable assemblies, mga kinakailangan ng OEM, o dami ng pagbili,makipag-ugnayan sa aminupang talakayin ang iyong aplikasyon sa Reunion engineering team at humiling ng angkop na solusyon.
