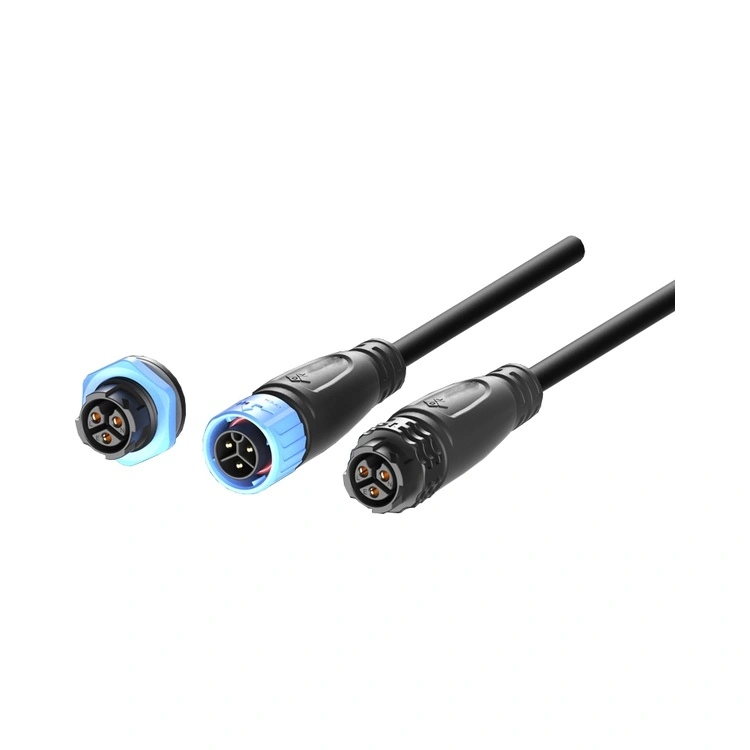

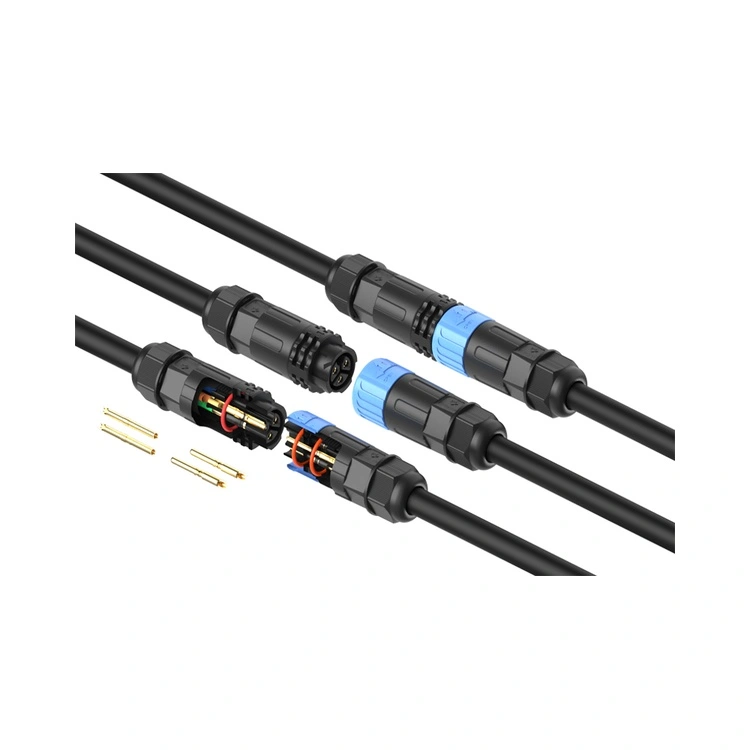

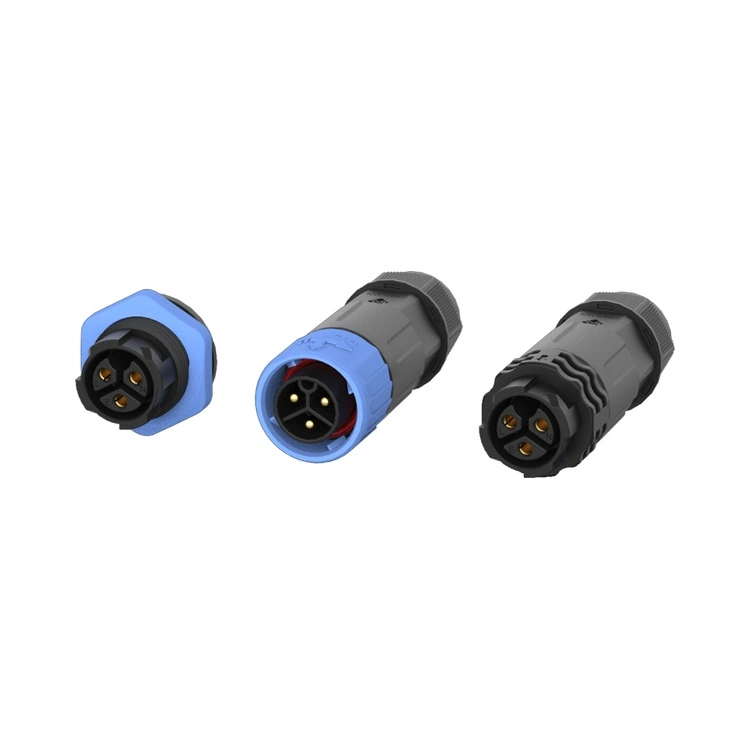

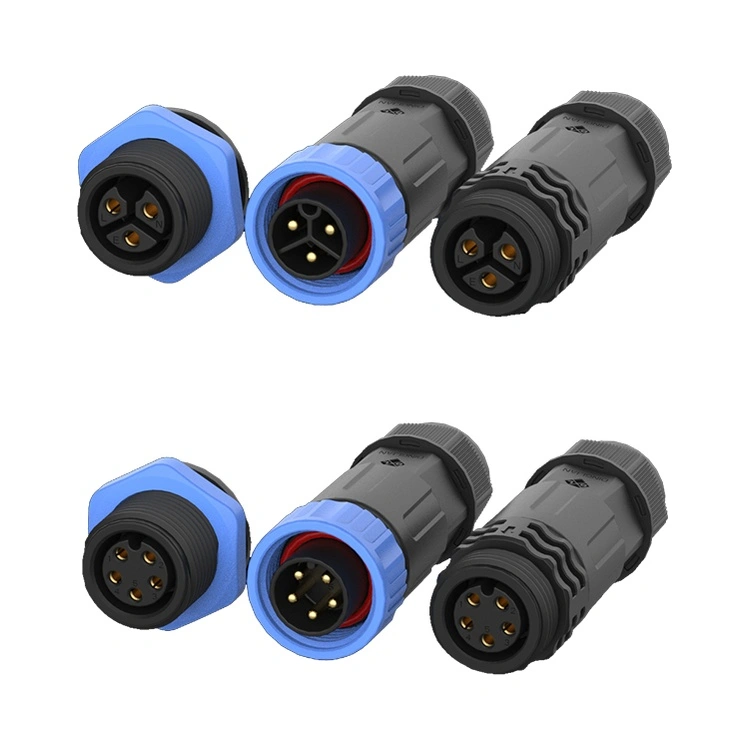

Ang panlabas na shell ay gawa sa high-performance na thermoplastic na materyal at may sunog na rating na UL 94-V0. Lumalaban sa salt spray corrosion, matutugunan nito ang hindi tinatablan ng tubig na mga kinakailangan ng panlabas na LED display at LED lighting equipment, pati na rin ang malupit na kondisyon sa pagtatrabaho tulad ng acid erosion resistance ng mga pang-industriyang LED display

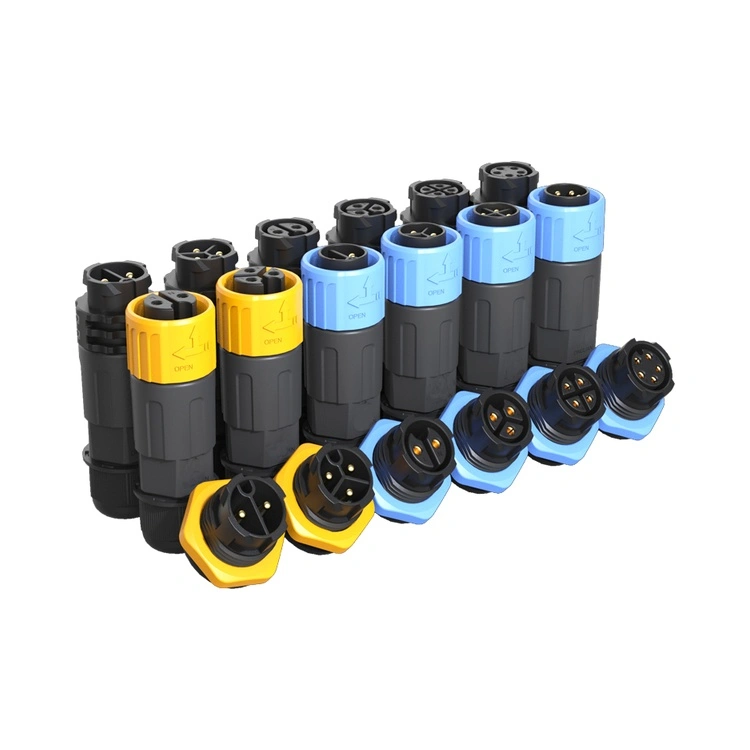

Ito ay naka-install gamit ang isang single-hole na paraan, na kung saan ay matatag at walang kamali-mali. Nagtatampok ito ng sinulid na locking structure at maaaring mapanatili ang matatag na koneksyon kahit na sa isang vibrating na kapaligiran. Available ang 2, 3, 4, 5, 6, 7, 8, 9 pin para sa pagpili, at sinusuportahan ang pag-customize.
| Parameter | Reunion M20 Delivered Value | Bakit Ito Mahalaga sa Practice |
| Contact Resistance (paunang) | ≤3.0mΩ | Mas mababa sa average ng industriya , binabawasan ang I²R heat generation |
| Mating cycle na may Stable Sealing | ≥500 cycle (na-verify, hindi lang na-rate) | Ang aming mga batch test record ay nagpapakita ng sealing integrity na pinananatili sa pamamagitan ng 500 cycle – kritikal para sa maintenance-heavy equipment. |
| IP67 hindi tinatagusan ng tubig | Bawat batch: 1m depth × 30min immersion | Maaaring magbigay ng mga ulat sa pagsubok.. |
| Paglaban sa Panginginig ng boses | 10-500Hz, 2g (IEC 60068-2-6) | Ginagaya ang tunay na pagpapatakbo ng motor at bomba - naipasa nang walang mga transient na disconnection. |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 9-pin |
| Rating ng Boltahe | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Kasalukuyang Rating | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Seksyon ng Kawad (mm²) | 0.75–2.5 | 0.75–2.5 | 0.5–2.0 | 0.5–2.0 | 0.25–0.75 | 0.25–0.5 | 0.25–0.5 | 0.25–2.5 |
1)Insulator Material: Mataas na temperatura na thermoplastic (UL 94 V-0, )
2)Contact Base Material: Brass (CuZn39Pb3) na may gold plating – salt spray test ≥48hr
3) Sealing Material: Silicone O-ring
4) Temperatura sa Pagpapatakbo: -40°C ~ +105°C
5)Flammability at Compliance: UL 94 V-0, RoHS, REACH SVHC hindi natukoy
6) Mga Opsyon sa Pagwawakas: Solder cup, dip-solder (PCB mount)
| Paghahambing na Dimensyon | Reunion M20 Series | Premium European M20 Brand | Murang Gastos na Walang tatak na M20 |
| Presyo ng Yunit (MOQ 100 pcs) | Competitive, volume-tiered | 3.5× – 4× mas mataas | Ibaba sa unahan |
| Na-verify na Tuloy-tuloy na Kasalukuyan | 20A (bawat pin, nakadokumento) | Karaniwang 25A (fine-print derating) | Napalaki, walang test evidence |
| IP67 hindi tinatagusan ng tubig | 100% ng mga batch ng produksyon | Batch-test (ngunit hindi bawat batch na nakadokumento) | Wala o maling claim |
| Electrical Testing (Hi-pot at IR) | 100% bawat unit – naka-log ang data ng pagsubok | Batay sa sample (AQL 1.0) | Random o nilaktawan |
| Ganap na Traceability (Resin→Finished Connector) | Sinusubaybayan ng ERP, maaaring makuha sa loob ng 24 na oras | Oo, ngunit mas mabagal na tugon | wala |
| Lead Time (Standard Quty) | 15–17 araw ng trabaho | 6–10 linggo | Hindi mahuhulaan (2–20 linggo) |
| Customization MOQ (haba ng cable, kulay, pagmamarka) | 100 pcs – flexible | 500+ pcs, mataas ang engineering fee | Hindi inaalok o walang kontrol sa kalidad |
| Mga Sertipikasyon | ISO 9001, 14001, 13485 | Karaniwan ISO 9001 lamang | Karaniwan wala |
Upang makamit ang na-rate na IP67/IP68 sealing sa aktwal na pag-install ng field, sundin ang mga na-verify na pamamaraang ito:
| Hakbang | Aksyon | Kritikal na Halaga / Checkpoint |
| 1 | Higpitan ng kamay ang coupling nut hanggang ang O-ring ay madikit sa ibabaw ng panel. | Nakumpirma ang visual contact. |
| 2 | Ilapat ang huling torque gamit ang naka-calibrate na wrench. | 1.0 – 1.2 Nm (HUWAG lalampas sa 1.5 Nm – ang sobrang torque ay nakakasira ng O-ring at nagpapataas ng puwersa ng pagpapasok). |
| 3 | I-verify ang cable bend radius sa pagpasok. | ≥ 5x cable outer diameter – acute bends pull contacts and compromise rear seal. |
| 4 | Oryentasyon sa labas | Cable exit pababa – pinipigilan ang water pooling sa coupling nut interface. |
| 5 | Dalas ng inspeksyon ng O-ring | Taun-taon para sa pang-araw-araw na washdown / mga kapaligiran sa pagproseso ng pagkain; bawat 2-3 taon para sa karaniwang panloob/panlabas na pang-industriya na paggamit. |
| Sertipikasyon / Protokol | Saklaw at Katibayan na Ibinigay sa Bawat Order |
| ISO 9001:2015 | Buong QMS – disenyo, produksyon, after-sales. Available ang mga ulat ng audit sa NDA. |
| ISO 14001:2015 | Pamamahala sa kapaligiran – pagbawas ng basura at pagsunod sa RoHS/REACH na dokumentado. |
| ISO 13485:2016 | Naaangkop para sa mga medikal na kagamitan (diagnostic/monitoring) – mahigpit na kontrol sa pagbabago at traceability. |
| Pagkilala sa UL | Kaligtasan sa antas ng bahagi para sa North America - marka ng UL sa bawat pabahay. |
Torque: 1.0 – 1.2 Nm (panghuling paghigpit pagkatapos ng hand-seating).
Mas mababa sa 0.8Nm: Ang O-ring compression ay hindi sapat - IP67 ay bumaba sa IP54 (dust-protected ngunit hindi watertight). Nakita namin ang pagpasok ng tubig sa loob ng 2 oras sa lalim na 0.5m sa aming mga lab test.
Higit sa 1.5Nm: Ang fluorosilicone O-ring ay lumalabas sa thread clearance, na nagdudulot ng permanenteng deformation at mas tumaas na puwersa ng pagsasama. Ang seal ay maaaring unang pumasa sa IP67 ngunit mabibigo pagkatapos ng thermal cycling (expansion/contraction).
Rekomendasyon: Gumamit ng preset na torque wrench – maaari kaming magbigay ng isa bilang accessory na may mga order ng volume.
Mga karaniwang sample: 5–10 pirasong available sa loob ng 3 araw ng trabaho (pinahihintulutan ng stock).
Mga small-batch na order (100–500 pcs): 12–15 araw ng trabaho mula sa pagkumpirma ng order.
Malaking volume (500+ pcs): 18–20 araw ng trabaho, na may available na mga partial shipment.
Mga custom na cable assemblies (haba, wire gauge, color coding): MOQ 100 piraso – tumatagal ng 2–3 araw ang pag-apruba ng engineering drawing, pagkatapos ay 15 araw na produksyon.
