Lahat ng data ay na-verify sa pamamagitan ng 100% factory electrical testing—hindi sample-based na AQL. Ang bawat solong yunit ay nasubok bago ipadala.
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 9-pin |
| Rating ng Boltahe | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Kasalukuyang Rating | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Seksyon ng Kawad (mm²) | 0.75–2.5 | 0.75–2.5 | 0.5–2.0 | 0.5–2.0 | 0.25–0.75 | 0.25–0.5 | 0.25–0.5 | 0.25–2.5 |
| Parameter | Halaga / Detalye |
| Operating Temperatura | -40°C ~ +105°C |
| Rating ng Proteksyon | IP67 / IP68 (mated ) – nasubok ang batch-immersion sa lalim na 1m sa loob ng 30 minuto |
| Materyal sa Pabahay | PA66 |
| Contact Material | Brass na may gold plating |
| Contact Resistance | ≤3mΩ |
| Mga Siklo ng Pag-aasawa | ≥500 |
| Rating ng Flammability | UL 94 V-0 |
| Pagsunod sa Kapaligiran | 100% RoHS, REACH |
| Tampok | Benepisyo | Katibayan ng Pagpapatunay |
| PA66 Pabahay | Walang kalawang, walang oksihenasyon—napatunayan sa salt spray (ASTM B117) at chemical washdown environment. | Napakahusay na paglaban sa kaagnasan |
| Hanggang 60% Pagbawas ng Timbang | Binabawasan ang structural loading sa mga panel, cable, at robotic arm—pinasimple ang pag-install at pinapababa ang mga gastos sa pagpapadala. | Available ang data ng paghahambing ng masa laban sa maihahambing na mga brass-shell connector. |
| IP67 hindi tinatagusan ng tubig | Lumalaban sa tuluy-tuloy na paglulubog sa lalim na 1m sa loob ng 30 minuto | Batch-sampled immersion testing. |

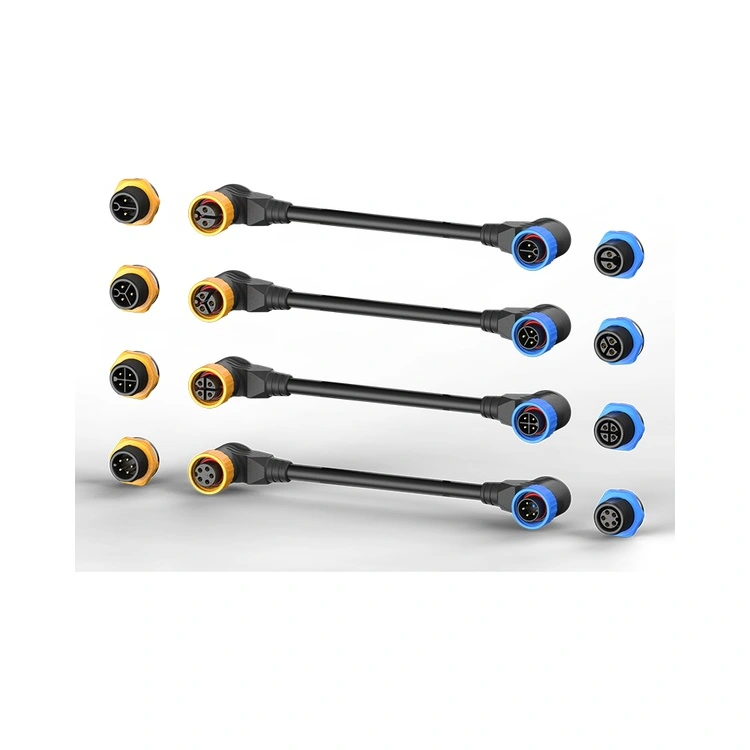

| Mga Configuration ng 2~9pins | 2,3,4,5,6,7,8,9pins opsyonal | Karaniwang off-the-shelf at custom na mga opsyon sa pag-load ng contact. |

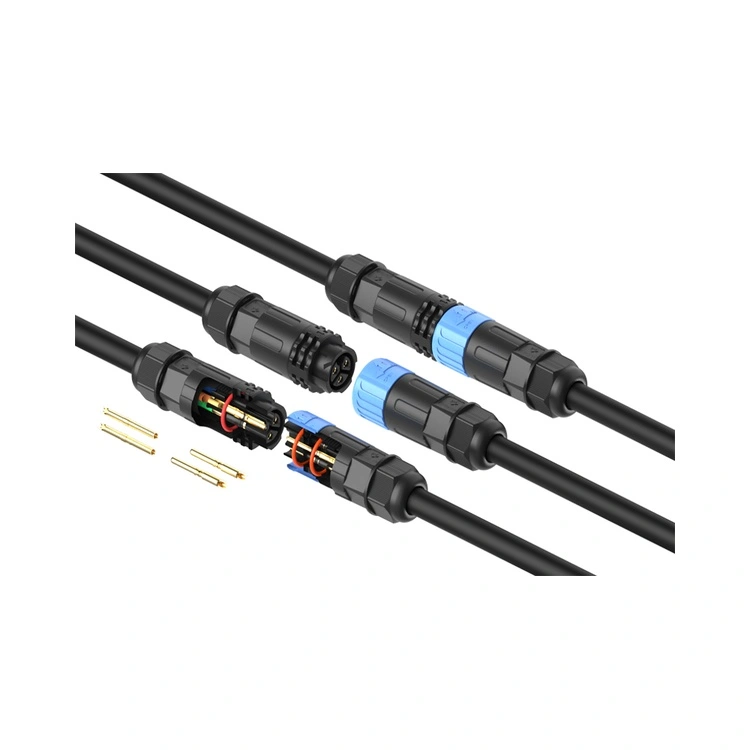

| Gold-Plated Brass Contacts | Mababang paglaban sa pakikipag-ugnay (≤3mΩ) at proteksyon sa kaagnasan—nagpapanatili ng pagganap sa mahalumigmig, maalat na hangin. | Ang kapal ng plating ay na-verify ng XRF sa bawat lot ng produksyon. |
| Sinulid na Pag-lock | Vibration-resistant mating—pinipigilan ang pagluwag mula sa paggalaw ng makinarya, thermal cycling, at mga operasyon ng crane. | Cycle-tested sa ≥500 tipikal na matings na may pare-parehong torque retention. |
Mga Sertipikasyon – Mga Naka-scan na Orihinal na Available para sa Iyong Compliance File
| Sertipikasyon | Saklaw / Nalalapat |
| ISO 9001:2015 | Pamamahala ng kalidad – disenyo, produksyon, at serbisyo pagkatapos ng benta. |
| ISO 14001:2015 | Pamamahala sa kapaligiran – na-verify ng third-party na pagbabawas ng basura at mga napapanatiling kasanayan. |
| ISO 13485:2016 | Pamamahala ng kalidad ng medikal na aparato – naaangkop kung ang iyong LED system ay sumasama sa diagnostic o surgical lighting booths. |
| Nakilala ang UL | Sertipikasyon sa kaligtasan sa antas ng bahagi para sa mga merkado ng kuryente sa North America. |
| RoHS at REACH | Ang buong deklarasyon ng SVHC (Substances of Very High Concern) ay ibinigay bawat batch. |
Ang M16 ay humahawak ng hanggang 15A (≈480W sa 24V). Para sa 500W+ fixture, o kung plano mong mag-daisy-chain ng dalawang fixture sa pamamagitan ng iisang connector, ang M20 series LED light connector ay nagbibigay ng 20A tuloy-tuloy na rating na may mas malaking contact surface area, na makabuluhang binabawasan ang I²R heating. Bilang karagdagan, ang mas malaking shell ng M20 ay tumanggap ng mas makapal na pagkakabukod ng cable, na kritikal para sa mahabang pagtakbo ng cable upang mabawasan ang pagbaba ng boltahe. Kung ang iyong aplikasyon ay nangangailangan ng >20A bawat contact, pakitingnan ang aming M25 series.
Upang makamit at mapanatili ang IP67/IP68 sealing, inirerekomenda ng Reunion ang:
Mating torque: Hinapitan ng kamay ang coupling nut hanggang madikit ang O-ring sa ibabaw ng panel, pagkatapos ay maglapat ng karagdagang torque na 1.0–1.2Nm gamit ang torque wrench. Huwag lumampas sa 1.5Nm—maaaring ma-stress ng over-torquing ang thermoplastic insulator at magdulot ng micro-cracks.
Pag-inspeksyon sa O-ring: Palitan ang O-ring kung makikita ang deformation, crack, o hardening sa panahon ng preventive maintenance.
Iskedyul ng pagpapalit: Para sa mga pag-install ng ilaw sa labas, palitan ang mga O-ring tuwing 24–36 na buwan.
Nagbibigay ang Reunion ng mga detalyadong torque-setting card kasama ang lahat ng mga padala sa produksyon. Para sa mga kritikal na proyekto sa imprastraktura, nag-aalok kami ng nauna nang na-assemble na mga cable harness na may mga factory-torqued connector—na nakakatipid sa iyo ng oras sa pag-install at inaalis ang mga error na nauugnay sa torque.
