M20 Series Plastic Waterproof Connector

AngReunion M20 series plastic waterproof connector naghahatid ng lahat ng tatlo—pinagsasama-sama ang magaan, Stable-performance na PA66 housing na may IP67/IP68 na hindi tinatablan ng tubig at mga gold-plated na tansong contact na may rating na hanggang 20A. Dinisenyo at ginawa in-house ng mga ISO-certified na pasilidad ng Reunion, ang pamilya ng connector na ito ay nagbibigay sa mga manufacturer ng kagamitan, system integrator, at maintenance engineer ng isang napatunayang alternatibo sa mga rust-prone na metal na interconnect sa mga salt-spray, chemical, at high-humidity na kapaligiran.

Bakit Reunion para sa High-Current Plastic Connectors?

Ang Reunion ay hindi isang kumpanya ng kalakalan—kami ay isang patayong pinagsama-samang tagagawa na may higit sa 15 taon ng precision molding at contact engineering na karanasan. Bawat batch naminM20 series plastic waterproof connectoray sumailalim sa 100% electrical testing, at wateproof test, na may mga test record na napanatili para sa ganap na traceability. Kapag tinukoy mo ang Reunion, tutukuyin mo ang isang partner na kumokontrol sa kalidad mula sa pagpapatuyo ng resin hanggang sa huling pagpupulong—sinusuportahan ng ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, at UL recognition.

Kahulugan ng Produkto

AngReunion M20 series plastic waterproof connector ay isang sinulid na pabilog na interconnect na inengineered para sa mga application na nangangailangan ng parehong malaking paghahatid ng kuryente (hanggang 20A bawat contact) at environmental resilience. Nagtatampok ang 20mm coupling interface nito ng high-strength PA66 thermoplastic housing na binuo at direktang hinulma sa anumang kulay ng RAL/Pantone—walang pintura, walang plating, walang corrosion. Ang pabahay ay likas na kalawang at hindi tinatablan ng oksihenasyon, na may temperatura ng pagpapalihis ng init na higit sa 200°C, na tinitiyak ang maaasahang pagganap mula -40°C hanggang +105°C.

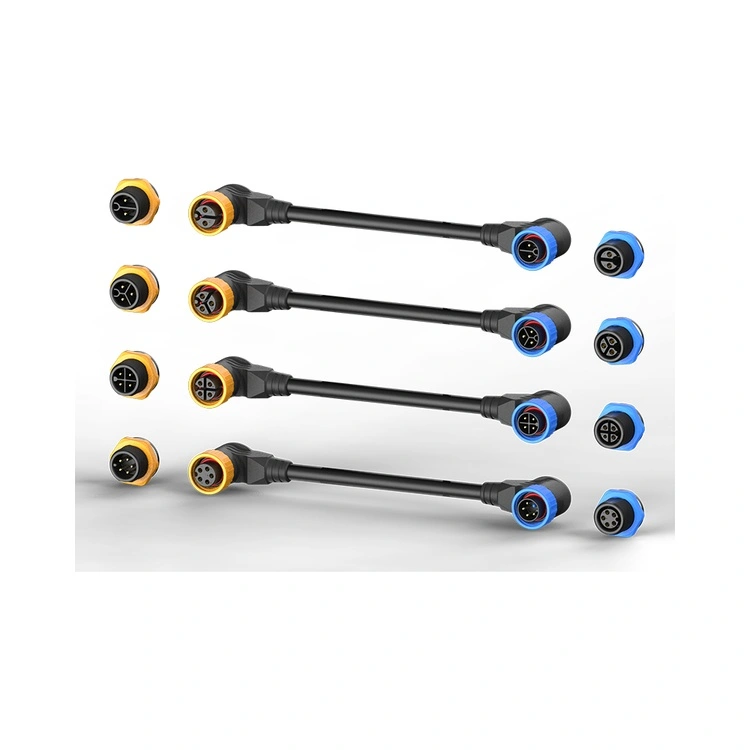

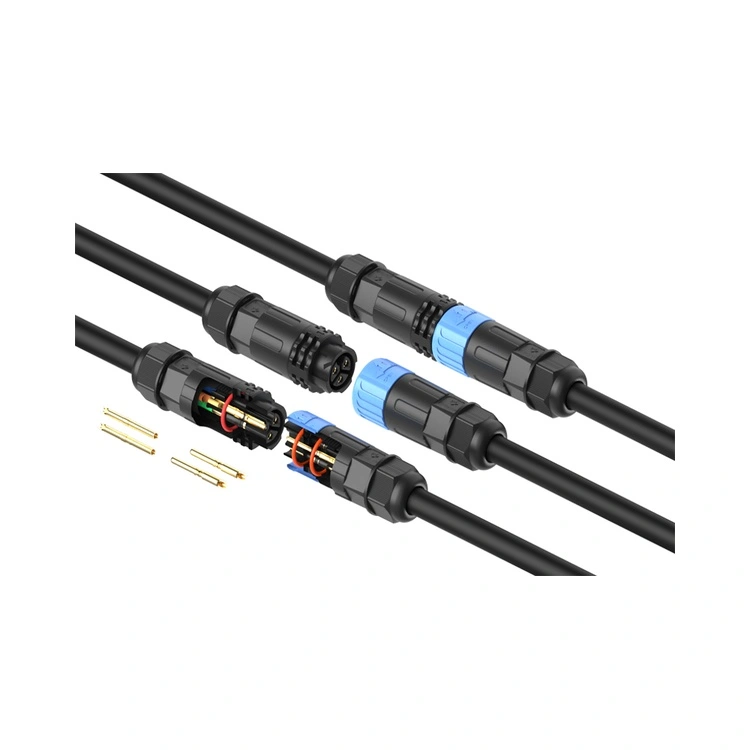

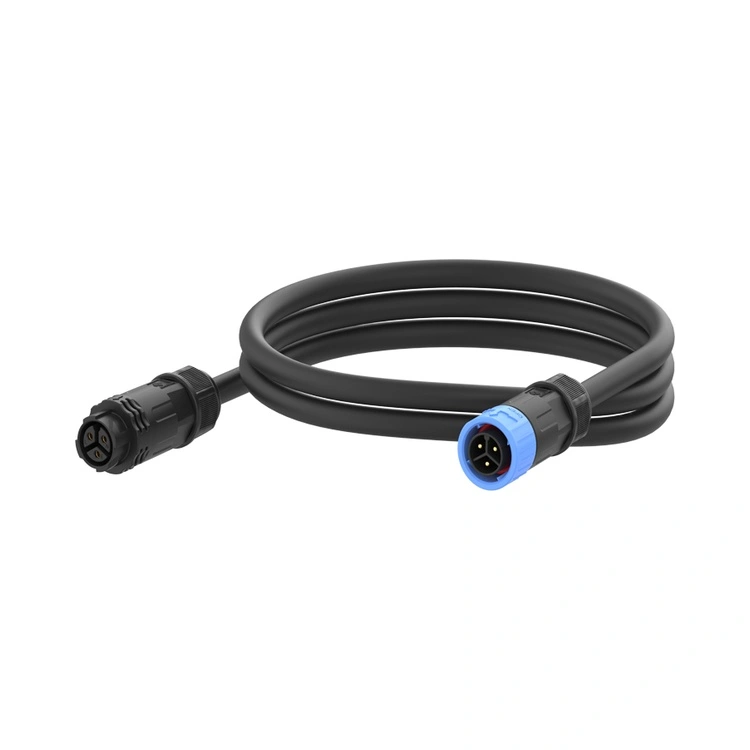

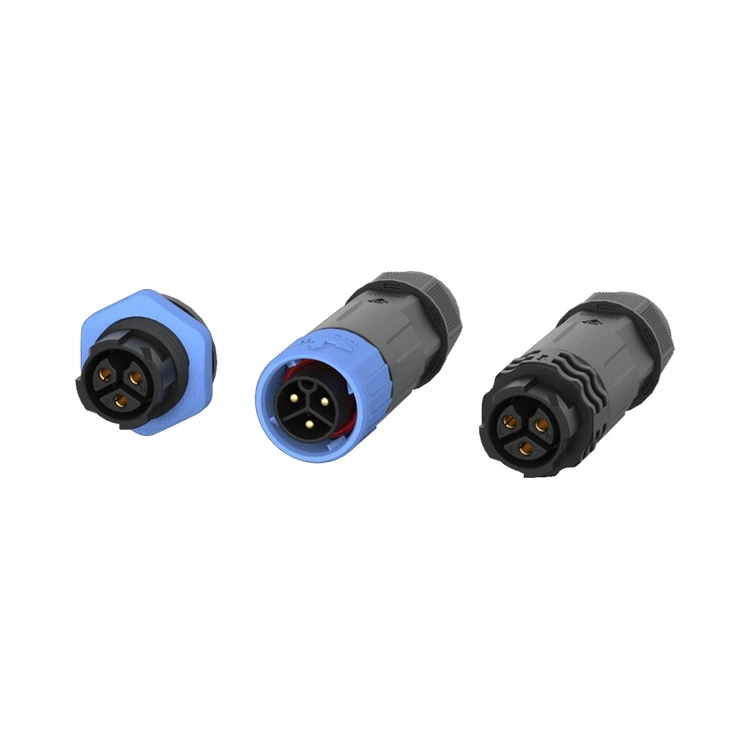

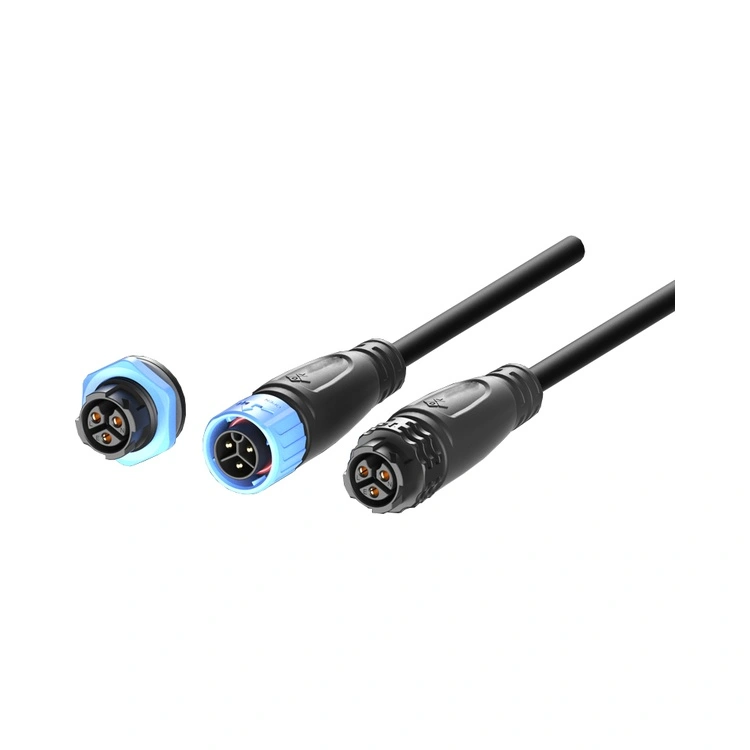

Ang connector ay available sa 2- hanggang 9-pin na power configuration, ang max na kasalukuyang suporta 20A, ang mga connector ay available sa panel type, cable type at assembled type na mga opsyon. Maaari naming i-customize ang isang kumpletong hanay ng mga bahagi ng wiring harness para sa iyo. Maaari mo ring iproseso ang mga bahagi ng wiring harness nang mag-isa.

Mga Pangunahing Punto ng Pagbebenta

Teknikal na Pagtutukoy

Pangkalahatang Pagtutukoy

Proseso ng Paggawa

Ang Reunion ay nagpapatakbo ng isang ganap na pinagsama-samang linya ng produksyon para saM20 series plastic waterproof connector, na tinitiyak na natutugunan ng bawat unit ang aming nai-publish na mga detalye. Kasama sa aming proseso ang:

Pagpapatuyo ng Materyal– Ang PA66 ay precision-dried upang maalis ang mga depekto sa paghubog na nauugnay sa kahalumigmigan.

Paghuhulma ng Iniksyon– Mga awtomatikong pagpindot na may ±0.02mm tolerance control; Direktang idinagdag ang color pigment sa resin—walang pangalawang pagpipinta.

Makipag-ugnayan sa Stamping & Plating– High-speed stamping mula sa tansong haluang metal; pumipili ng gintong kalupkop.

Pagproseso ng Cable– In-house na PUR/PVC extrusion na may automated cutting, stripping, at tinning; mga custom na haba mula 0.1m hanggang 20m.

Assembly– Mga semi-automated na linya na may torque-controlled na fastening (1.0–1.2Nm coupling torque).

Pagsusuri sa Elektrisidad– 100% verification ng continuity, insulation resistance (≥5000MΩ), at dielectric withstand.

Environmental Sampling– Batch sampling para sa IP68 immersion, UV stability (ASTM G155), at thermal cycle .

Packaging– Anti-static na vacuum sealing na may desiccant; mga karton na may markang pang-export na may mga bakas na batch na label.

Mga Pagpipilian sa Pag-customize

Ang in-house na tooling at mga kakayahan sa paghubog ng Reunion ay nagbibigay-daan sa mabilis na pag-customize ngM20 series plastic waterproof connector nang walang minimum na dami ng order na nakaka-lock sa iyo sa labis na imbentaryo.

Para sa mga proyektong may mataas na volume, maaaring magkasamang bumuo ang engineering team ng Reunion ng mga custom na insert layout, keying option, o espesyal na cable overmolds. Ang mga oras ng lead para sa mga custom na molded na kulay ay karaniwang 15–20 araw ng trabaho; ipapadala ang mga karaniwang configuration sa loob ng 5–7 araw ng trabaho.

Mga Sertipikasyon at Pagtitiyak ng Kalidad

Ang Reunion ay nagpapanatili ng aktibong sertipikasyon sa mga kinikilalang pandaigdigang katawan. Nagbibigay kami ng mga dokumento sa pag-verify kapag hiniling.

Mga Madalas Itanong

Nililimitahan ba ng plastic housing ang kasalukuyang kapasidad—talaga bang mahawakan ng M20 ang 20A nang hindi nag-overheat?

Hindi—ang kasalukuyang rating ay tinutukoy ng contact system at wire gauge, hindi ng housing. Ang materyal na PA66 ay may temperatura ng pagpapalihis ng init na higit sa 200°C, na mas mataas sa saklaw ng pagpapatakbo ng connector -40°C hanggang +105°C. Bini-validate namin ang bawat configuration ng pin sa pamamagitan ng temperature-rise testing sa bawat IEC 60512. Sa aming lab, angM20 series plastic waterproof connector nagpapakita ng pagtaas ng temperatura sa loob ng parehong mga limitasyon tulad ng mga katumbas ng metal-shell. Para sa mga application na lampas sa 30A bawat contact, inirerekomenda namin ang aming M25 series.

Paano lumalaban ang M20 sa mga kemikal sa mga kapaligirang pang-industriya?

Ang PA66 housing ay lumalaban sa mga langis, grasa, alkalis, at maraming acid. Para sa partikular na chemical compatibility, nagbibigay kami ng detalyadong resistance chart. Para sa mga environment na may tuluy-tuloy na solvent, coolant, o fuel exposure, inirerekomenda namin ang opsyong PUR cable—maaaring bumaba ang PVC sa ilang partikular na chemical atmosphere. Nag-aalok ang aming pangkat ng engineering ng mga libreng konsultasyon sa pagpili ng materyal para sa mga agresibong aplikasyon ng kemikal.

Maaari ba akong makakuha ng mga sample na unit para sa pagsubok bago bumili ng volume?

Oo— malugod na tinatanggap ang mga sample na order. Nag-aalok kami ng mga evaluation kit na naglalaman ng 5 mating pairs na may mga karaniwang pin configuration. Available ang sample na pagpepresyo sa pamamagitan ng aming team sa pagbebenta, na may mga sample na lead time na 5–7 araw ng trabaho para sa mga karaniwang configuration. Para sa mga custom na sample, ang mga lead time ay 12–17 araw ng trabaho.
