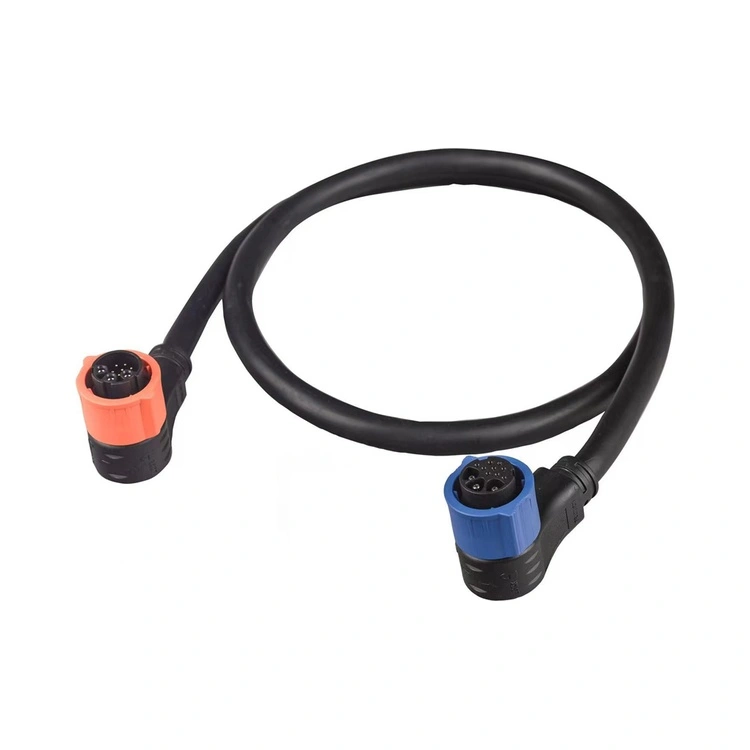

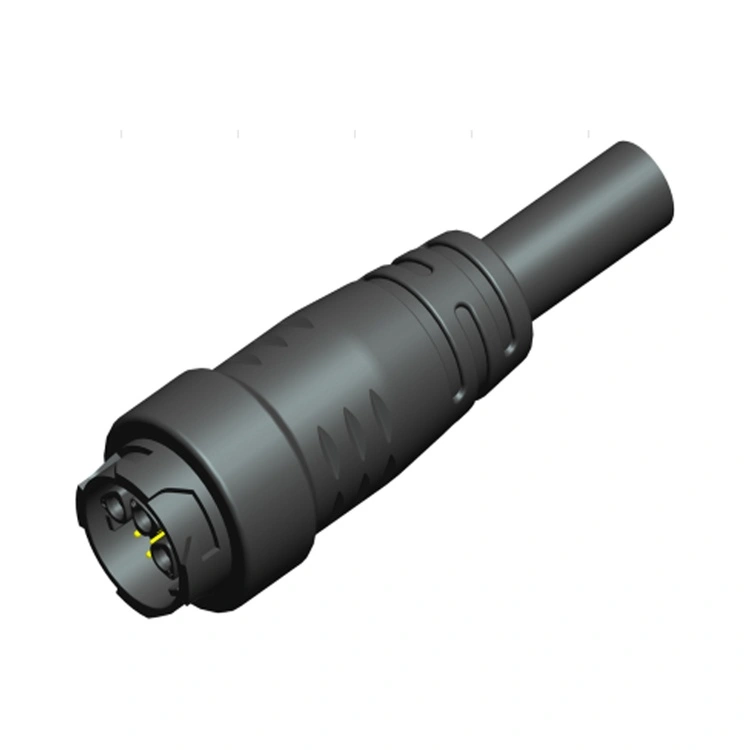

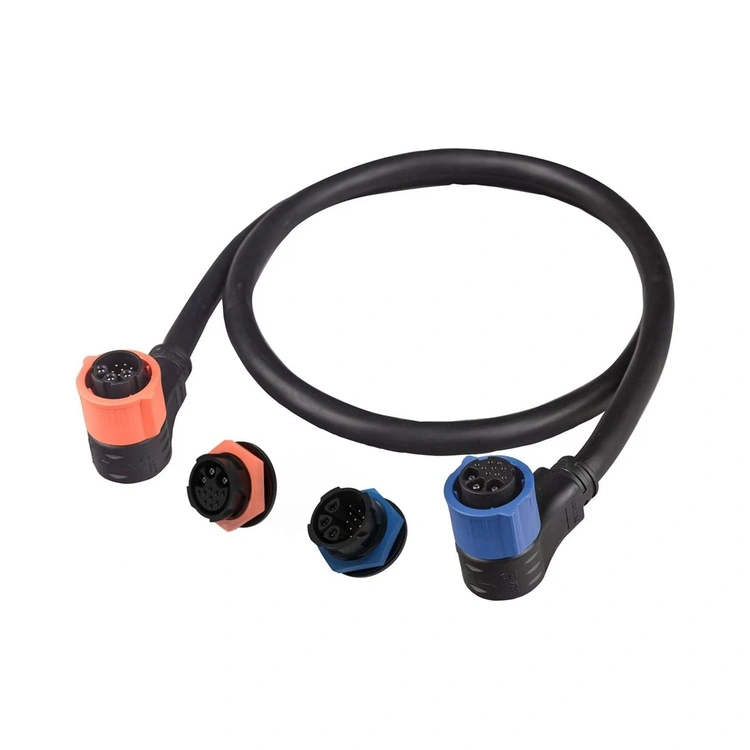

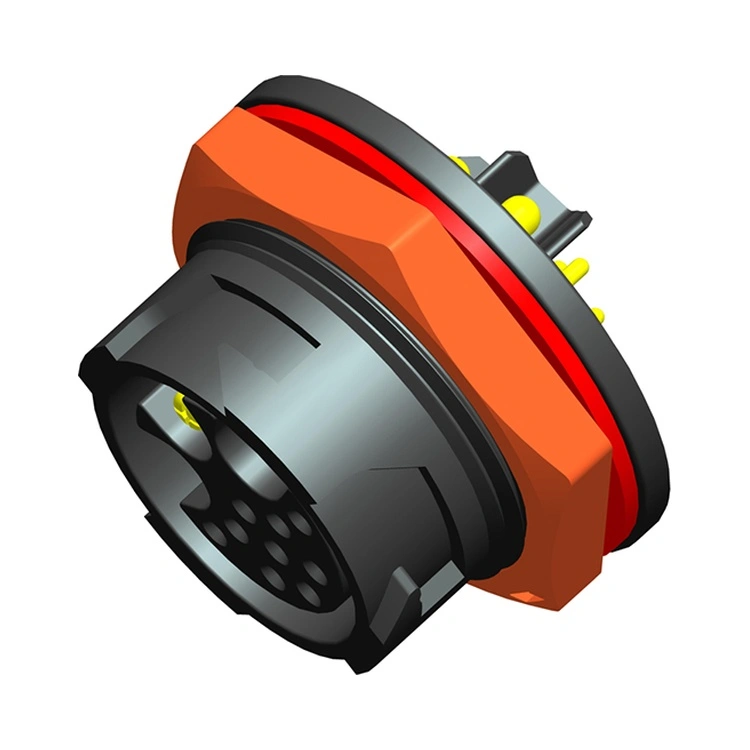

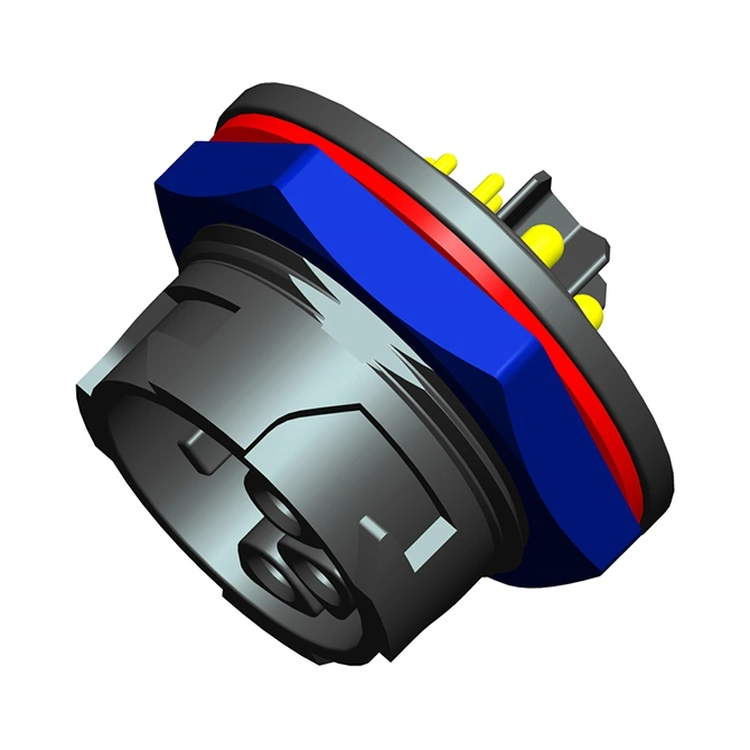

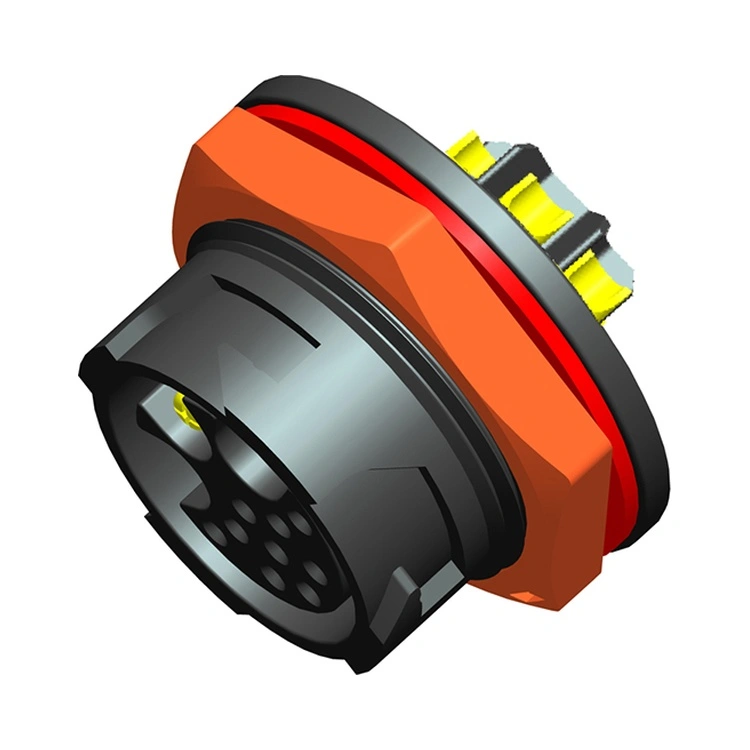

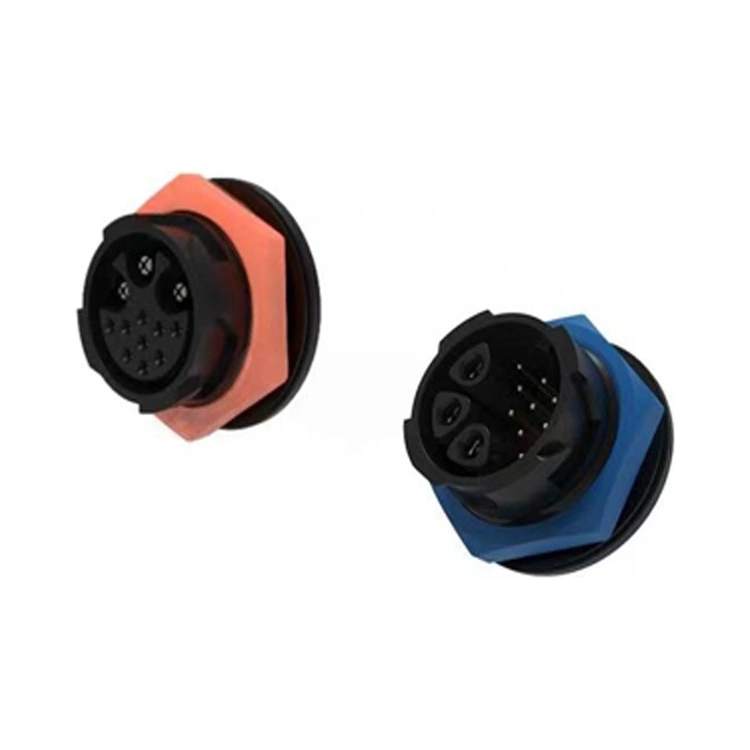

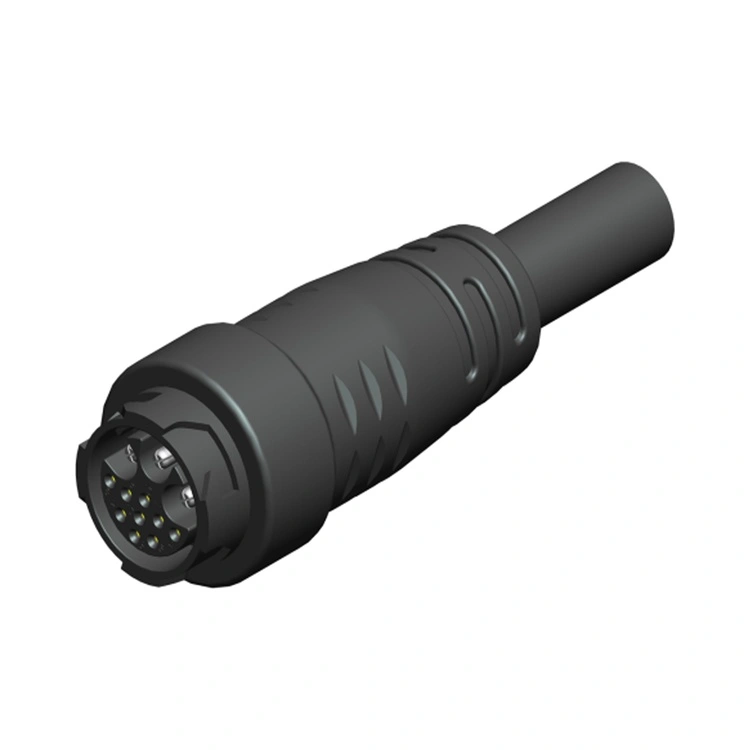

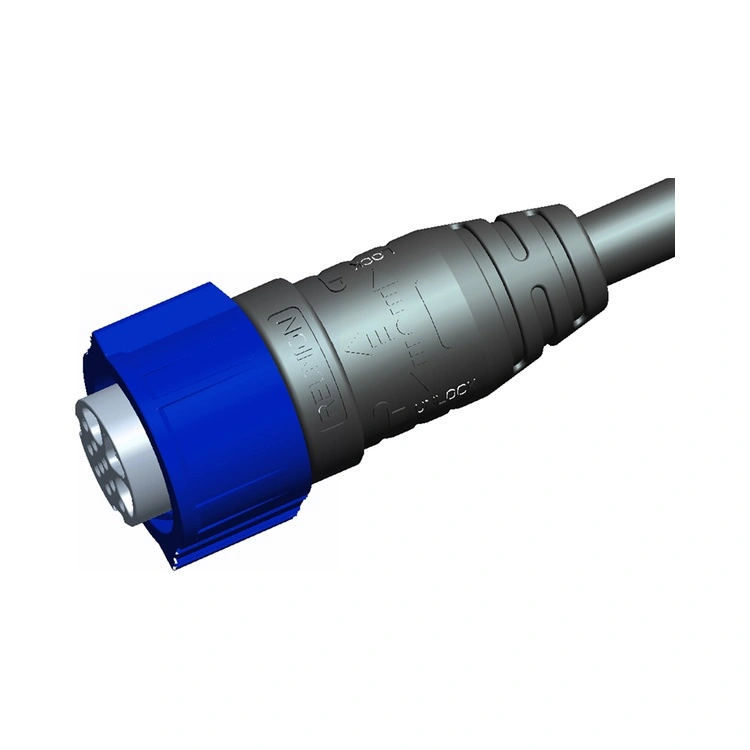

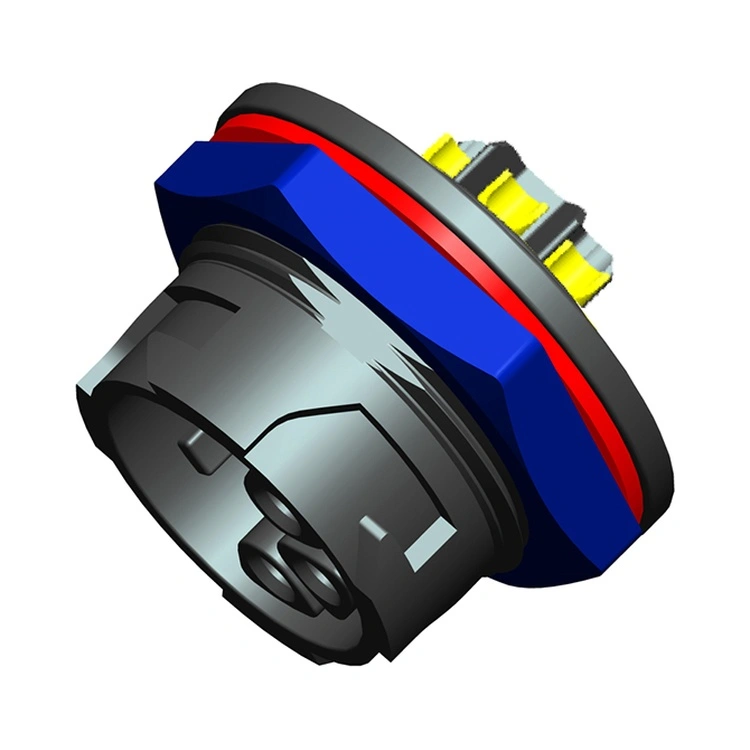

Ang X Series Power & Signal Hybrid Connector ay ang makabagong interconnect solution ng Reunion na pinagsasama ang power delivery at signal transmission sa isang solong, space-saving housing. Tinutugunan ng connector na ito ang lumalaking pangangailangan mula sa mga tagagawa ng kagamitan upang bawasan ang espasyo ng panel, bilang ng cable, at pagiging kumplikado ng pag-install sa pamamagitan ng pagsasama ng maraming uri ng koneksyon sa isang interface.
Ang mga power contact ay idinisenyo para sa mga secure, mababang resistensyang koneksyon, habang ang mga signal contact ay protektado at nakaposisyon upang mabawasan ang crosstalk. Ginagawa ng Reunion ang X series sa pamamagitan ng patayong pinagsama-samang proseso—mula sa precision machining at injection molding sa pamamagitan ng automated assembly at 100% electrical testing. Para sa mga inhinyero na nagdidisenyo ng mga advanced na pang-industriya na kagamitan, baterya, enerhiya, ebike, LED, o robotics, ang connector na ito ay nagbibigay ng maaasahan, mahusay na solusyon na nagpapasimple sa mga wiring at nagpapababa sa pangkalahatang footprint ng system.
| Tampok | Benepisyo |
| Power at Signal sa Isang Connector | Pinagsasama ang power delivery (hanggang 30A) at signal transmission sa isang interface—binabawasan ang espasyo ng panel at bilang ng cable. |
| Mabilis na sistema ng pag-lock ng pag-ikot | Mabilis, one-handed mating na may naririnig na kumpirmasyon ng lock—binabawasan ang oras ng pag-install at pagpapanatili. |
| IP67 Environmental Sealing | Dust-tight at protektado laban sa pansamantalang paglulubog—maaasahan para sa mga pang-industriya at panlabas na aplikasyon. |
| Maramihang Power-Signal Configuration | 1X serye: 2+4pins 3X serye: 3+9 pin — umaangkop sa iba't ibang pangangailangan ng kuryente at signal. |
| Plastic na pabahay | Nylon material—UL94-V0, corrosion-resistant, wear-resistant |
| Gold-Plated na Mga Contact | Mababang paglaban sa pakikipag-ugnay at proteksyon sa kaagnasan—nagpapanatili ng pagganap sa daan-daang mga ikot ng pagsasama. |
| -40°C hanggang +105°C Operasyon | Ang malawak na hanay ng temperatura ay sumasaklaw sa matinding pang-industriya at panlabas na kondisyon. |
| Parameter | Pagtutukoy |
| Mga Configuration ng Contact | 3 kapangyarihan + 9 signal |
| Power Contact Kasalukuyang | Hanggang 30A bawat contact |
| Power Voltage | Hanggang 300V AC/DC |
| Kasalukuyang Contact ng Signal | Hanggang 5A bawat contact |
| Boltahe ng Signal | Hanggang sa 30V DC |
| Contact Resistance | ≤5mΩ |
| Paglaban sa pagkakabukod | ≥2000MΩ |
| Dielectric Withstand | 1500V AC para sa 1 minuto |
| Mga Siklo ng Pag-aasawa | ≥1,000 beses |
| Operating Temperatura | -40°C ~ +105°C |
| Rating ng Proteksyon | IP67 (kabit na kondisyon) |
| Materyal sa Pabahay | PA6+GF na kulay itim |
| Contact Material | C54400 at C3602 gold plating at nel plating |

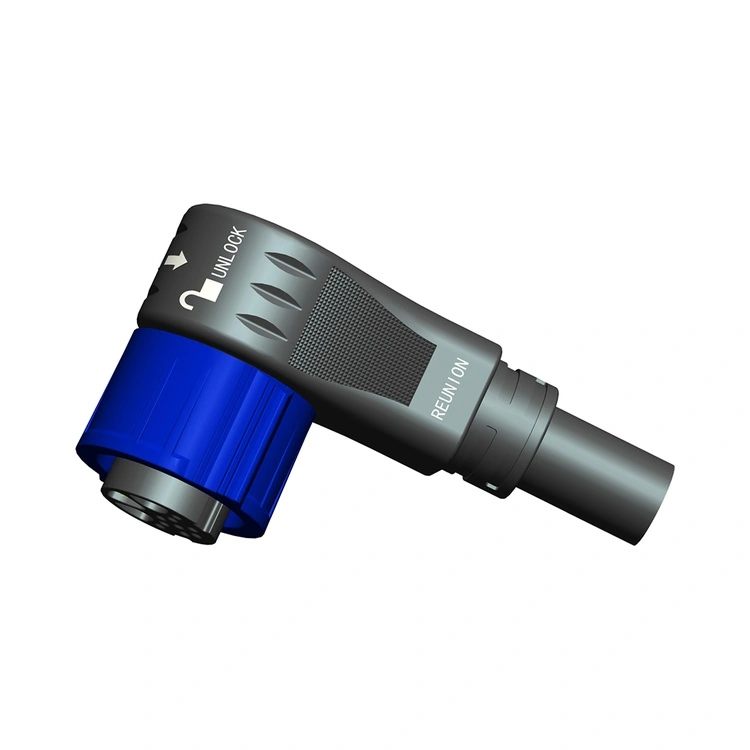

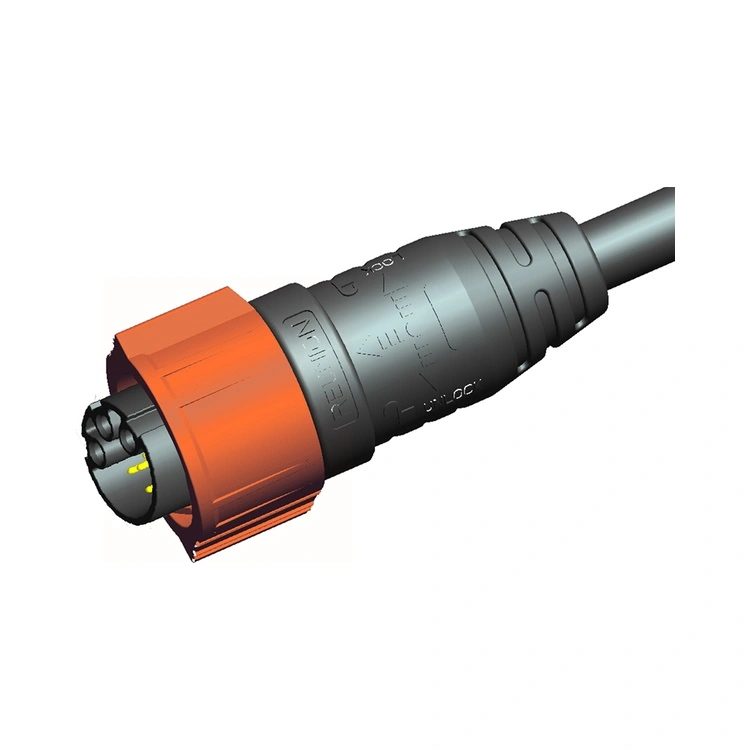

| Cable Exit | Straight o right-angle |
| Aspeto | Reunion X Series Hybrid | Paghiwalayin ang Power + Signal Connectors | Mga Premium na European Hybrid Connector Brands |
| Panel Space | Isang panel cutout ang kailangan | Dalawang panel cutout ang kailangan | Isang panel cutout |
| Bilang ng Cable | Isang cable ang kailangan | Dalawang cable ang kailangan | Isang cable |
| Presyo | Pagpepresyo na angkop sa dami | Mas mababang halaga ng bahagi, mas mataas na gastos sa pag-install | 3-4x na mas mataas |
| Oras ng Pag-install | Nabawasan (isang connector) | Extended (dalawang connector) | Nabawasan |
| IP67 Sealing | Pamantayan | Variable | Pamantayan |
| Mga Configuration ng Contact | Maramihang mga pagpipilian - komprehensibo | Nako-customize | Limitadong saklaw |
| Rating ng Power | Hanggang 30A | Katulad | Katulad |
| 100% Electrical Testing | Bawat unit | Nakabatay sa sample | Nakabatay sa sample |
| Traceability | Nasusubaybayan ang ERP | Variable | Oo |
| Lead Time | 12-15 araw | 4-8 na linggo | 4-8 na linggo |
| Pagpapasadya | Mababang MOQ | Variable | Mataas na MOQ |
Ang bentahe ng Reunion: Makakatanggap ka ng pinagsama-samang power-signal connectivity, pinababang panel space na kinakailangan, at pinasimpleng pamamahala ng cable—lahat sa cost-effective na pagpepresyo, nang walang premium na halaga ng mga European brand.
| Sertipikasyon | Saklaw |
| ISO 9001:2015 | Pamamahala ng kalidad—disenyo, produksyon, at serbisyo pagkatapos ng benta. |
| ISO 14001:2015 | Pamamahala sa kapaligiran—na-verify na pagbabawas ng basura at mga napapanatiling kasanayan. |
| ISO 13485:2016 | Pamamahala ng kalidad ng medikal na device—naaangkop para sa X series na ginagamit sa diagnostic o monitoring equipment. |
| Nakilala ang UL | Sertipikasyon sa kaligtasan sa antas ng bahagi para sa mga merkado sa North America. |
| RoHS | Paghihigpit sa mga mapanganib na substance—pagsunod sa EU Directive. |
Gumagana ang linya ng produksyon ng X series ng Reunion sa ilalim ng mahigpit na kontrol sa proseso. Ang IP67 sealing ay na-verify sa bawat production batch sa pamamagitan ng aktwal na immersion testing. Ang mga rekord ng pagsubok, mga sertipiko ng materyal, at mga ulat ng inspeksyon ay pinananatili para sa bawat batch.
Ang pangunahing bentahe ayespasyo at kahusayan ng cable. Isang hybrid connector:
Binabawasan ang mga cutout ng panel– Isang connector kumpara sa dalawa o tatlong magkahiwalay na connector.
Binabawasan ang bilang ng cable– Isang cable assembly kumpara sa maraming cable.
Pinapasimple ang pag-install– Isang pagpapatakbo ng pagsasama kumpara sa maraming operasyon.
Binabawasan ang mga potensyal na puntos ng pagkabigo– Ang mas kaunting mga koneksyon ay nangangahulugan ng mas kaunting mga punto ng pagkabigo.
Nagpapabuti ng pamamahala ng cable– Ang isang cable ay mas madaling ruta at secure.
Para sa mga kagamitan na may limitadong espasyo sa panel—gaya ng mga medikal na device, robotics, o compact na pang-industriya na kontrol—ang hybrid na connector ay kadalasang mahalaga.
Inirerekomenda ng Reunion ang mga sumusunod na kasanayan sa pag-install:
Mating– Itulak nang mahigpit hanggang sa makumpirma ng naririnig na pag-click ang lock.
O-ring inspeksyon– Palitan ang O-ring kung makikita ang deformation, crack, o hardening.
Cable bend radius- Panatilihin ang minimum5 × diameter ng cable sa entry ng connector.
Oryentasyon– Orient cable exit pababa para sa panlabas/washdown installation.
