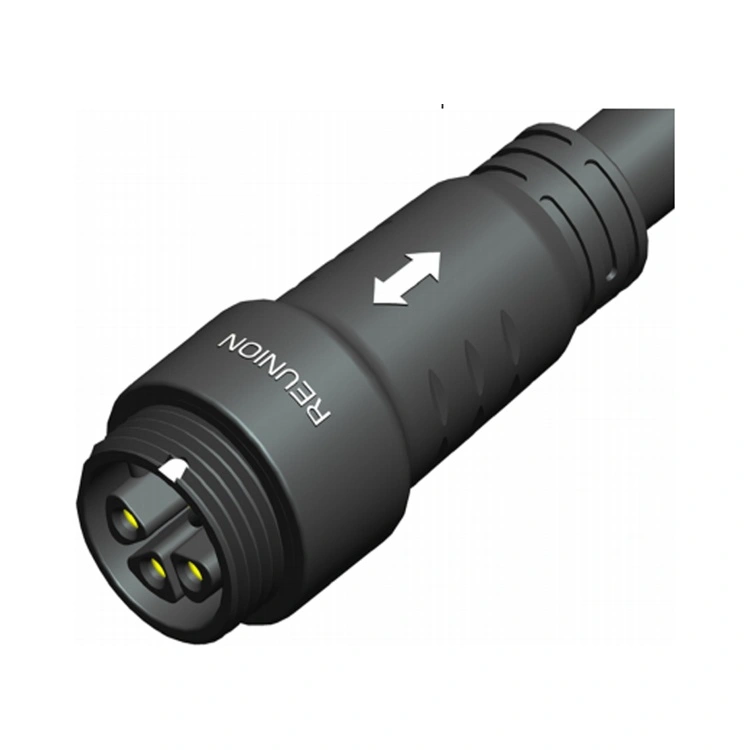

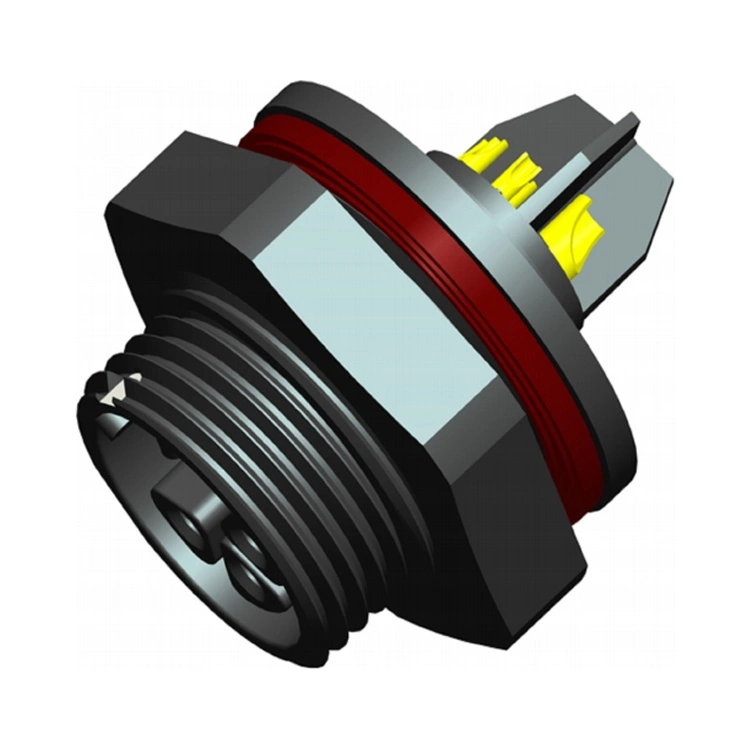

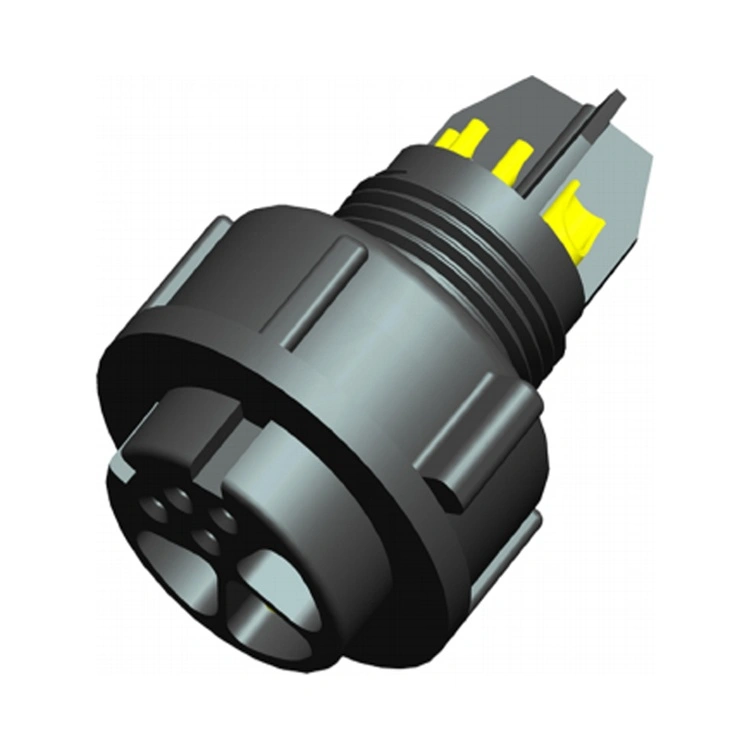

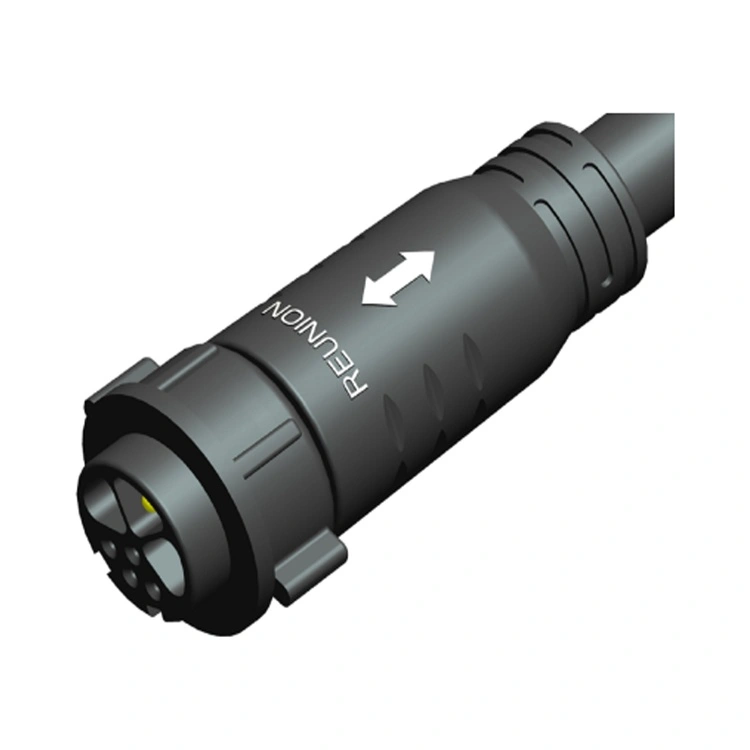

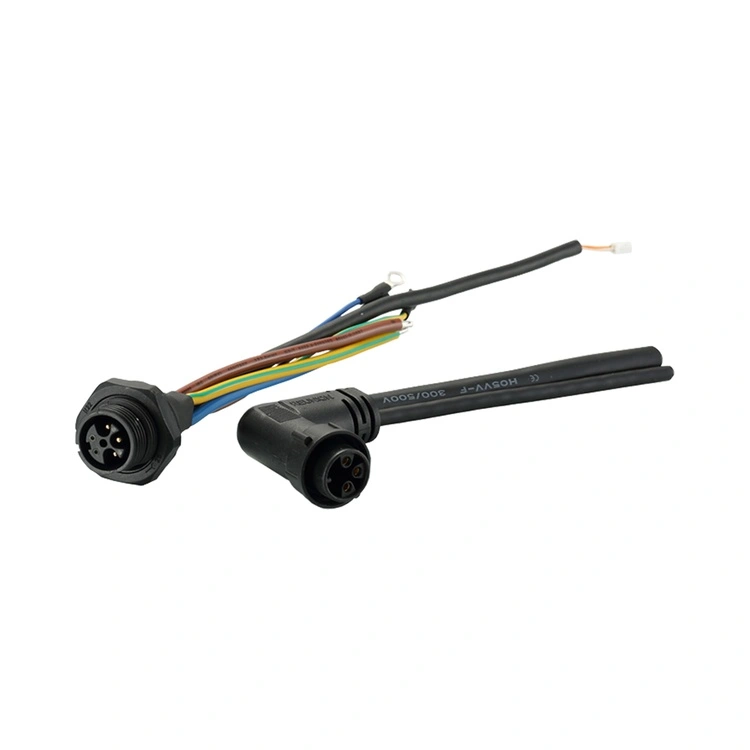

Ang M Series Power & Signal Hybrid Connector ay ang pinagsama-samang interconnect solution ng Reunion para sa mga application na nangangailangan ng parehong power at data transmission sa loob ng iisang compact housing. Pinagsasama ng connector na ito ang matibay na environmental sealing at threaded locking mechanism ng M-series na may hybrid power-signal contact configurations—inaalis ang pangangailangan para sa magkahiwalay na power at signal cables.
Ang mga power contact ay idinisenyo para sa mga secure, mababang resistensyang koneksyon na may mga wire gauge na hanggang 14 AWG, habang ang mga signal contact ay may shielded at nakaposisyon upang mabawasan ang crosstalk. Ginagawa ng Reunion ang M series sa pamamagitan ng patayong pinagsama-samang proseso—mula sa precision machining sa pamamagitan ng automated assembly at 100% electrical testing. Para sa mga inhinyero na nagdidisenyo ng mga compact na pang-industriya na kagamitan, robotics, o mga automated na system, ang connector na ito ay nagbibigay ng maaasahan, mahusay na solusyon na nagpapababa sa pagiging kumplikado ng mga kable at mga kinakailangan sa espasyo ng panel.
| Tampok | Benepisyo |
| Power at Signal sa Isang Connector | Pinagsasama ang power delivery (hanggang 22A) at signal transmission sa isang interface—binabawasan ang espasyo ng panel, bilang ng cable, at oras ng pag-install. |
| IP67 Environmental Sealing | Matatagpuan sa alikabok at protektado laban sa pansamantalang paglulubog—maaasahan para sa pang-industriya, paghuhugas, at panlabas na kapaligiran. |
| Threaded Locking Mechanism | Vibration-resistant mating—pinipigilan ang aksidenteng pagkakadiskonekta sa mga application na may mataas na vibration. |
| Maramihang Power-Signal Configuration | 1M series 2+4Pin, 7Pin at 9Pin Ang 2M series na 3+2, 3+4Pin, at 9Pin—ay umaangkop sa iba't ibang kinakailangan sa kapangyarihan at signal. |
| Gold-Plated na Mga Contact | Mababang paglaban sa pakikipag-ugnay at proteksyon sa kaagnasan—nagpapanatili ng pagganap sa daan-daang mga ikot ng pagsasama. |
| -40°C hanggang +105°C Operasyon | Ang malawak na hanay ng temperatura ay sumasaklaw sa matinding pang-industriya at panlabas na kondisyon. |
| Flexible na Opsyon sa Pagwawakas | Solder, dip-solder, at PCB—naaangkop sa iba't ibang paraan ng pagpupulong. |
| Parameter | 1M serye | 2M serye |
| Mga Configuration ng Contact | 2+4pins, 7pins,8pins | 3+2pins, 3+4pins, 9pins |
| Kasalukuyang Power | 12A | 22A |
| Power Voltage | 250V | 800V |
| Kasalukuyang Signal | 6A | 9A |
| Boltahe ng Signal | Hanggang 50V AC/DC | |
| Paglaban sa pagkakabukod | ≥2000MΩ | ≥2000MΩ |
| Mga Siklo ng Pag-aasawa | ≥1000 beses | ≥1000 beses |
| Operating Temperatura | -40°C ~ +105°C | -40°C ~ +105°C |
| Rating ng Proteksyon | IP67 (kabit na kondisyon) | IP67 (kabit na kondisyon) |
| Materyal sa Pabahay | PA6 | PA6 |
| Contact Material | Copper alloy na may gintong kalupkop | Copper alloy na may gintong kalupkop |
Ang M Series Power & Signal Hybrid Connector ay naka-deploy sa mga industriya kung saan pinapasimple ng pinagsamang power-signal connectivity ang disenyo ng kagamitan at binabawasan ang pagiging kumplikado ng pag-install.
Robotics – Motor power + feedback ng encoder, end-of-arm tooling power + sensor signal.
Industrial Automation – Actuator power + position feedback, valve control + status monitoring.
Mga Medical Device – Pump power + flow sensor signal, diagnostic equipment power + data.
LED Lighting – High-power LED driver + DALI/DMX control signal.
Mga Industrial Sensor – Sensor power + IO-Link na komunikasyon.
Automotive Manufacturing – Assembly line equipment power + control signals.
Renewable Energy – Solar tracker power + feedback sa posisyon.
| Sertipikasyon | Saklaw |
| ISO 9001:2015 | Pamamahala ng kalidad—disenyo, produksyon, at serbisyo pagkatapos ng benta. |
| ISO 14001:2015 | Pamamahala sa kapaligiran—na-verify na pagbabawas ng basura at mga napapanatiling kasanayan. |
| ISO 13485:2016 | Pamamahala ng kalidad ng medikal na device—naaangkop para sa serye ng M na ginagamit sa diagnostic o monitoring equipment. |
| Nakilala ang UL | Sertipikasyon sa kaligtasan sa antas ng bahagi para sa mga merkado sa North America. |
| RoHS | Paghihigpit sa mga mapanganib na substance—pagsunod sa EU Directive. |
Ang linya ng produksyon ng M series ng Reunion ay tumatakbo sa ilalim ng mahigpit na mga kontrol sa proseso. Ang IP67 sealing ay na-verify sa bawat production batch sa pamamagitan ng aktwal na immersion testing. Ang mga rekord ng pagsubok, mga sertipiko ng materyal, at mga ulat ng inspeksyon ay pinananatili para sa bawat batch.
Pinagsasama ng parehong konektor ang kapangyarihan at signal sa isang interface, ngunit nagsisilbi ang mga ito ng iba't ibang pangangailangan ng application:

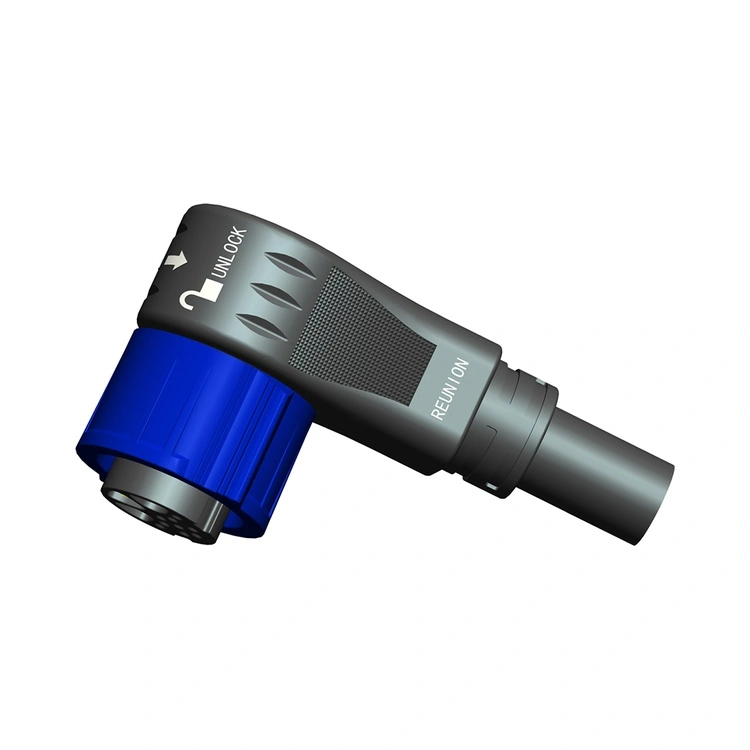

| Aspeto | M Series Hybrid | X Series Hybrid |
| Mekanismo ng Pag-lock | Threaded locking system | Mabilis na sistema ng pag-lock ng pag-ikot |
| Pagtatatak | IP67 (karaniwan) | IP67 (karaniwan) |
| Rating ng Power | Hanggang 22A | Hanggang 30A |
| Laki ng Shell | 1M, 2M na serye | 1X, 3X na serye |
| Pangunahing Aplikasyon | Pang-industriya, robotics, LED lighting, | Mga kagamitan sa pagsubok, robotics, baterya, enerhiya, LED display |
