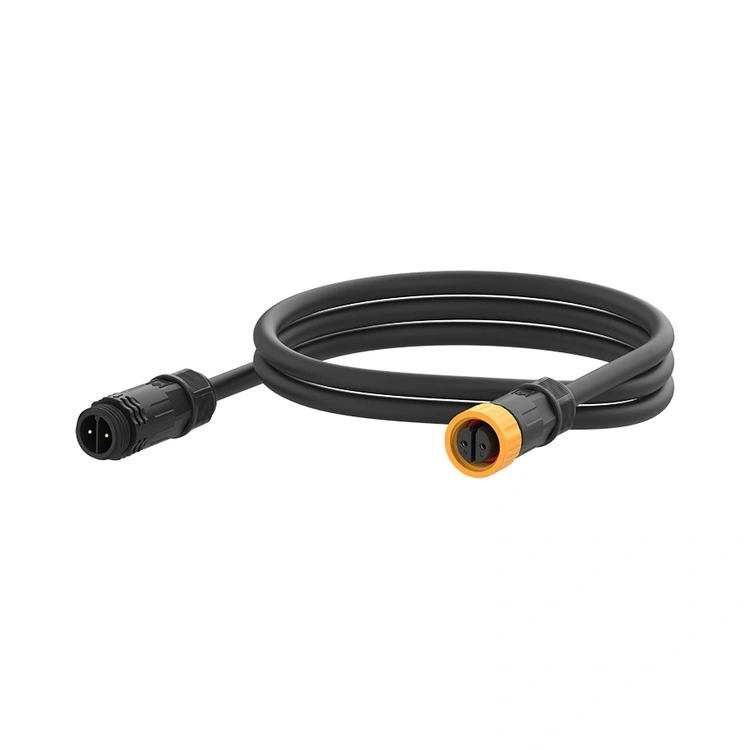

Ang M16 Series Waterproof Connector ay ang mid-range na pang-industriyang interconnect ng Reunion, na idinisenyo upang tulay ang agwat sa pagitan ng mga compact M12 connector at mas malalaking M20/M25 power connector. Certified sa IP67/IP68 sealing standards, ang sinulid na circular connector na ito ay pinagsasama ang isang matatag na 16mm interface na may proteksyon sa kapaligiran na angkop para sa washdown environment, outdoor installation, at pang-industriyang kagamitan na may katamtamang pangangailangan sa kuryente.

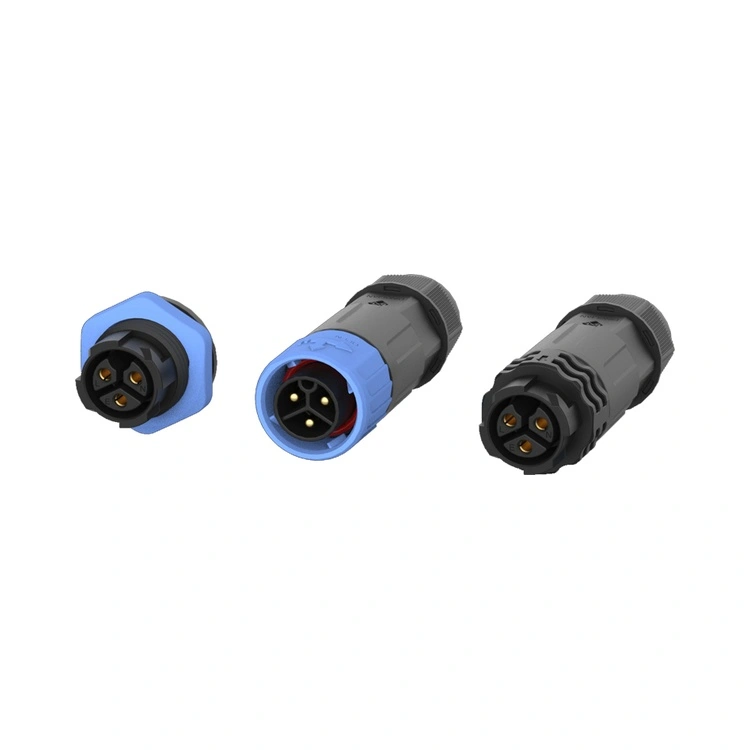

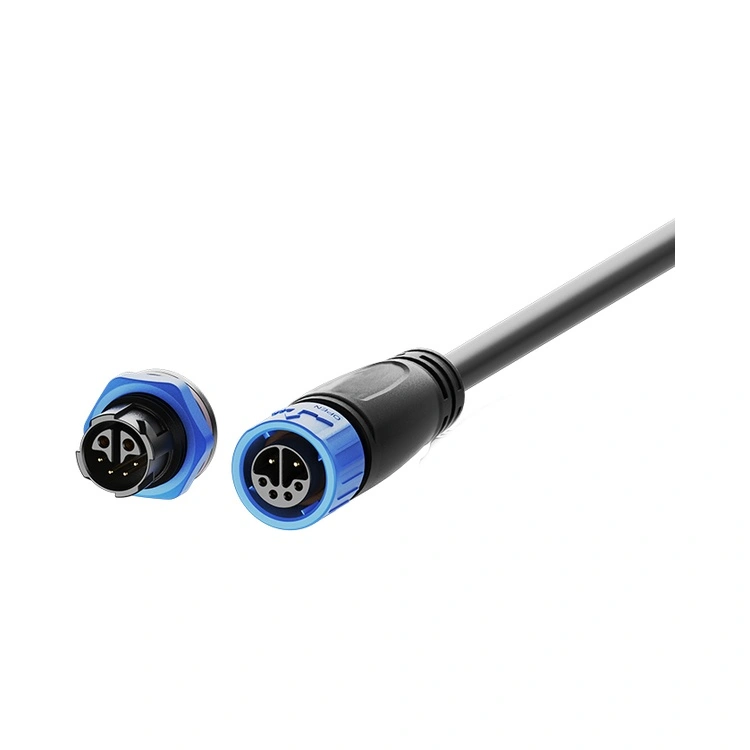

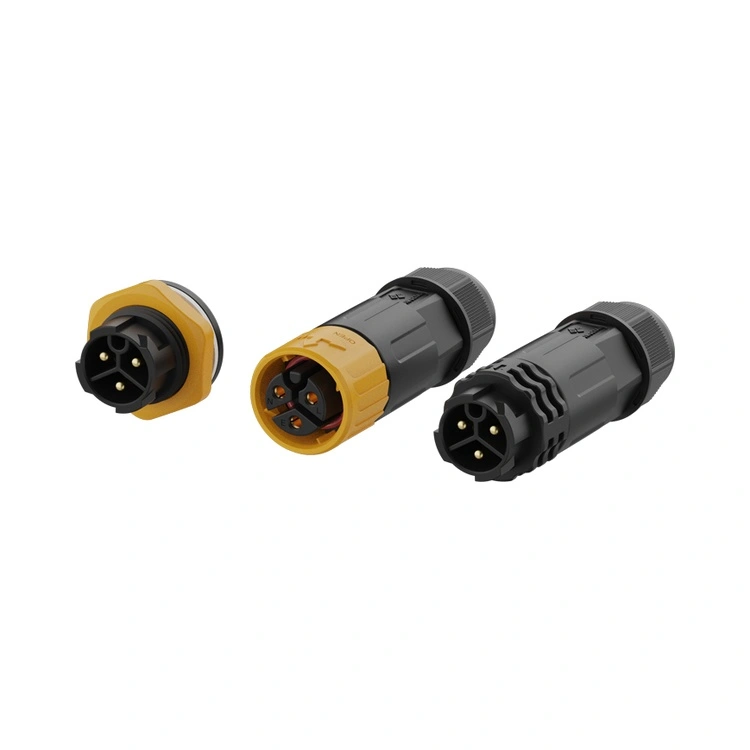

Ang mga contact ay ginawa mula sa brass na may selective gold plating, na nagpapanatili ng mababa at sable contact resistance sa daan-daang mga mating cycle. Ginagawa ng Reunion ang serye ng M16 sa pamamagitan ng patayong pinagsama-samang proseso—mula sa precision machining sa pamamagitan ng automated assembly at 100% electrical testing. Magagamit sa mga bersyon ng panel-mount at cable-mount, na may solder o PCB terminations, ang M16 series ay umaangkop sa magkakaibang disenyo ng kagamitan. Para sa mga inhinyero na nangangailangan ng connector na nag-aalok ng mas kasalukuyang kapasidad kaysa sa M12 ngunit sa isang compact form factor pa rin, ang connector na ito ay nagbibigay ng maaasahang, selyadong interconnect solution.
| Tampok | Benepisyo |
| IP67/IP68 Environmental Sealing | Lumalaban sa alikabok, pansamantalang immersion, at pinalawig na immersion—maaasahan para sa washdown, outdoor, at marine installation. |
| 2 hanggang 8-Pins na Mga Configuration | Sinusuportahan ang mga simpleng power connection, multi-signal, at hybrid na power-signal na application. |
| Hybrid 2+4 Pin na Opsyon | Pinagsasama ang power (2 pin, 10A) at signal (4 pin, 3A) sa iisang connector—binabawasan ang bilang ng cable at espasyo ng panel. |
| Kasalukuyang Rating hanggang 15A | Hinahawakan ang katamtamang pagkarga ng kuryente—angkop para sa mga motor, actuator, at LED lighting. |
| Threaded Locking Mechanism | Vibration-resistant mating—pinipigilan ang pagluwag mula sa paggalaw ng makinarya at thermal cycling. |
| Gold-Plated Brass Contacts | Mababang paglaban sa pakikipag-ugnay (≤3mΩ) at proteksyon sa kaagnasan—nagpapanatili ng pagganap sa mga mahalumigmig na kapaligiran. |
| High-Temperature PA66 housing | -40°C hanggang +105°C na operasyon—sinasaklaw ang pang-industriya at panlabas na temperatura na labis na labis. |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 2+4-pin |
| Rating ng Boltahe | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Kasalukuyang Rating | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Seksyon ng Kawad | 0.75-1.5mm² | 0.75-1.5mm² | 0.5-1.0mm² | 0.5-1.0mm² | 0.25-0.5mm² | 0.25-0.5mm² | 0.25-0.5mm² | 1.5/0.5mm² |
Temperatura sa Pagpapatakbo: -40°C ~ +105°C
Rating ng Proteksyon: IP67 / IP68 (pinagsama)
Materyal sa Pabahay: Mataas na temperatura na thermoplastic
Contact Material: Gold-plated na tansong haluang metal
Paglaban sa Pakikipag-ugnayan: ≤3mΩ
Mga Siklo ng Pagsasama: ≥500
Rating ng Flammability: UL 94 V-0
Lahat ng mga materyales RoHS compliant
| Aspeto | Reunion M16 Series | Mga Premium na European M16 Brand | Murang Gastos na Walang tatak na M16 |
| Presyo | Pagpepresyo na angkop sa dami | 3-4x na mas mataas | Mas mura sa harap |
| Pagtatatak Rating | IP67/IP68 – pamantayan | Karaniwang IP67 | Mga hindi na-verify na claim |
| Kasalukuyang Rating | Hanggang 15A | Hanggang 15A karaniwang | Variable |
| Mga Opsyon sa Pin | 2~8pins plus hybrid 2+4pins | Limitadong saklaw | Hindi kumpletong pagpili |
| 100% Electrical Testing | Bawat unit | Nakabatay sa sample | Random o wala |
| Traceability | ERP traceable mula sa resin hanggang sa tapos na connector | Oo | wala |
| Lead Time | 10-17 araw | 4-8 na linggo | Hindi mahuhulaan |
| Pagpapasadya ng MOQ | Mababa (100 piraso) | Mataas (500+) | Hindi inaalok |
| Teknikal na Suporta | 24-oras na tugon mula sa 10-taong engineering team | Mabuti ngunit mas mabagal | Limitado |
| Mga Sertipikasyon ng ISO | 9001, 14001, 13485 | Karaniwan 9001 | Karaniwan wala |
| Sertipikasyon | Saklaw |
| ISO 9001:2015 | Pamamahala ng kalidad—disenyo, produksyon, at serbisyo pagkatapos ng benta. |
| ISO 14001:2015 | Pamamahala sa kapaligiran—na-verify na pagbabawas ng basura at mga napapanatiling kasanayan. |
| ISO 13485:2016 | Pamamahala ng kalidad ng medikal na device—naaangkop para sa M16 na ginagamit sa diagnostic o monitoring equipment. |
| Nakilala ang UL | Sertipikasyon sa kaligtasan sa antas ng bahagi para sa mga merkado sa North America. |
| RoHS | Paghihigpit sa mga mapanganib na substance—pagsunod sa EU Directive. |
Ang linya ng produksyon ng M16 ng Reunion ay tumatakbo sa ilalim ng mahigpit na mga kontrol sa proseso. Ang IP67/IP68 sealing ay na-verify sa bawat production batch sa pamamagitan ng aktwal na immersion testing. Ang mga rekord ng pagsubok, mga sertipiko ng materyal, at mga ulat ng inspeksyon ay pinananatili para sa bawat batch, na sumusuporta sa iyong mga kalidad na pag-audit at mga kinakailangan sa dokumentasyon ng customer.
Pinagsasama ng 2+4 hybrid configuration ang dalawang power contact (rated 10A, 250V) at apat na signal contact (rated 3A, 50V) sa iisang connector housing. Nag-aalok ang disenyo na ito ng mga makabuluhang pakinabang:
Binabawasan ang bilang ng cable – Sa halip na magpatakbo ng magkahiwalay na power at signal cable, dala ng isang cable ang pareho.
Makakatipid ng espasyo sa panel – Pinapalitan ng isang cutout ng panel ang dalawa.
Pinapasimple ang pag-install – Isang connector ang isasama sa halip na dalawa.

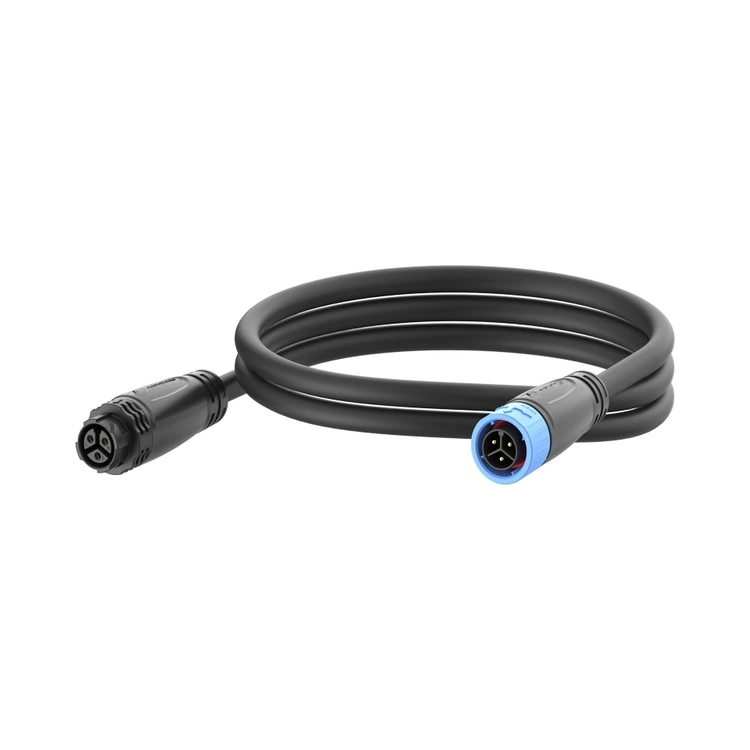

Kasama sa mga karaniwang application ang mga motor drive (power + encoder feedback), LED luminaires (power + DALI control), at mga pang-industriyang sensor na nangangailangan ng parehong kapangyarihan at data. Kung ang iyong device ay nangangailangan ng >4A para sa power at nagdadala din ng mga signal na mababa ang boltahe, ang 2+4 hybrid ay kadalasang ang pinaka mahusay na solusyon.
Ang parehong mga rating ay magagamit sa parehong disenyo ng connector, ngunit ang praktikal na pagkakaiba ay:
IP67 – Pinoprotektahan laban sa pansamantalang paglulubog (1m sa loob ng 30 minuto). Angkop para sa karamihan ng mga panlabas at washdown application.
IP68 – Pinoprotektahan laban sa tuluy-tuloy na paglulubog (lalim at tagal na tinukoy ng customer). Angkop para sa marine, submerged sensor, at flood-prone installation.
Ang pamantayang M16 ng Reunion ay may markang IP67. Para sa IP68, gumagamit kami ng mga pinahusay na O-ring na materyales at opsyonal na overmolding. Tukuyin ang iyong inaasahang lalim at tagal ng immersion (hal., "IP68, 2m sa loob ng 24 na oras") at kukumpirmahin ng aming engineering team ang pagiging angkop.
Upang makamit at mapanatili ang IP67 sealing, inirerekomenda ng Reunion ang:
Mating torque – I-hand-tighten ang coupling nut hanggang ang O-ring ay madikit sa ibabaw ng panel, pagkatapos ay maglapat ng karagdagang torque na 0.6-0.8Nm gamit ang torque wrench. Huwag lumampas sa 1.0Nm.
Pag-inspeksyon ng O-ring – Palitan ang O-ring kung nakikita ang deformation, crack, o hardening.
Iskedyul ng pagpapalit – Taun-taon para sa pang-araw-araw na washdown application; bawat 2-3 taon para sa karaniwang pang-industriyang kapaligiran.
Cable bend radius – Panatilihin ang minimum na 5× cable diameter sa connector entry.
Oryentasyon – Para sa mga outdoor/washdown application, i-orient ang cable exit pababa.
