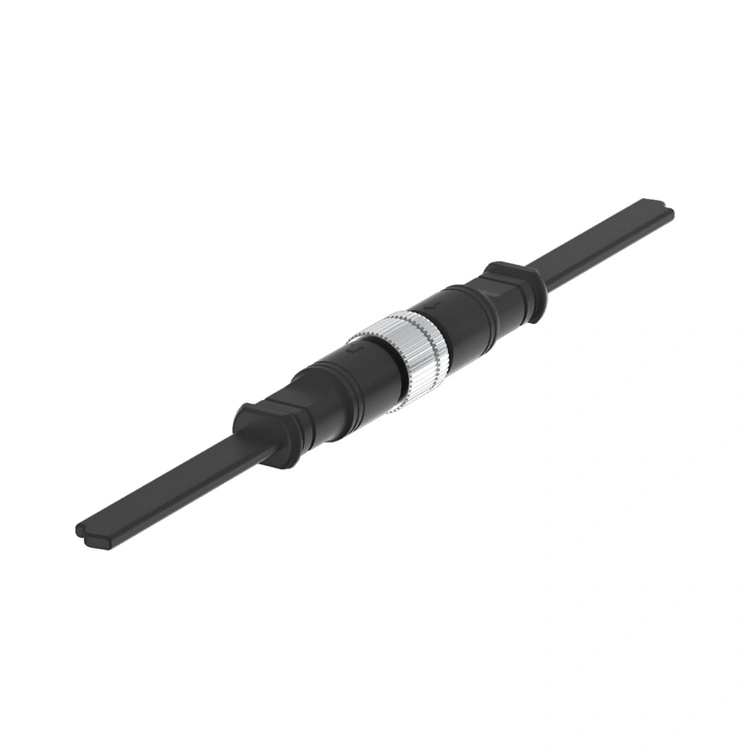

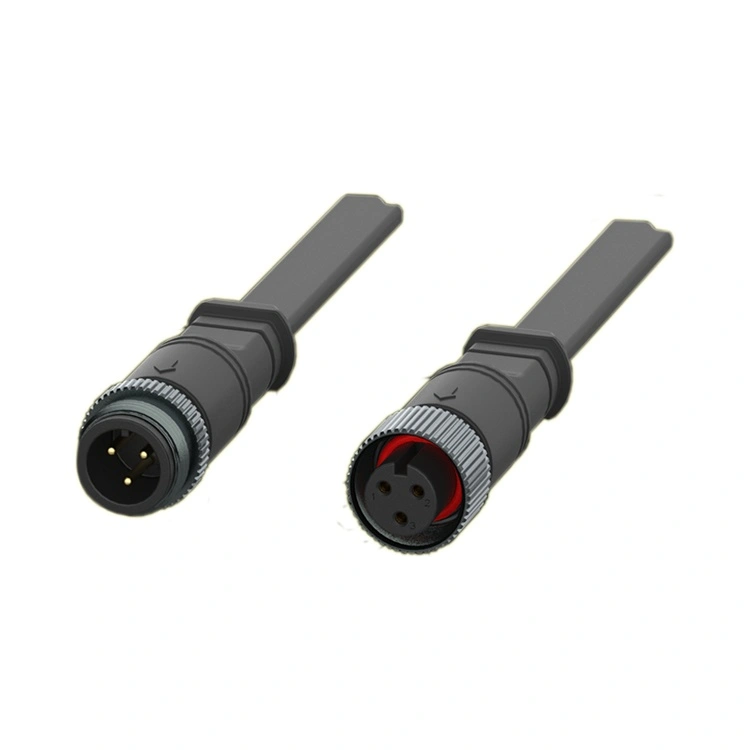

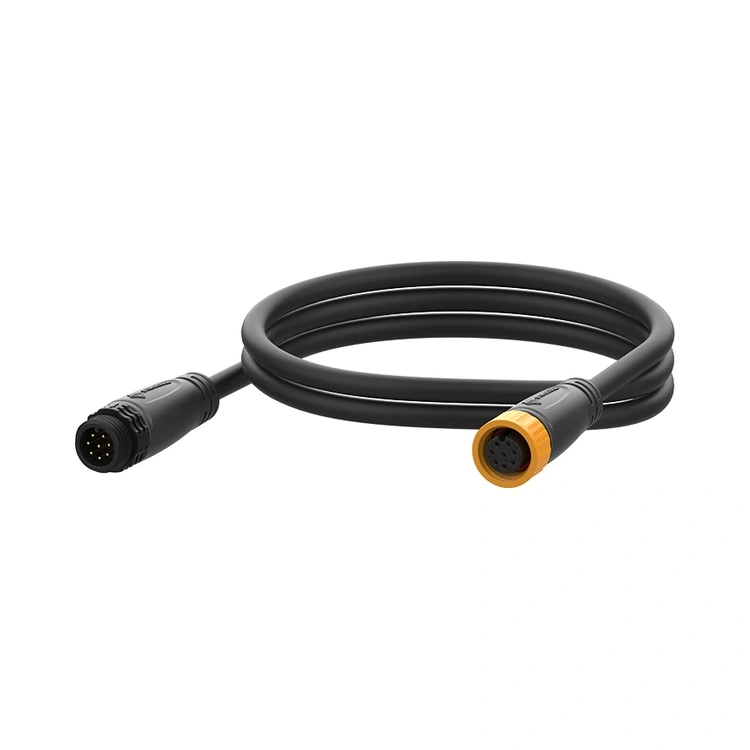

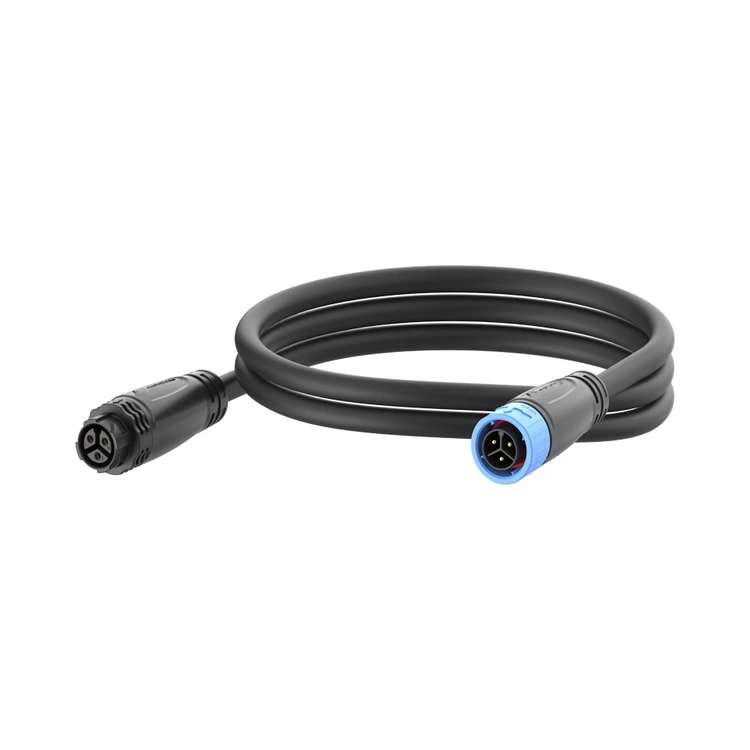

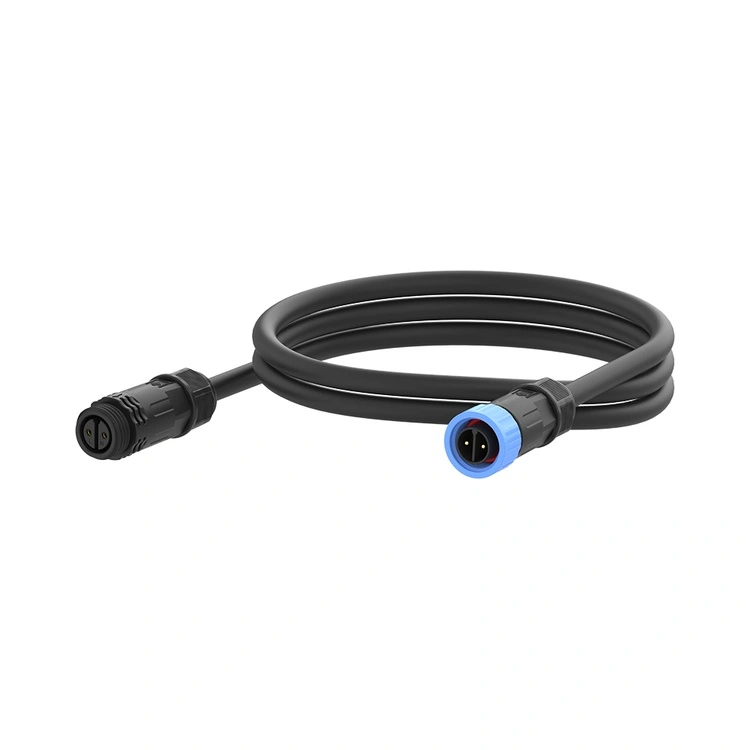

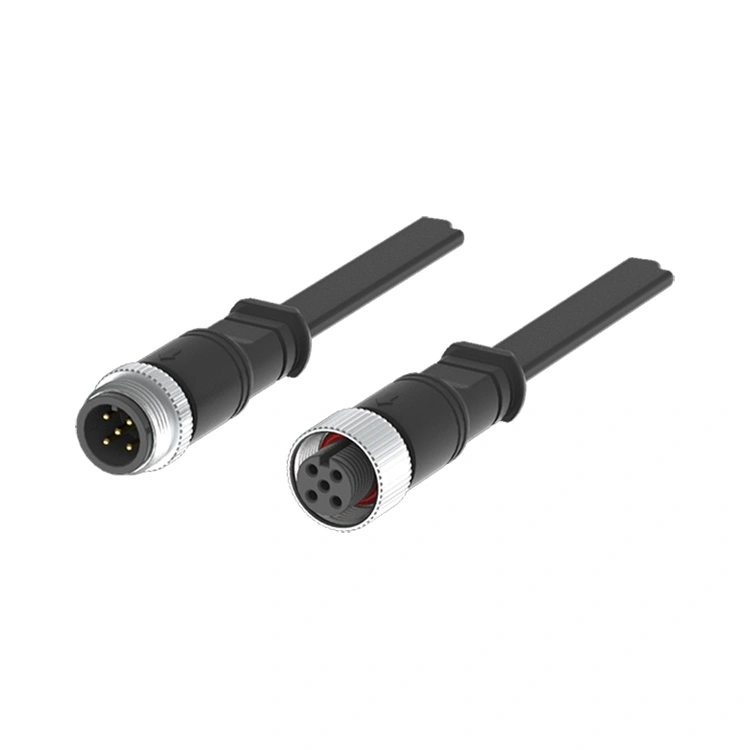

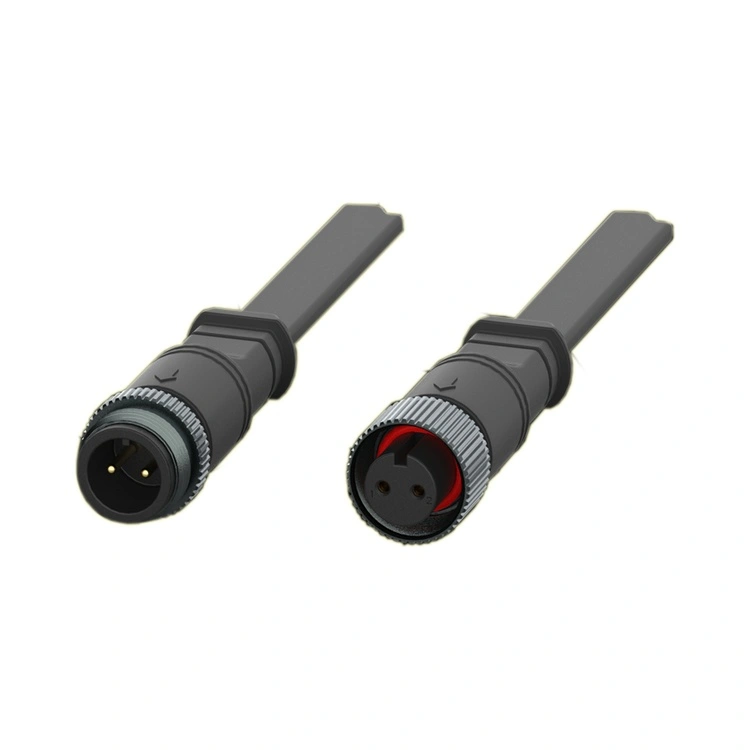

Ang M16 Series LED Light Connector ay ang espesyal na interconnect ng Reunion para sa matalinong LED lighting system—mula sa mga street light na may dimming control hanggang sa architectural lighting na may mga kakayahan sa pagbabago ng kulay. Pinagsasama ng threaded circular connector na ito ang isang matatag na 16mm interface na may IP67/IP68 sealing, na ginagawa itong angkop para sa mga outdoor installation kung saan parehong mahalaga ang power at signal integrity.
Available sa 2- hanggang 8-pin na configuration, kabilang ang key hybrid na 2+4 pin na bersyon (2 power pins + 4 signal pin), sinusuportahan ng M16 series ang parehong high-current power delivery (hanggang 15A) at low-voltage control signal (DALI, DMX, 0-10V dimming, o RS-485) sa loob ng isang compact connector.
Ang housing ay ginawa mula sa high-temperature thermoplastic na may mahusay na weather resistance, habang ang mga contact ay ginawa mula sa tanso na may selective gold plating upang matiyak ang mababa at matatag na contact resistance. Ginagawa ng Reunion ang serye ng M16 sa pamamagitan ng patayong pinagsama-samang proseso—mula sa precision machining at injection molding sa pamamagitan ng automated assembly at 100% electrical testing.

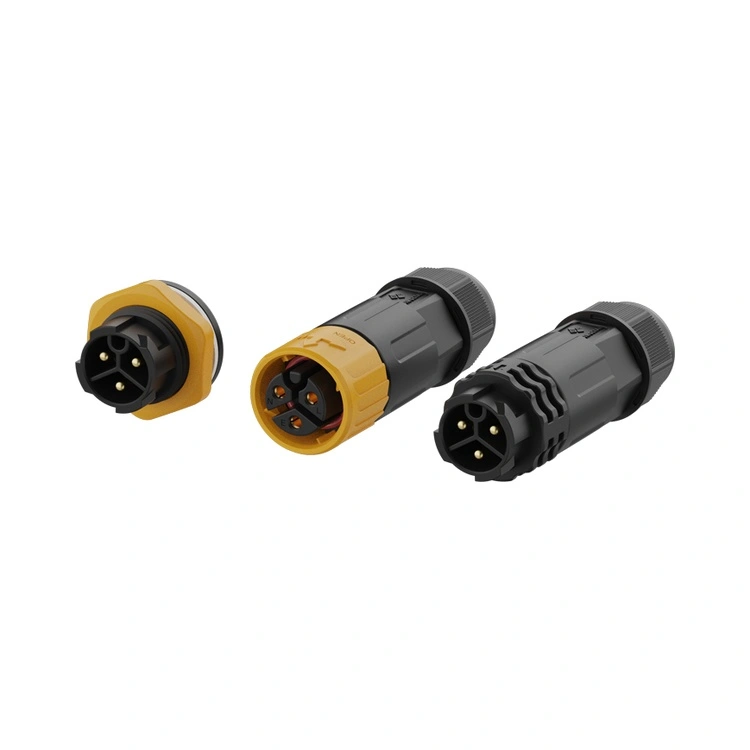

Available sa panel-mount at cable-mount na mga bersyon na may solder o PCB terminations, ang M16 series ay umaangkop sa magkakaibang disenyo ng luminaire. Para sa mga inhinyero na nagdidisenyo ng mga konektadong sistema ng pag-iilaw para sa mga matatalinong lungsod, tunnel, o sports stadium, ang connector na ito ay nagbibigay ng maaasahang, weather-sealed na interconnect na nagpapababa sa bilang ng cable at pinapasimple ang pag-install.
| Tampok | Benepisyo |
| IP67/IP68 Environmental Sealing | Lumalaban sa alikabok, ulan, at pansamantalang paglubog—maaasahan para sa mga panlabas na ilaw sa kalye, tunnel lighting, at mga sports stadium. |
| Hybrid 2+4 Pin Configuration | Pinagsasama ang 2 power pin (10A) at 4 na signal pin (3A) sa isang connector—binabawasan ang bilang ng cable at pinapasimple ang mga wiring ng luminaire. |
| Power Ratings hanggang 15A | Pinangangasiwaan ang mga high-power na LED load—angkop para sa mga street light, floodlight, at stadium lighting. |
| Signal-Friendly na Disenyo | Ang magkahiwalay na power at signal contact ay pumipigil sa interference |
| Threaded Locking Mechanism | Vibration-resistant mating—pinipigilan ang pagluwag mula sa hangin, pag-vibrate ng trapiko, at thermal cycling. |
| Gold-Plated Brass Contacts | Mababang contact resistance (≤3mΩ) at corrosion protection—nagpapanatili ng pare-parehong LED driver at control signal performance. |
| -40°C hanggang +105°C Operasyon | Ang malawak na hanay ng temperatura ay sumasaklaw sa matinding mga kondisyon sa labas—mula sa taglamig sa Arctic hanggang sa mga tag-araw ng disyerto. |
| Multi-Pin Options (2-8 Pins) | Sinusuportahan ang mga simpleng power-only luminaires at kumplikadong multi-channel na mga fixture na nagbabago ng kulay. |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 2+4-pin |
| Rating ng Boltahe | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Kasalukuyang Rating | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Seksyon ng Kawad | 0.75-1.5mm² | 0.75-1.5mm² | 0.5-1.0mm² | 0.5-1.0mm² | 0.25-0.5mm² | 0.25-0.5mm² | 0.25-0.5mm² | 1.5/0.5mm² |
Operating Temperatura:-40°C ~ +105°C
Rating ng Proteksyon:IP67 / IP68 (pinagsama)
Materyal sa Pabahay:Mataas na temperatura na thermoplastic
Materyal sa Pakikipag-ugnayan:Gold-plated na tansong haluang metal
Contact Resistance:≤3mΩ
Mga Siklo ng Pagsasama:≥500
Rating ng Flammability:UL 94 V-0
Lahat ng mga materyales RoHS compliant
Smart Street Lighting– Sentralisadong dimming at monitoring system na may DALI o 0-10V na kontrol.
Pag-iilaw ng Tunnel– Mga high-power na luminaire na may dimming at pag-uulat ng fault.
Architectural at Façade Lighting– RGB at tunable-white system na nangangailangan ng kontrol ng DMX.
Stadium at Sports Lighting– High-power na mga floodlight na may on-site dimming at kontrol.
Industrial High-Bay Lighting– Warehouse at factory lighting na may motion sensing at daylight harvesting.
Marine at Offshore Lighting– Corrosion-resistant fixtures para sa mga barko at offshore platform.
Solar-Powered Lighting– Off-grid system na may pamamahala ng baterya at dimming.
Ang Land Transport Authority ng Singapore ay nag-a-upgrade ng 25,000 street lights sa smart LED luminaires na may sentralisadong dimming at fault reporting sa pamamagitan ng DALI protocol. Nangangailangan ang proyekto ng mga connector na may kakayahang magdala ng parehong power at DALI control signal sa iisang cable—na binabawasan ang pagiging kumplikado ng pag-install at gastos ng cable. Ibinigay ng Reunion ang M16 series na may 2+4 hybrid configuration (2 power pin para sa LED driver, 4 signal pin para sa DALI), IP67 sealing, at pre-assembled PUR cable harnesses.Mahigit 25,000 connectors ang naihatid sa buong proyekto. Pagkatapos ng 2 taon ng operasyon sa tropikal na klima ng Singapore (mataas na kahalumigmigan, malakas na ulan), iniulat ng proyektoisang rate ng pagkabigo ng connector na 0.01%. Na-kredito ng kliyente ang 2+4 hybrid na disenyo para sa pagpapagana ng single-cable installation, na binabawasan ang wiring time ng 35% kumpara sa mga nakaraang hiwalay na power/signal installation.
| Sertipikasyon | Saklaw |
| ISO 9001:2015 | Pamamahala ng kalidad—disenyo, produksyon, at serbisyo pagkatapos ng benta. |
| ISO 14001:2015 | Pamamahala sa kapaligiran—na-verify na pagbabawas ng basura at mga napapanatiling kasanayan. |
| ISO 13485:2016 | Pamamahala ng kalidad ng medikal na device—naaangkop para sa M16 na ginagamit sa diagnostic o monitoring equipment. |
| Nakilala ang UL | Sertipikasyon sa kaligtasan sa antas ng bahagi para sa mga merkado sa North America. |
| RoHS | Paghihigpit sa mga mapanganib na substance—pagsunod sa EU Directive. |
Ang linya ng produksyon ng M16 LED connector ng Reunion ay tumatakbo sa ilalim ng mahigpit na mga kontrol sa proseso. Ang IP67 sealing ay na-verify sa bawat production batch sa pamamagitan ng aktwal na immersion testing. Ang mga rekord ng pagsubok, mga sertipiko ng materyal, at mga ulat ng inspeksyon ay pinananatili para sa bawat batch, na sumusuporta sa iyong mga kalidad na pag-audit at mga kinakailangan sa dokumentasyon ng customer.
Ang 2+4 hybrid configuration ay partikular na mahalaga para samatalinong LED lighting system kung saan ang parehong power at control signal ay kinakailangan:
2 power pin maghatid ng mataas na kasalukuyang (10A) sa 250V para sa LED driver.
4 na signal pin nagdadala ng mga low-voltage control signal (hal., DALI, DMX, 0-10V dimming, o RS-485 data).
Sa pamamagitan ng pagsasama-sama ng dalawa sa isang connector, inalis mo ang pangangailangan para sa magkahiwalay na power at signal cables—binabawasan ang oras ng pag-install, gastos ng cable, at panel space. Ito ay lalong mahalaga para sa matalinong pag-iilaw sa kalye, kung saan ang mga luminaire ay madalas na magkalayo, at ang pagpapatakbo ng isang hybrid na cable ay higit na mas matipid kaysa sa pagpapatakbo ng magkahiwalay na power at control cable.
Oo—nagbibigay ang 2+4 hybrid configuration4 na independiyenteng mga contact ng signal, na nagpapahintulot sa maramihang mga protocol na dalhin sa parehong connector. Halimbawa:
DALI nangangailangan ng 2 wires (data + ground).
DMX(RS-485) ay nangangailangan ng 3 wire (data+, data-, ground).
0-10V dimming nangangailangan ng 2 wires (dim + ground).
Sa 4 na signal pin, maaari mong suportahan ang DALI (2 pin) + isang karagdagang control channel, o isang buong pagpapatupad ng DMX (3 pin) + isang ekstrang. Para sa mga application na nangangailangan ng higit pang mga linya ng signal (hal., tunable-white + RGB color control), inirerekomenda namin ang paggamit ng 5-, 6-, o 8-pin na configuration. Matutulungan ka ng aming engineering team na piliin ang pinakamainam na configuration ng pin para sa iyong mga partikular na kinakailangan sa protocol.
Upang makamit at mapanatili ang IP67/IP68 sealing sa panlabas na LED installation, inirerekomenda ng Reunion ang:
Mating torque– Higpitan ng kamay ang coupling nut hanggang ang O-ring ay madikit sa ibabaw ng panel, pagkatapos ay maglapat ng karagdagang torque ng0.6-0.8Nmgamit ang isang torque wrench. Huwag lumampas sa 1.0Nm.
O-ring inspeksyon– Palitan ang O-ring kung makikita ang deformation, crack, o hardening.
Iskedyul ng pagpapalit– Para sa panlabas na LED installation (araw-araw na thermal cycling, UV exposure, rain), palitan ang O-rings tuwing 2-3 taon bilang bahagi ng preventive maintenance.
Cable bend radius– Panatilihin ang isang minimum na radius ng bend ng5 × diameter ng cable sa entry ng connector upang maiwasan ang stress sa cable seal.
Oryentasyon ng cable– Para sa mga panlabas na pag-install, i-orient ang cable exit pababa upang maiwasan ang water pooling malapit sa interface ng seal.
Paglilinis– Linisin ang mga panlabas na connector na may banayad na sabong panlaba at tubig bago muling ikonekta upang maiwasan ang mga debris na makompromiso ang seal.
