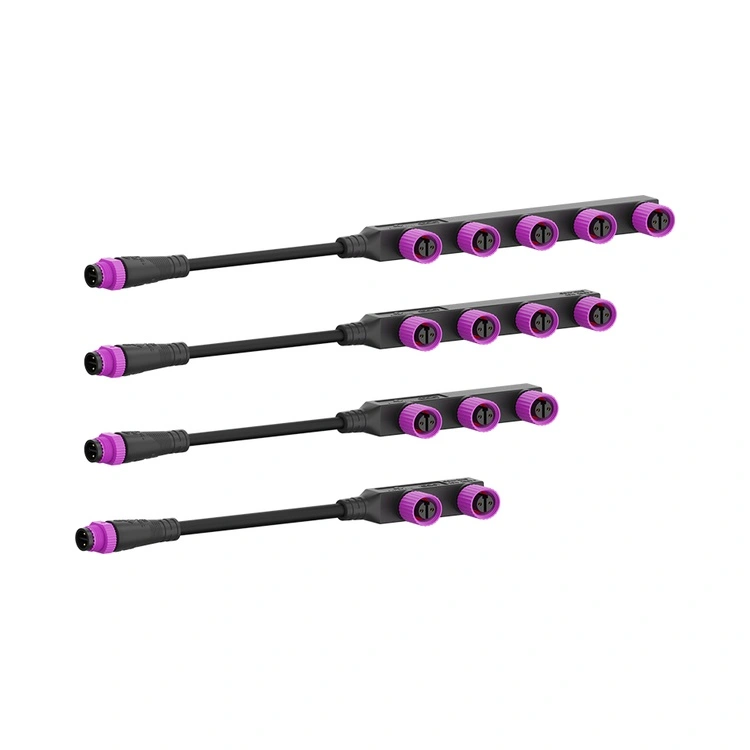

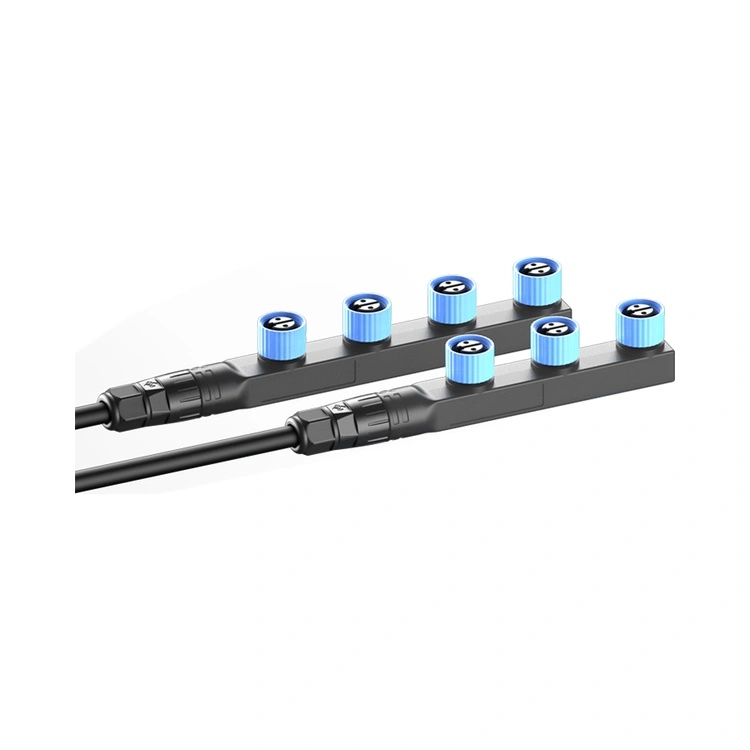

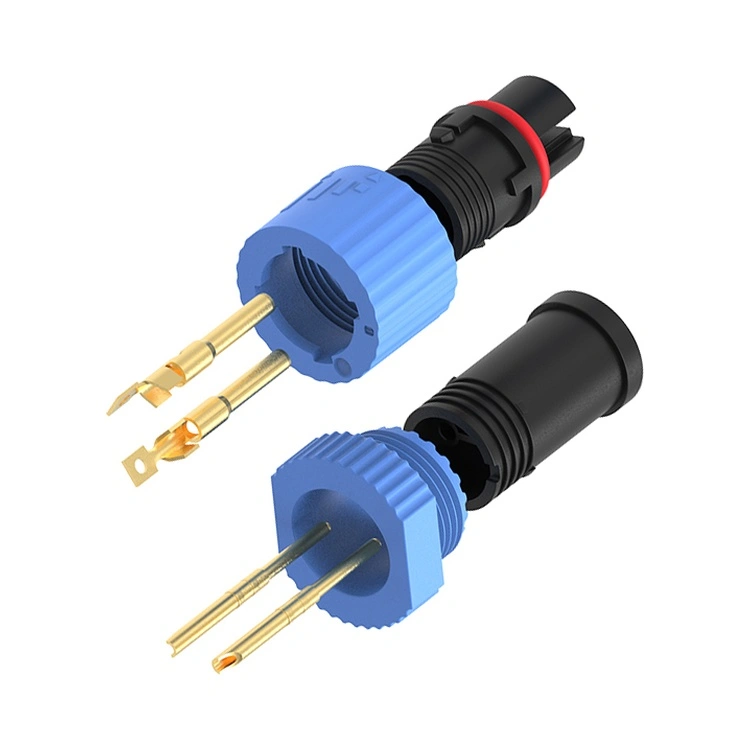

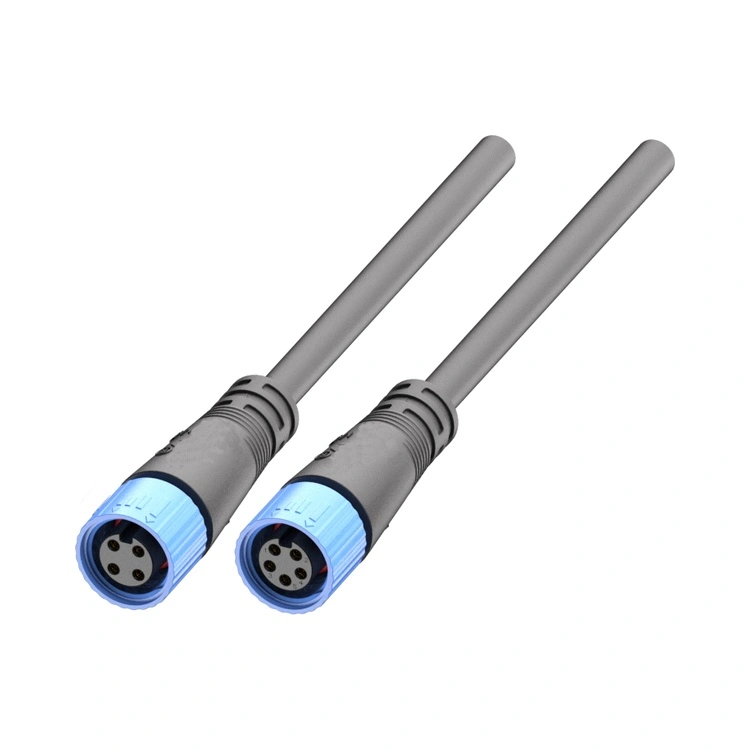

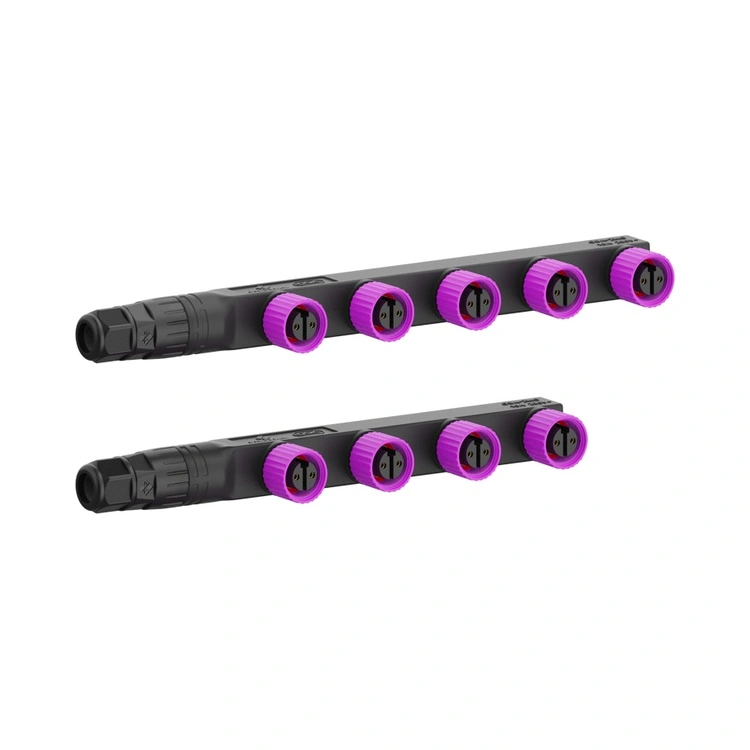

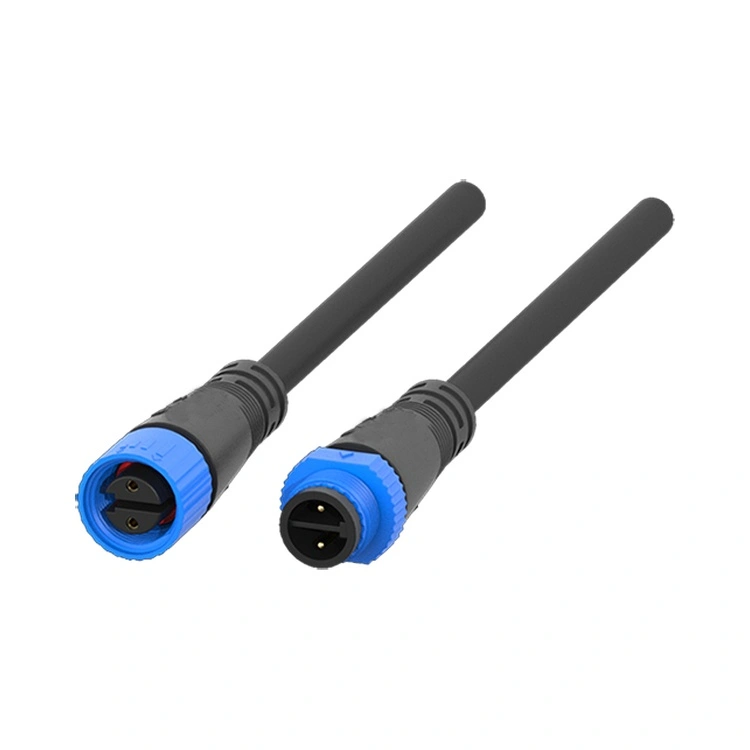

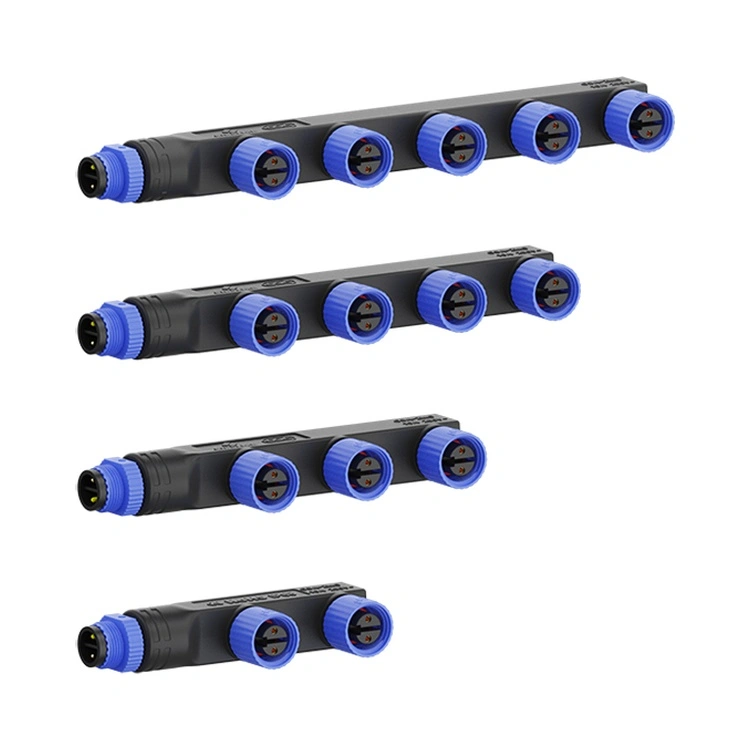

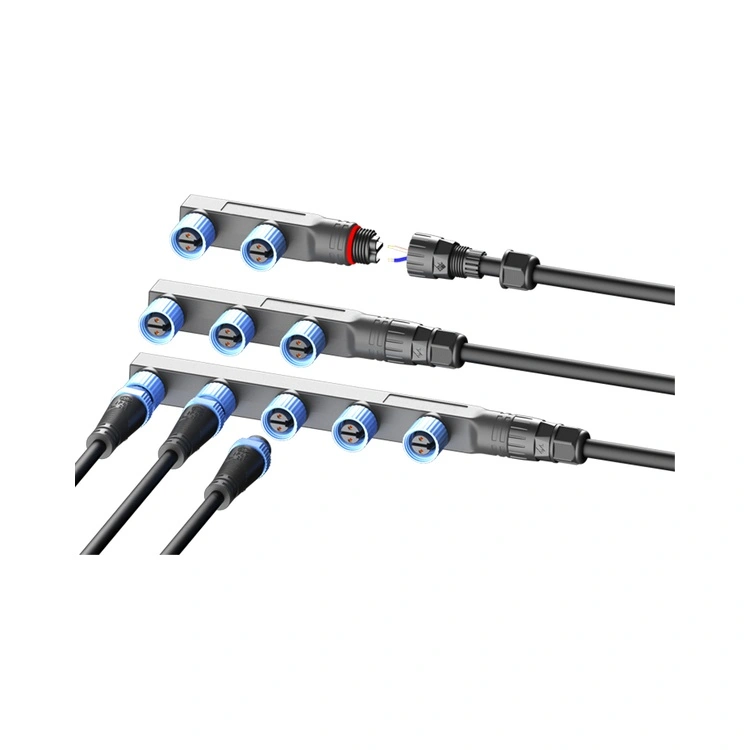

Ang M15 Series LED Light Connector ay ang dalubhasang interconnect ng Reunion para sa panlabas na LED lighting industry—isa sa pinakamabilis na lumalagong mga segment sa industriyal na pag-iilaw. Na-certify sa mga pamantayan ng interface ng LED lighting, pinagsasama ng threaded circular connector na ito ang isang compact na 15mm F-type na disenyo na may IP67-rated sealing, na ginagawa itong angkop para sa mga street light, tunnel lighting, architectural illumination, stadium floodlight, at outdoor LED display.
Ang pabahay ng connector ay ginawa mula sa high-strength na PA66 thermoplastic, na nagbibigay ng mahusay na paglaban sa panahon, proteksyon sa kaagnasan, at mekanikal na tibay nang walang mga alalahanin sa timbang at kaagnasan ng mga alternatibong metal.
Ang pangunahing tampok sa kaligtasan ng serye ng M15 ay ang multi-core internal partition na disenyo nito—ang mga hiwalay na hadlang sa pagitan ng mga power conductor ay pumipigil sa mga short circuit mula sa pagkasira ng wire insulation, isang kritikal na kinakailangan para sa mga high-power na LED installation kung saan ang mga power supply ay makakapaghatid ng higit sa 500W.
Ang mga contact ay gawa mula sa tansong haluang metal na may gintong kalupkop, pinapanatili ang mababa at matatag na resistensya sa pakikipag-ugnay (≤3mΩ) sa haba ng serbisyo ng connector.
Available sa 2-, 3-, 4-, at 5-pin na mga configuration na may kasalukuyang mga rating hanggang 10A, sinusuportahan ng serye ng M15 ang parehong constant-current at constant-voltage LED driver.
Ginagawa ng Reunion ang serye ng M15 sa pamamagitan ng patayong pinagsama-samang proseso—mula sa precision injection molding sa pamamagitan ng automated assembly at 100% electrical testing. Tinitiyak ng threaded locking mechanism ang vibration-resistant mating—na kritikal para sa mga installation na nakalantad sa hangin, traffic vibration, at thermal cycling mula -40°C hanggang +105°C.
Para sa mga inhinyero na nagdidisenyo ng mga outdoor lighting system, ang connector na ito ay nagbibigay ng maaasahan, ligtas, at compact na solusyon na partikular na iniakma para sa mga LED application, na sinusuportahan ng 15 taong karanasan sa pagmamanupaktura ng Reunion.
Ang serye ng M15 ay sadyang binuo para sa panlabas na LED na ilaw, na may mga tampok na tumutugon sa mga partikular na pangangailangan ng mga pangmatagalang panlabas na pag-install.
| Tampok | Benepisyo |
| IP67 Environmental Sealing | Lumalaban sa tuluy-tuloy na paglulubog—maaasahan para sa mga ilaw sa kalye, ilaw ng tunnel, at mga panlabas na display na nakalantad sa ulan, niyebe, at pagbaha. |
| Multi-Core Internal Partition | Paghiwalayin ang mga hadlang sa pagitan ng mga power conductor—nagpapahusay ng kaligtasan sa kuryente sa mga high-power na LED installation. |
| Compact na F-Type na Disenyo | Space-saving 15mm na interface—angkop para sa mga slim LED luminaires at modular lighting system na may mahigpit na espasyo. |
| PA66 Pabahay | Weather-resistant, corrosion-proof—idinisenyo para sa buhay ng serbisyo sa labas. |
| Gold-Plated Copper Alloy Contacts | Mababang contact resistance (≤3mΩ) at corrosion protection—nagpapanatili ng pare-parehong performance ng LED driver sa paglipas ng panahon. |
| Threaded Locking Mechanism | Vibration-resistant mating—pinipigilan ang pagluwag mula sa hangin, pag-vibrate ng trapiko, at thermal cycling. |
| 2-5 Pin Configuration | Sinusuportahan ang constant-current, constant-voltage, at mixed power/signal LED applications. |
| -40°C hanggang +105°C Operasyon | Ang malawak na hanay ng temperatura ay sumasaklaw sa matinding mga kondisyon sa labas—mula sa taglamig sa Arctic hanggang sa mga tag-araw ng disyerto. |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin |
| Rating ng Boltahe | 250V | 250V | 125V | 125V |
| Kasalukuyang Rating | 10A | 10A | 10A | 10A |
| Seksyon ng Kawad | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Operating Temperatura:-40°C ~ +105°C
Rating ng Proteksyon:IP67 / IP68 (pinagsama)
Materyal sa Pabahay:PA66
Materyal sa Pakikipag-ugnayan:Gold-plated na tansong haluang metal
Contact Resistance:≤3mΩ
Mga Siklo ng Pagsasama:≥500
Pamantayan sa Disenyo:Sumusunod sa mga pamantayan ng interface ng LED lighting
Rating ng Flammability:UL 94 V-0
Lahat ng mga materyales RoHS compliant
Ang M15 Series LED Light Connector ay naka-deploy sa mga outdoor lighting application kung saan ang pagiging maaasahan at kaligtasan ang pinakamahalaga.
Street at Highway Lighting– LED street lights at highway illumination system.
Pag-iilaw ng Tunnel– Pag-iilaw ng highway at railway tunnel.
Architectural at Façade Lighting– Mga balangkas ng gusali, tulay, at monumento.
Stadium at Sports Lighting– Malaking lugar na mga sistema ng floodlighting.
Mga panlabas na LED Display– Modular billboard at malalaking format na screen.
Landscape at Park Lighting– Pag-iilaw ng daanan, pandekorasyon na pag-install, at pag-iilaw sa hardin.
Solar-Powered Lighting– Off-grid na pag-iilaw ng kalye at daanan.
| Sertipikasyon | Saklaw |
| ISO 9001:2015 | Pamamahala ng kalidad—disenyo, produksyon, at serbisyo pagkatapos ng benta. |
| ISO 14001:2015 | Pamamahala sa kapaligiran—na-verify na pagbabawas ng basura at mga napapanatiling kasanayan. |
| ISO 13485:2016 | Pamamahala ng kalidad ng medikal na device—naaangkop para sa M15 na ginagamit sa diagnostic o monitoring equipment. |
| Nakilala ang UL | Sertipikasyon sa kaligtasan sa antas ng bahagi para sa mga merkado sa North America. |
| RoHS | Paghihigpit sa mga mapanganib na substance—pagsunod sa EU Directive. |
Ang linya ng produksyon ng M15 LED connector ng Reunion ay tumatakbo sa ilalim ng mahigpit na mga kontrol sa proseso. Ang IP67 sealing ay na-verify sa bawat production batch sa pamamagitan ng aktwal na immersion testing. Ang mga rekord ng pagsubok, mga sertipiko ng materyal, at mga ulat ng inspeksyon ay pinananatili para sa bawat batch, na sumusuporta sa iyong mga kalidad na pag-audit at mga kinakailangan sa dokumentasyon ng customer.
Ang multi-core na panloob na disenyo ng partisyon ay atampok sa kaligtasan partikular na ininhinyero sa serye ng M15 para sa mga aplikasyon ng LED lighting. Sa mga high-power LED installation, ang power supply ay maaaring maghatid ng >500W sa mga boltahe hanggang 350V DC. Kung ang isang wire insulation layer ay nasira (sa panahon ng pag-install o mula sa vibration), ang mga nakalantad na konduktor ay maaaring mag-short-circuit—magdulot ng pagkabigo ng driver o maging ng sunog. Ang mga panloob na partisyon ay nagbibigay ng pisikal na paghihiwalay sa pagitan ng mga konduktor sa loob ng katawan ng konektor, na pumipigil sa pakikipag-ugnay kahit na ang pagkakabukod ay nakompromiso. Ang tampok na ito ayhindi standard sa pangkalahatang layunin na mga konektor (M8/M12) at ito ay isang pangunahing pagkakaiba para sa M15. Ang mga partisyon ng reunion ay ganap na hinubog sa insulator—hindi idinagdag bilang hiwalay na mga bahagi—na tinitiyak na mananatiling epektibo ang mga ito sa buong buhay ng serbisyo ng connector.
Upang makamit at mapanatili ang IP67 sealing sa mga panlabas na LED installation, inirerekomenda ng Reunion ang:
Mating torque– Higpitan ng kamay ang coupling nut hanggang ang O-ring ay madikit sa ibabaw ng panel, pagkatapos ay maglapat ng karagdagang torque ng0.4-0.6Nmgamit ang isang torque wrench. Huwag lumampas sa 0.8Nm.
O-ring inspeksyon– Ang pre-installed na O-ring ay dapat suriin sa bawat maintenance cycle. Palitan kung nakikita ang deformation, crack, o hardening.
Iskedyul ng pagpapalit ng O-ring– Para sa mga outdoor installation na may pang-araw-araw na thermal cycling, palitan ang mga O-ring tuwing 2-3 taon bilang bahagi ng preventive maintenance.
Cable bend radius– Panatilihin ang isang minimum na radius ng bend ng5 × diameter ng cable sa entry ng connector upang maiwasan ang stress sa cable seal.
Oryentasyon ng cable– I-orient ang cable exit pababa para maiwasan ang water pooling malapit sa seal interface.
Paglilinis bago muling kumonekta– Linisin ang mga panlabas na connector na may banayad na sabong panlaba at tubig bago muling ikonekta upang maiwasan ang mga debris na makompromiso ang seal.
