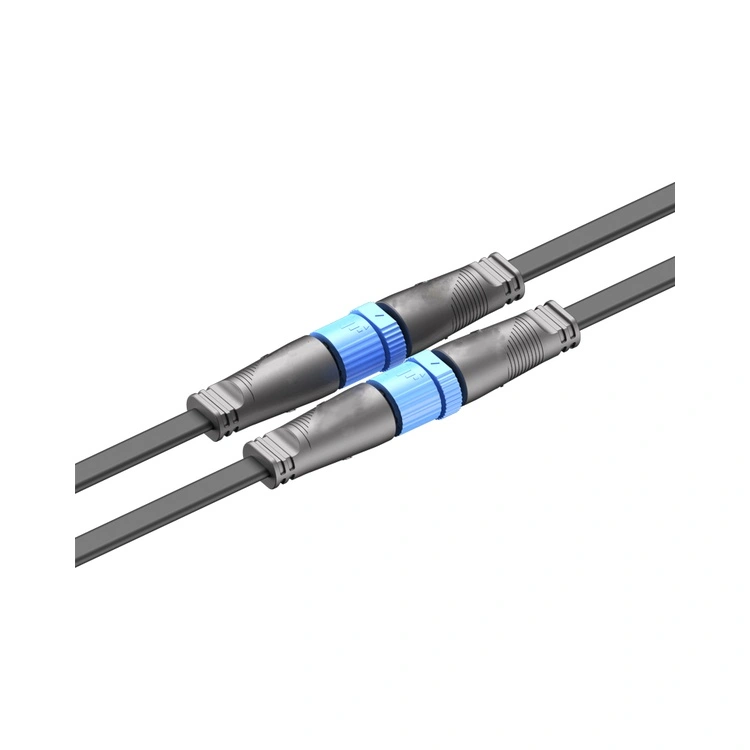

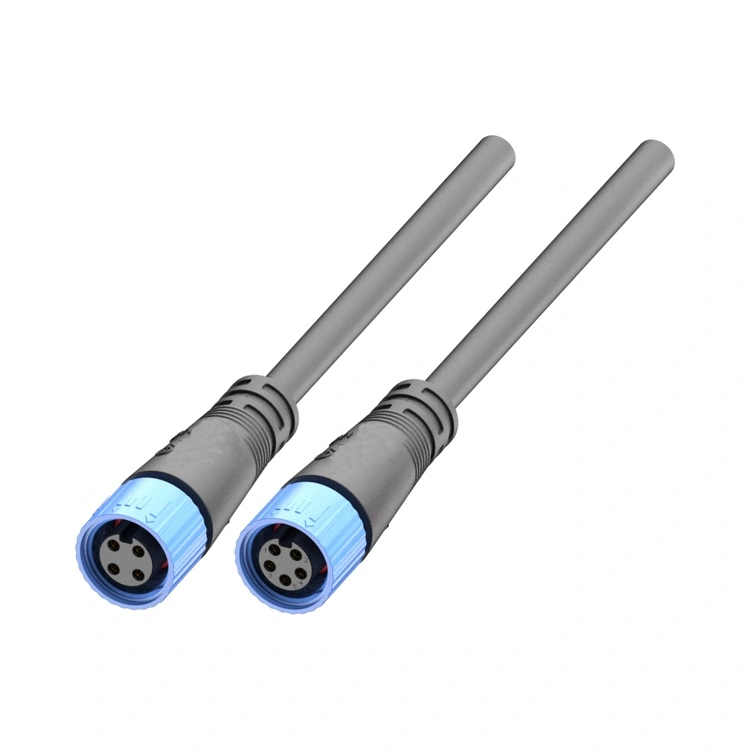

M15 Series Waterproof Connector

Ang M15 series waterproof connector ay hindi lamang isang sinulid na pabilog na interface; ito ang nakatalagang hadlang sa kaligtasan ng Reunion para sa mga high-power LED system kung saan ang mga hadlang sa espasyo ay nakakatugon sa matinding pagkakalantad sa panahon. Habang ang mga karaniwang M12 na opsyon ay humahawak ng mga low-current na signal, ang 15mm na platform na ito ay tumatanggap ng 16–20AWG conductor na nagdadala ng hanggang 10A bawat pin—kritikal para sa pagmamaneho ng mga modernong 500W+ LED engine sa mga proyekto sa arkitektura at imprastraktura.

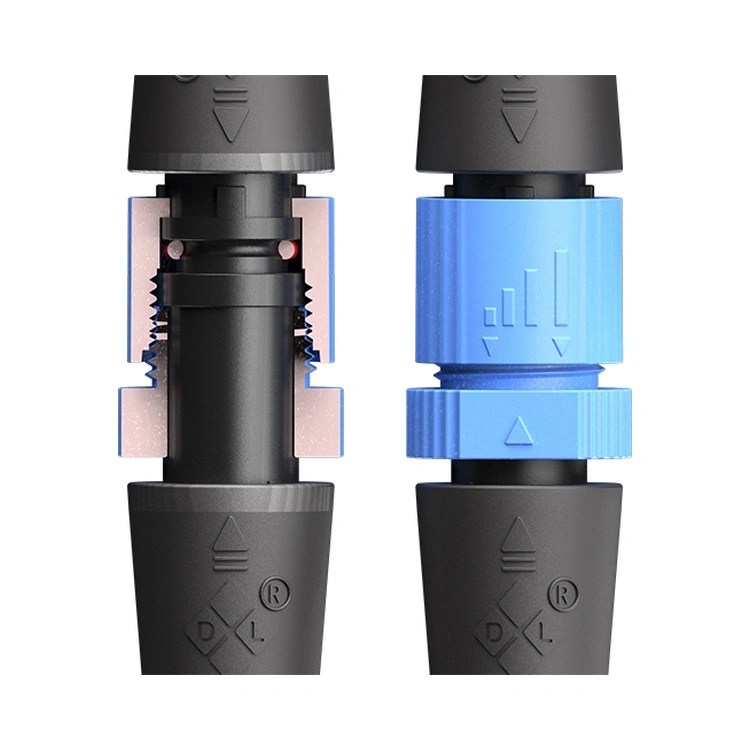

Natatanging pagkakaiba ng engineering: Nagsasama ang Type-design housingmulti-core na panloob na mga partisyon—mga pisikal na hadlang na naghihiwalay sa mga linya ng kuryente at signal sa loob ng parehong shell. Sa real-world installation (hal., tunnel lighting na may 24/7 na operasyon), pinipigilan ng partition na ito ang mga sakuna na short circuit kung ang indibidwal na wire insulation ay napupunta laban sa vibration, isang failure mode na kadalasang napapansin ng mga generic na circular connector.

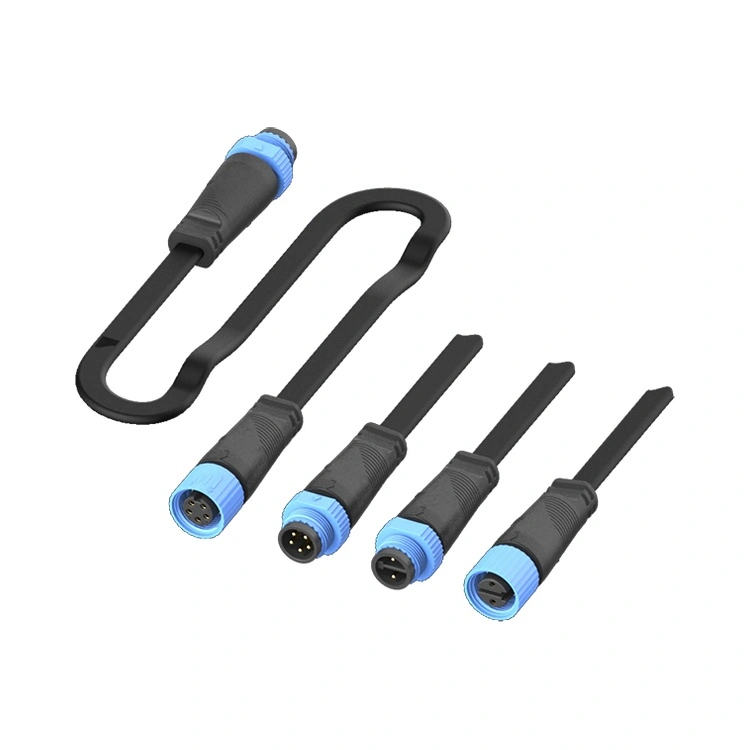

Ginagawa ng Reunion ang seryeng ito sa pamamagitan ng patayong pinagsama-samang proseso: precision PA66 injection molding, automated na gold-plating sa mga copper alloy na contact, at 100% electrical testing bawat batch. Magagamit sa 2-, 3-, 4-, at 5-pin na layout, ang M15 series waterproof connector sumusuporta sa parehong constant-current at constant-voltage LED driver, na may sinulid na locking nut na nagpapanatili ng torque integrity sa ilalim ng wind-induced resonance at araw-araw na thermal cycling .

Mga Pangunahing Punto ng Pagbebenta

Teknikal na Pagtutukoy

Pangkalahatang Pagtutukoy:

Operating Temperatura:-40°C ~ +105°C

Proteksysa:IP67 / IP68 (na-verify sa ilalim ng mated condition na may ibinigay na O-ring)

Pabahay:PA66

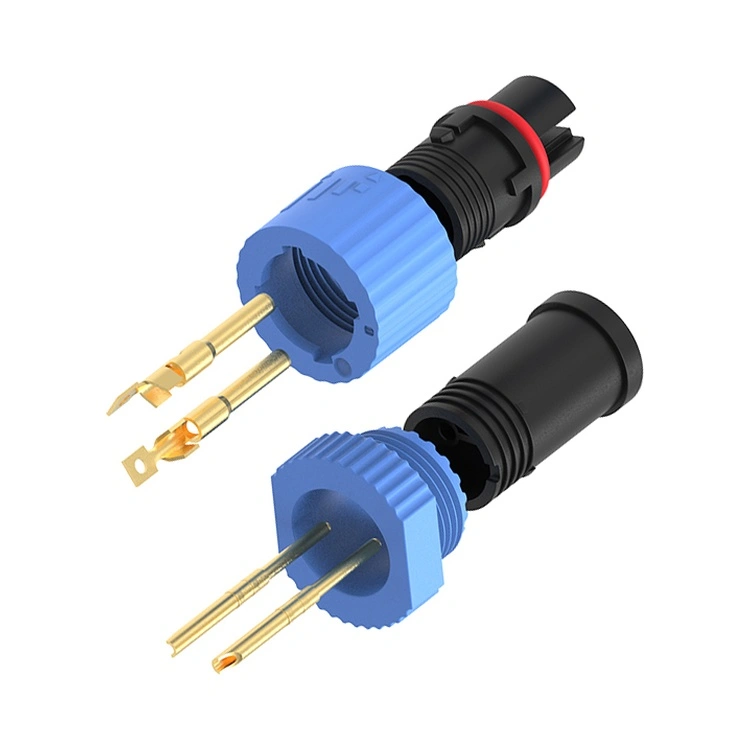

Makipag-ugnayan:Gold-plated na tansong haluang metal

Contact Resistance:≤3mΩ

Mating tibay:≥500 beses

Pagkasunog:UL 94 V-0

Pagsunod:RoHS, REACH

Mga Pakikipagkumpitensya

Mga Sertipikasyon at Pagtitiyak ng Kalidad

Ang pasilidad ng pagmamanupaktura ng Reunion (ISO 9001, 14001, at 13485 na sertipikado) ay tumatakbo sa ilalim ng mahigpit na kontrol sa proseso ng istatistika. Bawat production lot ng M15 series waterproof connector kasama ang:

Hilaw na materyal

In-process na mga rekord ng paghubog ng iniksyon (presyon, temperatura, oras ng pag-ikot)

100% electrical testing (Hi-pot, insulation resistance, at contact resistance)

Mga ulat sa pagsubok sa pagsasawsaw ng IP67 (random na sample mula sa bawat batch – pinanatili ang mga larawan at video)

Mga Madalas Itanong (FAQ)

1. Bakit ko pipiliin itong M15 kaysa sa karaniwang M12 o M8 para sa aking LED street light project?

Ang M15 series waterproof connector ay hindi isang generic na connector ng automation na repurposed para sa pag-iilaw. Tinutugunan nito ang tatlong totoong gaps:

Kasalukuyang kapasidad: Ang M12/M8 ay karaniwang humahawak ng 4A max; Naghahatid ang M1510A bawat pin—mahahalaga para sa 100W+ LED modules.

Mga partisyon sa kaligtasan: Ang mga panloob na hadlang aysapilitan para sa mga sistema ng SELV (Safety Extra Low Voltage) kung saan magkakasamang umiiral ang mga power at control wire. Kung wala ang mga ito, ang isang stray wire strand ay maaaring maikli ng 250V sa isang linya ng signal—na sumisira sa mga driver.

tibay: Ang PA66 housing ng M15 na may mga UV stabilizer ay pumipigil sa sun-induced cracking—isang kilalang failure mode para sa karaniwang M12 nylon blends sa outdoor pole mounts.

2. Bakit PA66 plastic sa halip na machined brass o stainless steel?

Tatlong dahilan ng engineering:

Tugma sa thermal expansisa: Ang PA66 ay lumalawak/nagkontrata gamit ang cable jacket at LED housing, na binabawasan ang seal shear stress sa panahon ng -40°C~+105°C swings.

Pag-iwas sa galvanic corrosisa: Sa coastal o de-icing salt environment, ang mga metal connector ay dumaranas ng crevice corrosion kahit na may plating. Tinatanggal ito ng PA66 nang buo.

Pagbawas ng timbangsa: 40% na mas magaan kaysa sa katumbas na mga shell ng metal—kritikal para sa mga cantilevered luminaire arm sa ilalim ng wind load.

Para sa mga proyektong tahasang nangangailangan ng metal shielding (hal., EMI-sensitive na medikal na ilaw), ang Reunion ay nag-aalok ng alternatibong serye—ngunit para sa 95% ng mga panlabas na LED na application, ang PA66 ay higit sa metal sa kabuuang halaga ng pagmamay-ari.

3. Anong torque at iskedyul ng pagpapanatili ang ginagarantiyahan ang IP67 sa loob ng 5 taon?

Mating torque:Higpitan ng kamay hanggang sa maupo ang O-ring, pagkatapos ay ilapat0.4–0.6 Nm na may torque wrench. Huwag kailanman lalampas sa 0.8 Nm (nakakasira ng O-ring ang sobrang compression).

O-ring inspeksysa:Palitan ang paunang naka-install na NBR O-ring bawat24 na buwan para sa mga pag-install na may pang-araw-araw na thermal cycling >30°C delta.

Pagpasok ng cable:Panatilihin ang a5 × diameter ng cable bend radius sa strain relief para maiwasan ang mga micro-gaps sa paligid ng wire insulation.

Oryentasysa: Palaging iruta ang cable pababa upang maiwasan ang pagsasama-sama ng tubig sa interface ng backshell.

Nagbibigay ang reunion ng mga factory-assembled cable harnesses na may mga pre-torqued connector—tinatanggal ang pagkakaiba-iba ng pag-install sa field para sa mga kritikal na proyekto sa imprastraktura.
