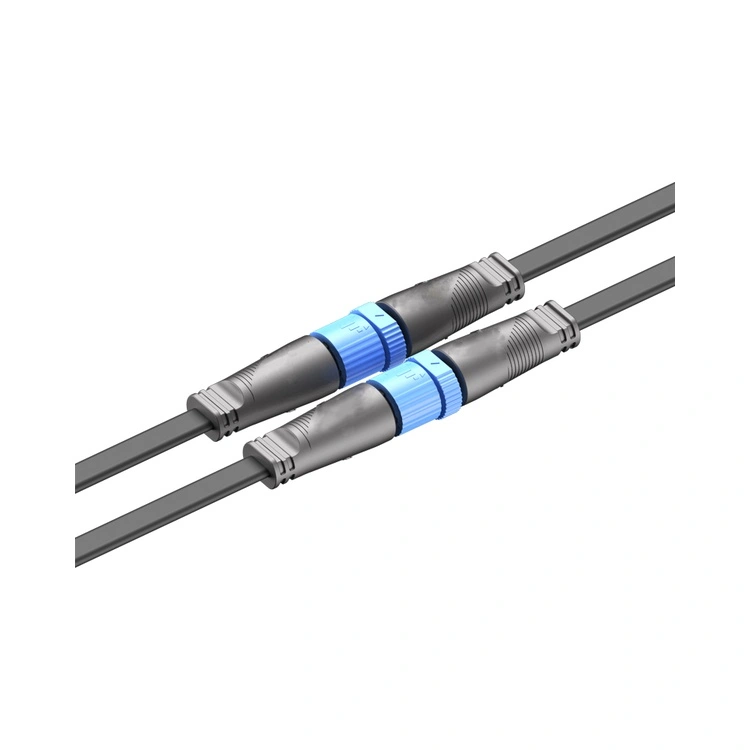

Ang M15 plastic waterproof connector ay naghahatid ng mga natatanging bentahe na hindi maibibigay ng mga metal connector, lalo na sa coastal, marine, at mga application na sensitibo sa timbang.
| Tampok | Benepisyo |
| Corrosion-Proof PA66 Housing | Walang kalawang, walang oksihenasyon—na idinisenyo para sa salt spray, coastal environment, at chemical-exposed na mga installation. |
| Hanggang 60% Pagbawas ng Timbang | Kapansin-pansing mas magaan kaysa sa mga katumbas na tanso—binabawasan ang pagkarga sa mga istruktura ng pag-iilaw at pinapasimple ang paghawak. |
| IP67 Environmental Sealing | Lumalaban sa tuluy-tuloy na paglulubog—maaasahan para sa panlabas, dagat, at mga pag-install na madaling bahain. |
| Multi-Core Internal Partition | Paghiwalayin ang mga hadlang sa pagitan ng mga power conductor—nagpapahusay ng kaligtasan sa kuryente sa mga high-power na panlabas na kagamitan. |
| Gold-Plated Copper Alloy Contacts | Mababang paglaban sa pakikipag-ugnay (≤3mΩ) at proteksyon sa kaagnasan—nagpapanatili ng pagganap sa mga mahalumigmig na kapaligiran. |
| Threaded Locking Mechanism | Vibration-resistant mating—pinipigilan ang pagluwag mula sa hangin, pagkilos ng alon, at pag-vibrate ng trapiko. |
| -40°C hanggang +105°C Operasyon | Ang malawak na hanay ng temperatura ay sumasaklaw sa matinding panlabas at marine na kondisyon. |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin |
| Rating ng Boltahe | 250V | 250V | 125V | 125V |
| Kasalukuyang Rating | 10A | 10A | 10A | 10A |
| Seksyon ng Kawad | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Operating Temperatura:-40°C ~ +105°C
Rating ng Proteksyon:IP67 / IP68 (pinagsama)
Materyal sa Pabahay:PA66
Materyal sa Pakikipag-ugnayan:Gold-plated na tansong haluang metal
Contact Resistance:≤3mΩ (inisyal)
Mga Siklo ng Pagsasama:≥500
Pamantayan sa Disenyo:Sumusunod sa mga pamantayan ng interface ng LED lighting at kagamitan sa labas
Rating ng Flammability:UL 94 V-0
Timbang:Humigit-kumulang 60% na mas magaan kaysa sa maihahambing na mga brass connector
Lahat ng mga materyales RoHS compliant
Ang kakayahan ng in-house na injection molding ng Reunion ay nagbibigay-daan sa mga tagagawa ng panlabas na kagamitan na iangkop ang M15 plastic waterproof connector sa kanilang mga partikular na kinakailangan sa disenyo—mula sa kulay at texture hanggang sa mga cable assemblies at packaging.
Kulay ng Pabahay– Anumang RAL o Pantone na kulay na direktang hinulma sa materyal—walang pagpipinta o pangalawang pagtatapos na kinakailangan. Ang kulay ay mahalaga at hindi mapupunit o mabalatan.
Tekstur ng Ibabaw– Smooth, matte, o textured finishes para sa grip o aesthetic na mga kinakailangan.
Mga Mga Cable Assemblies– Custom na haba (0.1m hanggang 20m), PUR (oil/chemical-resistant) o PVC jacket, single-ended o double-ended, mayroon o walang overmolded strain relief.

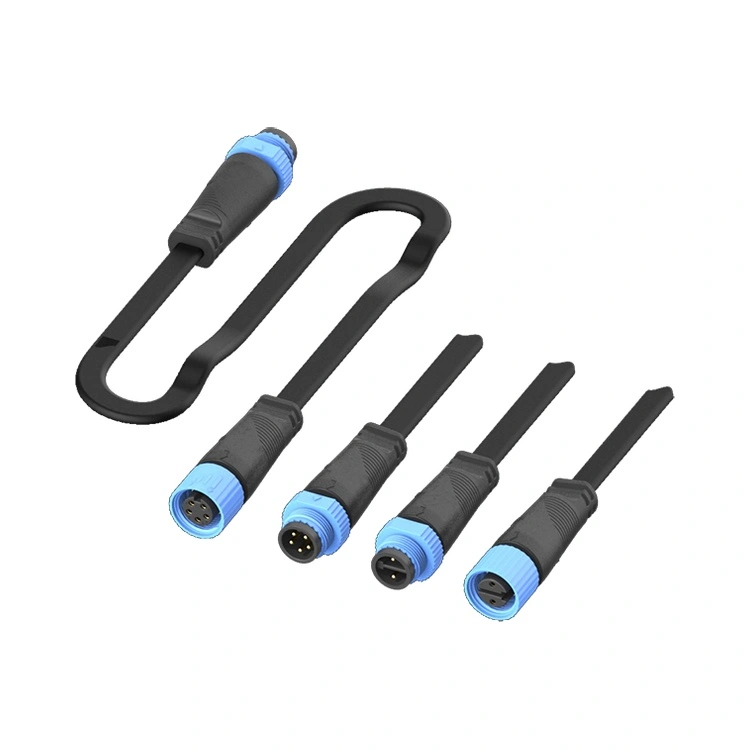

Naglo-load ng Contact– 2, 3, 4, o 5 pin kung kinakailangan; mga hindi nagamit na posisyon na iniwang walang laman o nilagyan ng mga dummy pin para sa mekanikal na balanse.
Pagmamarka ng Cable– Custom na pag-print o heat-shrink na mga label para sa pagkakakilanlan ng circuit.
Oryentasyon ng Konektor– Straight o right-angle na mga bersyon para sa panel-mount o cable-mount na mga application.
Packaging– Mga anti-static na bag, reel, o custom-labeled na mga karton para sa mga awtomatikong linya ng pagpupulong.
Ang Reunion ay nagpapatakbo ng isang nakatuong pasilidad sa paghuhulma ng iniksyon sa loob ng 4,000m² na planta ng Shenzhen:
Pagpapatuyo ng Materyal– Ang PA66 ay tiyak na pinatuyo upang alisin ang kahalumigmigan at maiwasan ang mga depekto sa paghubog.
Paghuhulma ng Iniksyon– Precision molding sa automated presses na may ±0.02mm tolerance control; direktang idinagdag ang kulay na pigment sa dagta.
Makipag-ugnayan sa Stamping & Plating– High-speed stamping mula sa copper alloy na may selective gold plating sa automated barrel-plating lines.
Mga Pangalawang Operasyon– Paglalagay ng gold-plated na mga contact at O-ring seal sa molded housing.
Pagproseso ng Cable– Automated cutting, stripping, at tinning; in-house na PUR/PVC cable extrusion para sa mga custom na cable assemblies.
Assembly– Mga semi-automated na linya na may vision-inspected contact placement at torque-controlled na fastening.
Pagsusuri sa Elektrisidad– 100% verification ng continuity, insulation resistance (≥5000MΩ), at dielectric withstand.
Environmental Sampling– Batch sampling para sa IP67 immersion (1m, 30min),at thermal cycling .
Packaging– Anti-static na vacuum sealing na may desiccant; export-grade carton packing na may custom na label kung kinakailangan.
| Sertipikasyon | Saklaw |
| ISO 9001:2015 | Pamamahala ng kalidad—disenyo, produksyon, at serbisyo pagkatapos ng benta. |
| ISO 14001:2015 | Pamamahala sa kapaligiran—na-verify na pagbabawas ng basura at mga napapanatiling kasanayan. |
| ISO 13485:2016 | Pamamahala ng kalidad ng medikal na device—naaangkop para sa M15 na ginagamit sa diagnostic o monitoring equipment. |
| Nakilala ang UL | Sertipikasyon sa kaligtasan sa antas ng bahagi para sa mga merkado sa North America. |
| RoHS | Paghihigpit sa mga mapanganib na substance—pagsunod sa EU Directive. |
Gumagana ang linya ng produksyon ng M15 plastic connector ng Reunion sa ilalim ng mahigpit na mga kontrol sa proseso. Ang IP67 sealing ay na-verify sa bawat production batch sa pamamagitan ng aktwal na pagsubok sa immersion (1m, 30 minuto) gamit ang tubig. Ang mga rekord ng pagsubok, mga sertipiko ng materyal, at mga ulat ng inspeksyon ay pinananatili para sa bawat batch, na sumusuporta sa iyong mga kalidad na pag-audit at mga kinakailangan sa dokumentasyon ng customer.
Ang PA66 housing ng M15 aylikas na corrosion-proof—hindi ito kinakalawang o nag-oxidize. Sa independiyenteng pag-spray ng asin sa bawat ASTM B117 (96 na oras), napansin namin na walang pagkasira ng ibabaw, walang pagbawas sa integridad ng sealing (IP67 na na-verify na post-test), at ang mga contact surface ay nanatili sa loob ng detalye dahil sa gold plating. Sa kabaligtaran, ang mga brass connectors na may nickel plating ay kadalasang nagpapakita ng nakikitang corrosion (pitting, white rust) sa loob ng 48-72 oras ng pagkakalantad ng salt spray, na maaaring makompromiso ang O-ring seal at integridad ng thread. Para sa mga marine environment (offshore platform, coastal lighting, ships), ang plastic M15 ay higit na nakakalamang sa mga plated metal connectors.
Oo. Habang ang pabahay ay plastik, angmay sinulid na locking interface isinasama ang mga pagsingit ng metal upang matiyak ang pare-parehong pagpapanatili ng torque sa daan-daang mga ikot ng pagsasama. Ipinapakita ng pagsusuri ng Reunion na ang puwersa ng pagpapanatili ay nananatiling >90% ng paunang detalye pagkatapos ng 500 na ikot ng pagsasama, ang pagsusuot ng thread ay minimal dahil sa pakikipag-ugnayan ng metal-to-metal na thread, at ang O-ring seal ay nananatiling epektibo sa hanay ng temperatura. Para sa mga high-cycle na application (hal., taunang maintenance na nangangailangan ng pagdiskonekta ng connector), inirerekomenda namin ang pagpapadulas ng O-ring na may silicone grease sa bawat mating upang mapahaba ang seal life.
